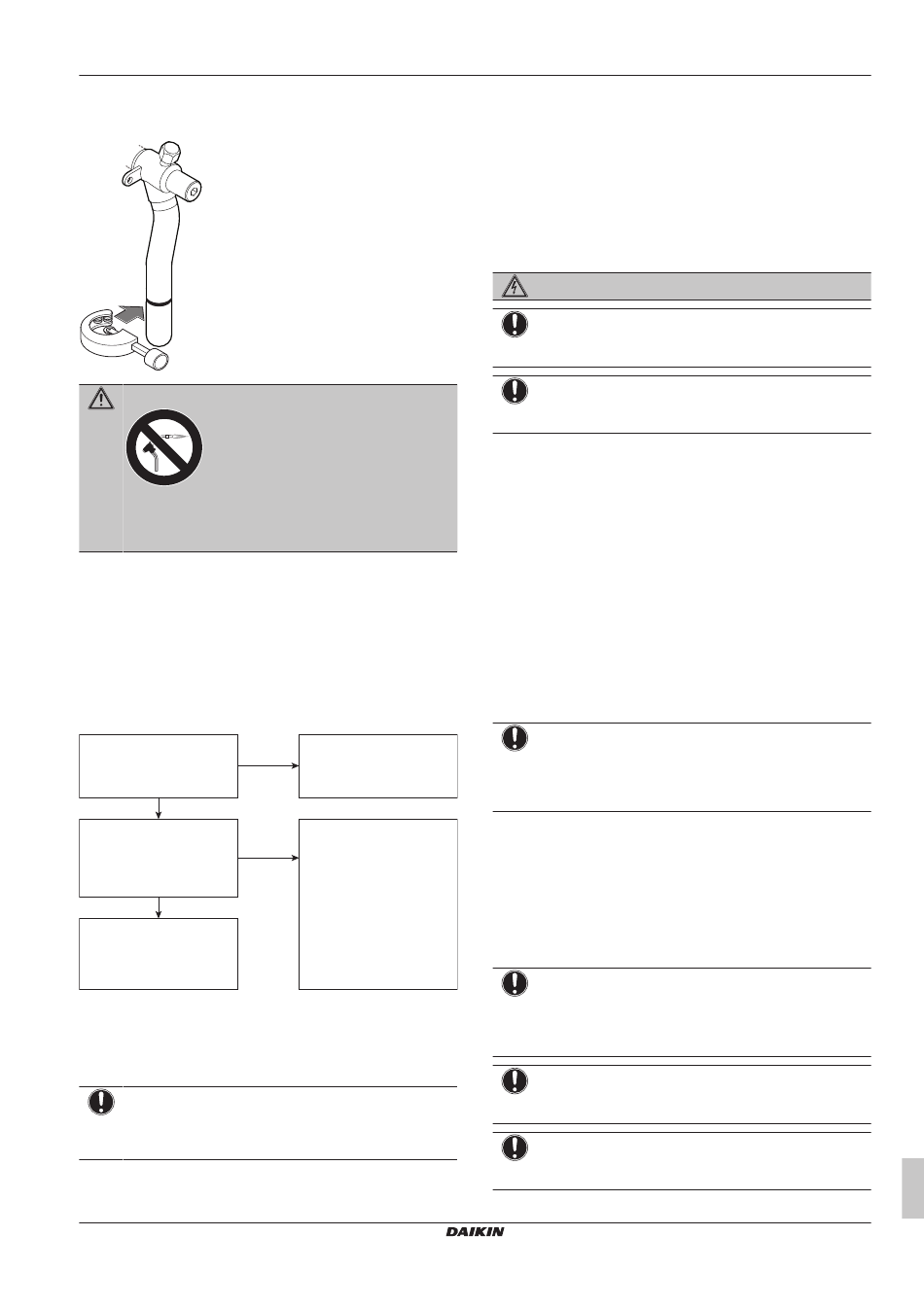

5 Coupez la partie inférieure des tuyaux de la vanne d'arrêt de
gaz, de liquide et d'égalisation le long de la ligne noire. Utilisez
un outil approprié (par ex. un coupe-tube).
AVERTISSEMENT
N'enlevez JAMAIS la tuyauterie filée par brasage.
Tout gaz ou huile restant à l'intérieur de la vanne d'arrêt
peut faire exploser la tuyauterie filée.
6 Attendez que toute l'huile se soit écoulée avant de poursuivre la
connexion de la tuyauterie sur place au cas où la récupération
n'était pas achevée.
14.3 Vérification de la tuyauterie de
réfrigérant
14.3.1 A propos du contrôle de la tuyauterie de
réfrigérant
Les tuyauteries de réfrigérant
sont terminées? Non
Oui
Les unités intérieures et/ou
extérieures étaient déjà sous
Non
tension?
Oui
Utilisez la procédure:
"Méthode 2: après la mise
sous tension".
Il est très important que toute la tuyauterie de réfrigérant soit
réalisée avant que les unités (extérieure ou intérieure) soient mises
en service. Lorsque les unités seront mises sous tension, les vannes
d'expansion s'activeront. Cela veut dire que les vannes se
fermeront.
REMARQUE
Le test de fuite et le séchage à dépression du tuyau du
client et des unités intérieures sont impossibles lorsque
des vannes d'expansion du client sont fermées.
RYYQ+RYMQ+RXYQ
Pompe à chaleur VRV IV+
4P546220-1F – 2023.01
Achevez la tuyauterie.
Utilisez la procédure:
"Méthode 1: avant la mise
sous tension (méthode
normale)".
14 Installation des tuyauteries
Méthode 1: Avant la mise sous tension
Si le système n'a pas encore été mis sous tension, aucune action
spéciale n'est requise pour effectuer le test de fuite et le séchage
par le vide.
Méthode 2: Après la mise sous tension
Si le système a déjà été mis sous tension, activer le réglage [2‑21]
(se reporter à "16.1.4 Accès au mode 1 ou
ouvrira les vannes d'expansion non fournies pour garantir une voie à
la tuyauterie de réfrigérant et permettre d'effectuer le test de fuite et
le séchage par le vide.
DANGER: RISQUE D'ÉLECTROCUTION
REMARQUE
Assurez-vous que toutes les unités intérieures raccordées
à l'unité extérieure sont sous tension.
REMARQUE
Attendez que l'unité extérieure ait terminé l'initialisation
pour appliquer le réglage [2‑21].
Test d'étanchéité et séchage à vide
Le contrôle de la tuyauterie de réfrigérant implique de:
▪ Vérifier s'il y a des fuites dans la tuyauterie de réfrigérant.
▪ Effectuer le séchage par le vide pour éliminer toute humidité, l'air
ou l'azote dans le tuyau de réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de
réfrigérant (par exemple, de l'eau peut avoir pénétré dans le tuyau),
appliquez d'abord la procédure de séchage à vide ci-dessous
jusqu'à ce que toute l'humidité ait disparu.
Tous les tuyaux à l'intérieur de l'unité ont été testés en usine pour
s'assurer qu'il n'y a pas de fuite.
Seule la tuyauterie de réfrigérant installée en option doit être
vérifiée. Par conséquent, assurez-vous que les vannes d'arrêt des
unités extérieures sont bien fermées avant d'effectuer le test de fuite
ou le séchage à vide.
REMARQUE
Assurez-vous que toutes les vannes de tuyaux (non
fournies) installées sont OUVERTES (pas les vannes
d'arrêt des unités extérieures) avant de commencer le test
de fuite et le séchage à vide.
Pour plus d'informations sur l'état des vannes, se reporter à
"14.3.3 Contrôle du tuyau de réfrigérant:
14.3.2 Contrôle du tuyau de réfrigérant:
Directives générales
Branchez la pompe à vide via un collecteur à l'orifice d'entretien de
toutes les vannes d'arrêt pour augmenter l'efficacité (se reporter à
"14.3.3 Contrôle du tuyau de réfrigérant:
REMARQUE
Utilisez une pompe à vide à 2 étages munie d'un clapet de
non-retour ou d'une
d'évacuation est de –⁠ 1 00,7 kPa (−⁠ 1 ,007 bar)(5 Torr
absolus).
REMARQUE
Assurez-vous que l'huile de la pompe n'est pas refoulée
vers le système lorsque la pompe est à l'arrêt.
REMARQUE
Ne purgez PAS l'air avec les réfrigérants. Utilisez une
pompe à vide pour purger l'installation.
2" [ 4 36]). Ce réglage
Configuration" [ 4 24].
Configuration" [ 4 24]).
électrovanne dont le débit
