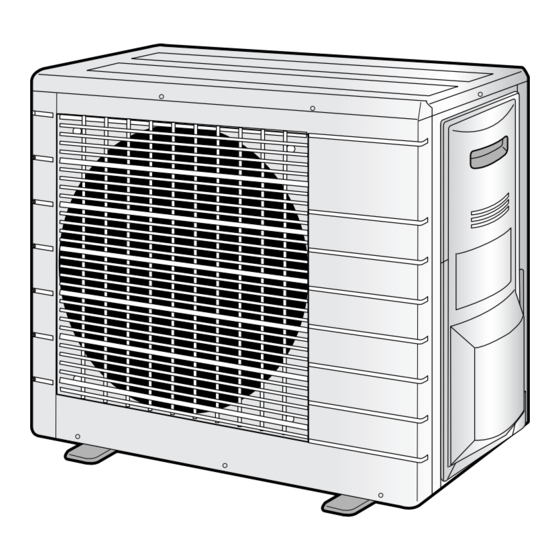

MODEL
RXL35G2V1B
OUTDOOR UNIT
INSTALLATION MANUAL
R410A Split Series
Installation manual
Installationsmanual
Installationshandbok
Installasjonshåndbok
Asennusohje
Installierungshandbuch
Manuel d'installation
óêîâîäñòâî ïî ìîíòàæó
Instrukcja montazu
Installatiehandleiding
Publicité
Manuels Connexes pour Daikin RXL35G2V1B
Sommaire des Matières pour Daikin RXL35G2V1B
- Page 1 OUTDOOR UNIT R410A Split Series INSTALLATION MANUAL Installation manual Installationsmanual Installationshandbok Installasjonshåndbok Asennusohje Installierungshandbuch Manuel d’installation óêîâîäñòâî ïî ìîíòàæó Instrukcja montazu Installatiehandleiding MODEL RXL35G2V1B...
- Page 2 Précautions de Sécurité • Les précautions décrites ci-après sont classées sous AVERTISSEMENT et ATTENTION. Elles contiennent toutes deux des renseignements importants concernant la sécurité. Veillez à bien observer toutes les précautions. • Signification des avis AVERTISSEMENT et ATTENTION AVERTISSEMENT .. Ne pas suivre un AVERTISSEMENT peut avoir de très graves conséquences pouvant entraîner la mort ou des blessures sérieuses.
- Page 3 Accessoires Accessoires fournis avec l’unité extérieure: (B) Etiquette concernant la charge de réfrigérant (A) Manuel d’installation Précautions relatives au choix de l’emplacement 1) Choisissez un emplacement qui soit assez solide pour pouvoir supporter le poids et les vibrations de l’appareil, et où le bruit de fonctionnement ne sera pas amplifié.
- Page 4 Schémas d’installation des unités extérieures Longueur maximale autorisée Longueur minimum admissible 1,5m Hauteur maximale autorisée Enroulez le tuyau d’isolation Supplément de réfrigérant avec la bande de finition du nécessaire pour une 20g/m bas jusqu’en haut. longueur de tuyau dépassant 10m. Tuyau de gaz Dia.
- Page 5 Conseils d’installation • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de la bouche d’entrée ou de sortie de l’appareil extérieur, suivez les instructions d’installation suivantes. • Pour tous les sens d’installation ci-dessous, la hauteur du mur côté sortie d’air doit être de 1200mm ou moins. Mur faisant face à...
- Page 6 Installation des unités extérieures Évasement de l’extrémité du (Coupez tube. exactement Retirez les à angle droit.) ébarbures. 1) Coupez l’extrémité du tube avec un coupe-tube. Évasement 2) Retirez les ébarbures en dirigeant la surface Placez exactement à la position montrée ci-dessous. coupée vers le bas de façon que les ébarbures ne Outil d’évasement pour le R410A Outil d’évasement traditionnel...
- Page 7 Purge de l’air et recherche des fuites de gaz. • Une fois les tuyaux posés, il est nécessaire de les purger et de vérifier qu’ils ne perdent pas de gaz. AVERTISSEMENT 1) Ne mélangez aucune autre substance que le réfrigérant spécifié (R410A) dans le cycle frigorifique. 2) En cas de fuite de gaz réfrigérant, aérez la pièce au plus tôt.
- Page 8 Installation des unités extérieures Remise a niveau du refrigerant. Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de liquide. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal.
- Page 9 Pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou vous en débarrassez. 1) Retirez le capuchon du clapet d’arrêt du liquide et du cla- pet d’arrêt du gaz. Clé hexagonale 2) Lancez le refroidissement forcé. 3) Après 5 –...
- Page 10 Câblage AVERTISSEMENT 1) N’utilisez pas de conducteurs dérivés, toronnés, de rallonges, de branchement multiprise pour ne pas provoquer de sur- chauffe, d’électrocution ou d’incendie. 2) N’utilisez pas les composants électriques que vous avez achetés sur place dans le produit. (N’embranchez pas l’alimentation de la pompe d’évacuation, etc.
- Page 11 Observez les remarques ci-dessous lors du câblage au bornier d’alimentation. Précautions à prendre pour les câbles d’alimentation. Borne à sertir Utilisez une borne à sertir ronde pour le raccordement au bornier ronde d’alimentation. En cas d’impossibilité de l’utiliser pour des raisons inévitables, Fil toronné...
- Page 12 Fonctionnement de Test et Vérification Finale Fonctionnement d’essai et test. 1-1 Mesurez la tension de l’alimentation et assurez-vous qu’elle est comprise dans la plage spécifiée. 1-2 Le fonctionnement d’essai doit être réalisé en mode de refroidissement et de chauffage. • En mode de refroidissement, choisissez la plus basse température programmable; en mode de chauffage, choisissez la plus haute température programmable.
- Page 13 Two-dimensional bar code is a code for manufacturing. 3P232550-5 M08B066 (0809) HT...
