MANUEL
D'INSTALLATION
Série Split R410A

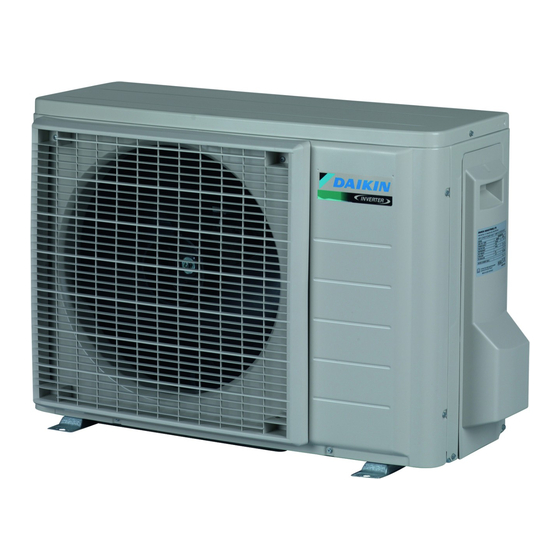

Modèles
RXG20L2V1B
RXG25L2V1B
RXG35L2V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρίδιο εγκατάστασης
∆ιαιρούμενης σειράς R410A
Manual de Instalação
Руководство по монтажу
Серия R410A с раздельной установкой
Installation manual
R410A Split series
Série split R410A
Montagehandleiding
Serie Split R410A
Série split R410A
Montaj kılavuzları
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
Ελληνικά
Portugues
Русский
Türkçe
Publicité
Table des Matières
Manuels Connexes pour Daikin RXG20L2V1B
Sommaire des Matières pour Daikin RXG20L2V1B
- Page 1 Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Modèles Manual de instalación RXG20L2V1B Español Serie Split R410A RXG25L2V1B Manuale d’installazione RXG35L2V1B Italiano Serie Multiambienti R410A Εγχειρίδιο εγκατάστασης Ελληνικά ∆ιαιρούμενης σειράς R410A Manual de Instalação Portugues Série split R410A...
- Page 2 3P290872-15...
-
Page 3: Précautions De Sécurité
Précautions de sécurité • Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions. • Signification des remarques AVERTISSEMENT et ATTENTION AVERTISSEMENT..Ne pas suivre correctement ces instructions peut entraîner des blessures ou la mort. ATTENTION.... -
Page 4: Accessoires
ATTENTION • N'installer le climatiseur dans aucun endroit présentant le danger de fuites de gaz inflammable. Dans le cas d'une fuite de gaz, l'accumulation de gaz à proximité du climatiseur peut provoquer un incendie. • Tout en suivant les instructions de ce manuel d'installation, installez la tuyauterie d'évacuation et isolez la tuyauterie afin d'éviter la formation de condensation. -
Page 5: Précautions Relatives Au Choix De L'emplacement
Précautions relatives au choix de l'emplacement 1) Sélectionnez un emplacement suffisamment solide pour supporter le poids et les vibrations de l'unité et où les bruits de fonctionnement ne seront pas amplifiés. 2) Sélectionnez un emplacement où l'air chaud évacué par l'unité ou le bruit de fonctionnement ne gênera pas les voisins de l'utilisateur. 3) Évitez d'installer l'unité... -
Page 6: Schéma D'installation De L'unité Extérieure
Schéma d'installation de l'unité extérieure Longueur maximale de 20 m tuyauterie autorisée Longueur minimale de 1,5 m tuyauterie autorisée Enroulez le tuyau d'isolation Hauteur maximale de de ruban de finition de bas 15 m tuyauterie autorisée en haut. Réfrigérant supplémentaire requis pour les tuyaux 20 g/m de réfrigérant dont la longueur... -
Page 7: Précautions À Prendre Lors De L'installation
Instructions d'installation • Suivez les consignes d'installation ci-dessous si le flux d'air d'évacuation ou l'admission d'air de l'unité extérieure est bloqué par un mur ou autre obstacle. • Pour tous les exemples d'installation ci-dessous, la hauteur du mur du côté de l'évacuation est de 1200 mm maximum. Un côté... -
Page 8: Installation De L'unité Extérieure
Installation de l'unité extérieure Évasement de l'extrémité du tuyau (Coupez exactement à angles droits.) Retirez les bavures. 1) Coupez l'extrémité du tuyau avec un coupe-tube. Évasement 2) Retirez les bavures en orientant la surface de Placez exactement comme indiqué ci-dessous. coupe vers le bas de manière à... -
Page 9: Évacuation De L'air Avec Une Pompe À Vide Et Vérification De L'absence De Fuite De Gaz
Installation de l'unité extérieure Évacuation de l'air avec une pompe à vide et vérification de l'absence de fuite de gaz AVERTISSEMENT • Ne mélangez aucune autre substance que le réfrigérant indiqué (R410A) au cycle de réfrigération. • En cas de fuite de gaz réfrigérant, aérez la pièce dès que possible et autant que possible. •... -
Page 10: Remplissage Du Réfrigérant
Installation de l'unité extérieure Remplissage du réfrigérant Vérifiez sur la plaque signalétique de la machine quel type de réfrigérant doit être utilisé. Précautions lors de l'ajout de réfrigérant R410A Remplissage sous forme liquide à partir du tuyau de gaz Il s'agit d'un réfrigérant mélangé, l'ajout sous forme gazeuse peut donc entraîner la modification de la composition du réfrigérant et peut empêcher le fonctionnement normal. -
Page 11: Économie D'énergie En Veille
Économie d'énergie en veille La fonction économie d'énergie en veille désactive l'alimentation électrique de l'unité extérieure et passe l'unité intérieure en mode économie d'énergie en veille. La consommation énergétique du climatiseur est ainsi réduite. ATTENTION • La fonction économie d'énergie en veille ne peut pas être utilisée sur d'autres modèles que ceux spécifiés. ... -
Page 12: Rafraîchissement Forcé
Aspiration Afin de protéger l'environnement, veillez à procéder à une aspiration lors du déplacement ou de la mise au rebut de l'unité. 1) Retirez les capuchons de la vanne d'arrêt du liquide et de la vanne d'arrêt du gaz. Clé Vanne hexagonale 2) Procédez au rafraîchissement forcé. - Page 13 Câblage AVERTISSEMENT • N'utilisez pas de câbles taraudés, de rallonges ou de raccordements en étoile car ils peuvent entraîner une surchauffe, une décharge électrique ou un incendie. • N'utilisez pas d'éléments électriques achetés localement dans le produit. (Ne branchez pas l'alimentation de la pompe d'évacuation, etc.
-
Page 14: Schéma De Câblage
Câblage Schéma de câblage Barrette de raccordement Câblage du site Connecteur Connecteur du relais Raccordement Borne Noir Orange Bleu Rouge Marron Blanc Vert Jaune Remarques Reportez-vous à la plaque signalétique de l'unité pour connaître les exigences électriques. TO INDOOR UNIT Vers l'unité... -
Page 15: Essai De Fonctionnement Et Test
Essai de fonctionnement et test Essai de fonctionnement et test 1-1 Mesurez la tension d'alimentation et vérifiez qu'elle est comprise dans la plage spécifiée. 1-2 L'essai de fonctionnement doit être mené en mode chauffage ou rafraîchissement. • En mode rafraîchissement, sélectionnez la plus basse température programmable; en mode chauffage, sélectionnez la plus haute température programmable. - Page 16 3P358184-1E 2015.10...
