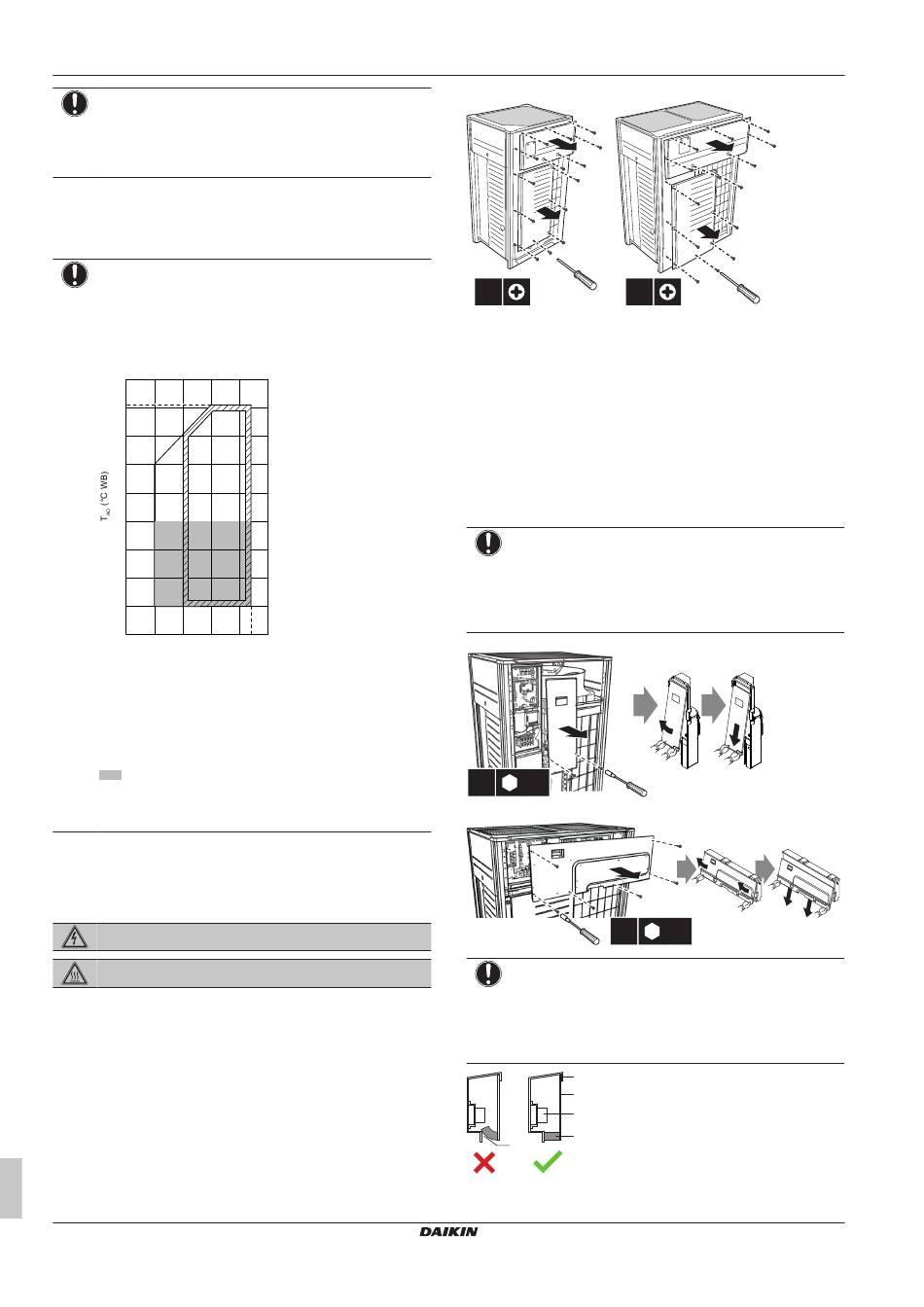

13 Installation de l'unité
REMARQUE
Il s'agit d'un produit de classe A. Dans un environnement
domestique, ce produit peut provoquer des interférences
radio. Dans ce cas, l'utilisateur sera invité à prendre les
mesures adéquates.
13.1.2 Exigences supplémentaires pour le lieu
d'installation de l'unité extérieure par
temps froid
REMARQUE
Lors de l'utilisation de l'unité à une température extérieure
basse et dans des conditions d'humidité élevées, veillez à
prendre les précautions pour maintenir les trous de purge
de l'unité libres à l'aide de l'équipement approprié.
En chauffage:
20
15.5
15
10
5
a b
0
–5
–10
–15
–20
10 15 20
T (°C DB)
AI
a Plage de fonctionnement en chauffage
b Plage de fonctionnement
T Température intérieure ambiante
AI
T Température extérieure ambiante
AO
Si l'unité doit fonctionner 5 jours dans cette région à
forte humidité (>90%), Daikin recommande l'installation du
kit de bande de chauffage en option (EKBPH012TA ou
EKBPH020TA) pour garder les trous de purge libres.
13.2 Ouverture de l'unité
13.2.1 Pour ouvrir l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
Manuel d'installation et d'utilisation
16
25 27 30
8~12 HP 14~20 HP
14× 14×
Une fois que les plaques avant sont ouvertes, il est possible
d'accéder à la boîte des composants électriques. Voir
ouvrir la boîte des composants
extérieure" [ 4 16].
Les boutons poussoirs sur la carte de circuits imprimés principale
doit être accessible à des fins d'entretien. Pour accéder à ces
boutons poussoirs, le couvercle du boîtier des composants
électriques ne doit pas être ouvert. Voir
place" [ 4 35].
composants du réglage sur
13.2.2 Pour ouvrir la boîte des composants
électrique de l'unité extérieure
REMARQUE
N'exercez PAS de force excessive lors de l'ouverture du
couvercle du boîtier des composants électroniques. Une
force excessive peut déformer le couvercle, ce qui peut
entraîner la pénétration d'eau et la dégradation de
l'équipement.
8~12 HP
2×
SW8
14~20 HP
6×
REMARQUE
Lors de la fermeture du couvercle du boîtier des
composants électriques, assurez-vous que le matériau
d'étanchéité du côté inférieur arrière du couvercle n'est
PAS coincé et plié vers l'intérieur (voir la figure ci-
dessous).
a
b
c
d
e
a Couvercle du boîtier des composants électriques
b Côté avant
"13.2.2 Pour
électrique de l'unité
"16.1.3 Accès aux
SW8
RYYQ+RYMQ+RXYQ
Pompe à chaleur VRV IV+
4P546220-1F – 2023.01
