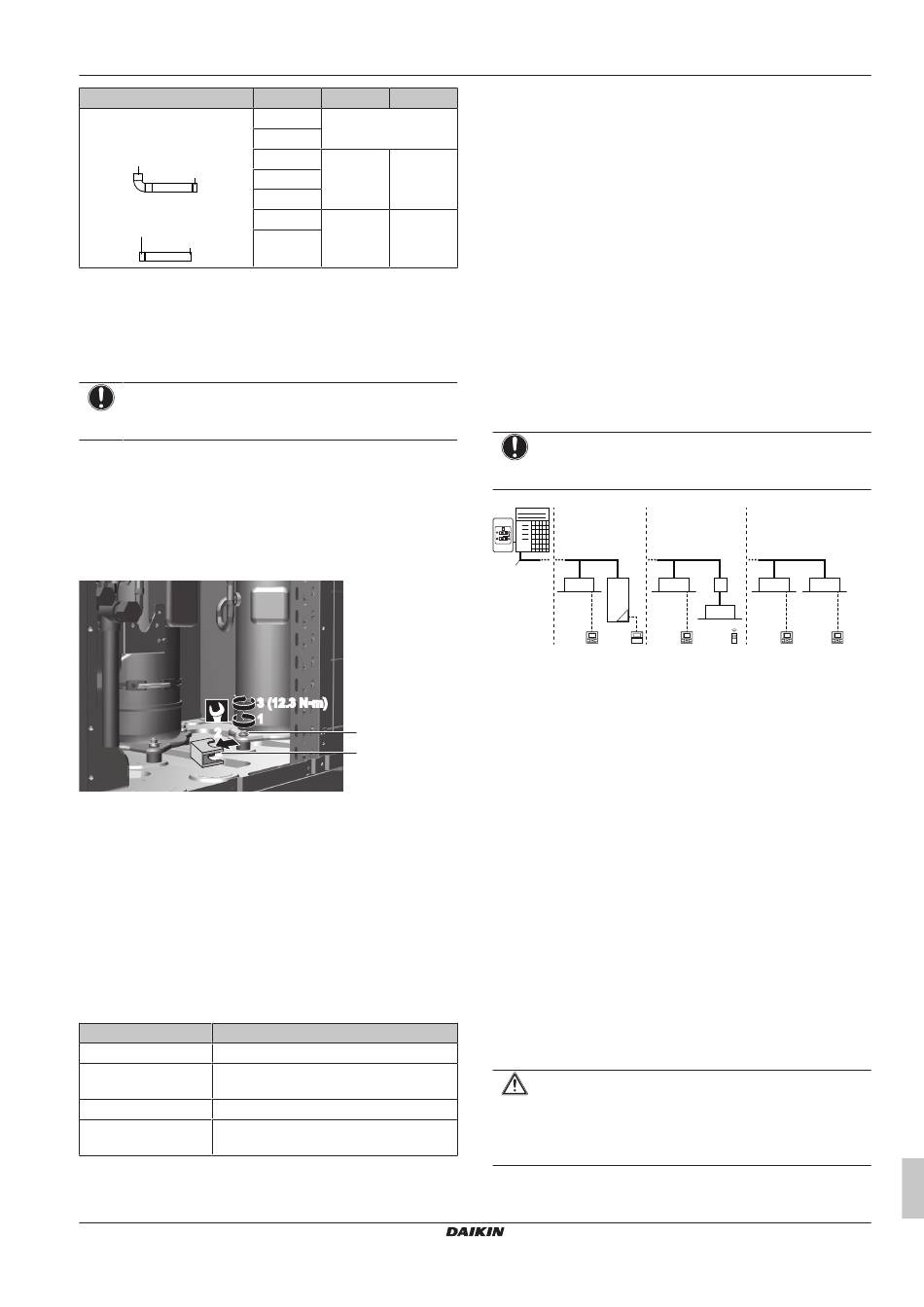

Tuyaux accessoires (mm)
(a)
Tuyau de compensation
▪ Connexion frontale
ID Øa
ID Øb
▪ Connexion inférieure
ID Øa
OD Øb
(a) Uniquement pour modèles RYMQ.
11.4 Pour retirer le support pour le
transport
Uniquement pour 14~20 HP
REMARQUE
Si l'appareil est utilisé avec le raidisseur de transport fixé,
des vibrations ou un bruit anormaux peuvent se produire.
Le raidisseur de transport installé au-dessus du pied du
compresseur pour protéger l'unité pendant le transport doit être ôté.
Procéder comme illustré et conformément à la procédure ci-
dessous.
1 Desserrer légèrement l'écrou de fixation.
2 Enlever le raidisseur de transport, comme illustré ci-dessous.
3 Serrer à nouveau l'écrou de fixation.
2 2
a Écrou de fixation
b Raidisseur de transport
12 À propos des unités et des
options
12.1 A propos de l'unité extérieure
Ce manuel d'installation concerne le système de pompe à chaleur
VRV IV à variateur.
Gamme de modèles:
Modèle
(a)
RYYQ8~20 Modèle unique de chauffage en continu.
(a)
RYYQ22~54 Modèle multiple de chauffage continu
(consistant en 2 ou 3 modules RYMQ).
RXYQ8~20 Modèle unique de chauffage non continu.
RXYQ22~54 Modèle de chauffage non continu multiple
(consistant en 2 ou 3 modules RXYQ).
(a) Les modèles RYYQ fournissent un confort continu en
mode dégivrage.
RYYQ+RYMQ+RXYQ
Pompe à chaleur VRV IV+
4P546220-1F – 2023.01
HP Øa Øb
8 19,1
10
12 19,1 22,2
14
16
18 25,4 28,6
20
3 (12.3 N·m) 3 (12.3 N·m)
1 1
a
b
Description
12 À propos des unités et des options
En fonction du type d'unité
fonctionnalités seront présentes ou non. Elles vous seront rappelées
tout au long de ce manuel. Certaines caractéristiques ont des droits
de modèle exclusifs.
Ces unités sont destinées à une installation extérieure et à des
pompes à chaleur qui incluent les applications air/air et air/eau.
Ces unités affichent des capacités de chauffage (en fonctionnement
individuel) allant de 25 à 63 kW et des capacités de refroidissement
allant de 22,4 à 56 kW. En configuration multiple, les capacités de
chauffage et de refroidissement peuvent atteindre respectivement
168 kW et 150 kW.
L'unité extérieure est conçue pour fonctionner en mode de
chauffage à des températures ambiantes comprises entre –20°C BH
et 15,5°C BH et en mode de refroidissement à des températures
ambiantes de –5°C BS à 43°C BS.
Les unités de la série U ne peuvent pas être combinées aux unités
de la série T.
12.2 Configuration du système
REMARQUE
La conception du système ne doit pas se faire à des
températures inférieures à –15°C.
a
i
b c d c
g g
a VRV IV Unité extérieure de pompe à chaleur
b Tuyauterie de réfrigérant
c Unité intérieure VRV Unité intérieure VRV à expansion
directe (DX)
d Bloc hydrothermique VRV LT (HXY080/125)
e Boîtier BP (requis pour brancher les unités intérieures à
expansion directe (RA) Residential Air (SA) ou Sky Air
(DX))
f Unités intérieures à expansion directe (RA) Residential Air
(DX)
g Interface utilisateur (dédiée en fonction du type d'unité
intérieure)
h Interface utilisateur (sans fil, dédiée en fonction du type
d'unité intérieure)
i Interrupteur à distance de changement refroidissement/
chauffage
13 Installation de l'unité
13.1 Préparation du lieu d'installation
13.1.1 Exigences pour le lieu d'installation de
l'unité extérieure
Prenez en compte les directives en matière d'espacement.
Reportez-vous au chapitre "Caractéristiques techniques".
MISE EN GARDE
Appareil NON accessible au public: installez-le dans un
endroit sûr, protégé d'un accès aisé.
Cette unité, intérieure et extérieure, peut être installée
dans un environnement commercial et en industrie légère.
extérieure retenu, certaines
e c c
f
g g g
h
Manuel d'installation et d'utilisation
15
