Indicateurs et voyants de l'unité optique

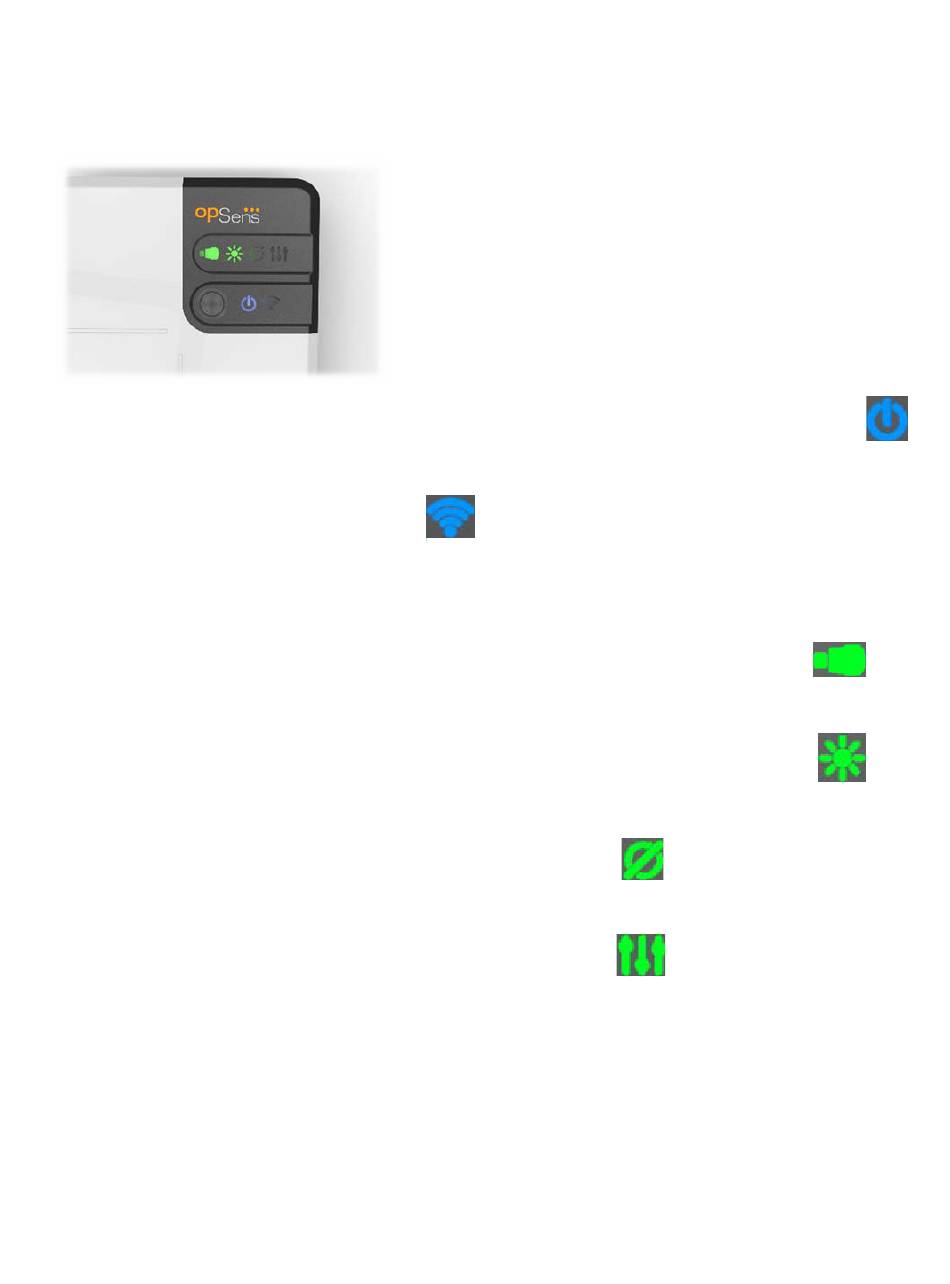

La façade de l'unité optique comporte six voyants lumineux : la rangée supérieure en possède quatre et
la rangée inférieure deux.
6. Le premier voyant de la rangée inférieure indique l'état de l'alimentation de l'unité optique
. Un voyant bleu allumé en continu indique que l'unité optique est sous tension.
7. Le deuxième voyant de la rangée inférieure indique que l'unité optique est connectée à l'unité
d'affichage via une connexion sans fil
est désactivée. Un voyant bleu clignotant indique que la fonction OU sans fil est activée, mais
qu'elle n'est pas actuellement connectée à une unité DU. Un voyant bleu allumé en continu
indique que l'unité optique et l'unité d'affichage sont connectées au moyen d'une connexion sans
fil.
8. Le premier voyant de la rangée supérieure indique le statut de la connexion électrique
l'unité HU. Un voyant vert allumé en continu indique que la connexion électrique entre les unités
OU et HU est stable.
9. Le deuxième voyant de la rangée supérieure indique le statut de la connexion optique
l'unité HU. Un voyant vert allumé en continu indique que la connexion optique entre les unités
OU et HU est stable.
10. Le troisième voyant de la rangée supérieure indique le statut
de mesure de pression OpSens. Un voyant vert allumé en continu indique que le fil-guide de
mesure de pression a été mis à zéro à la pression ambiante avec succès.
11. Le quatrième voyant de la rangée supérieure indique l'état de
de mesure de pression et la pression aortique. Un voyant vert allumé en continu indique que le
fil-guide de mesure de pression et le capteur de pression aortique ont été équilibrés à la même
pression.
Le bloc d'alimentation de l'unité d'affichage comporte un voyant vert qui est allumé en continu lorsque
l'unité d'affichage est sous tension.
