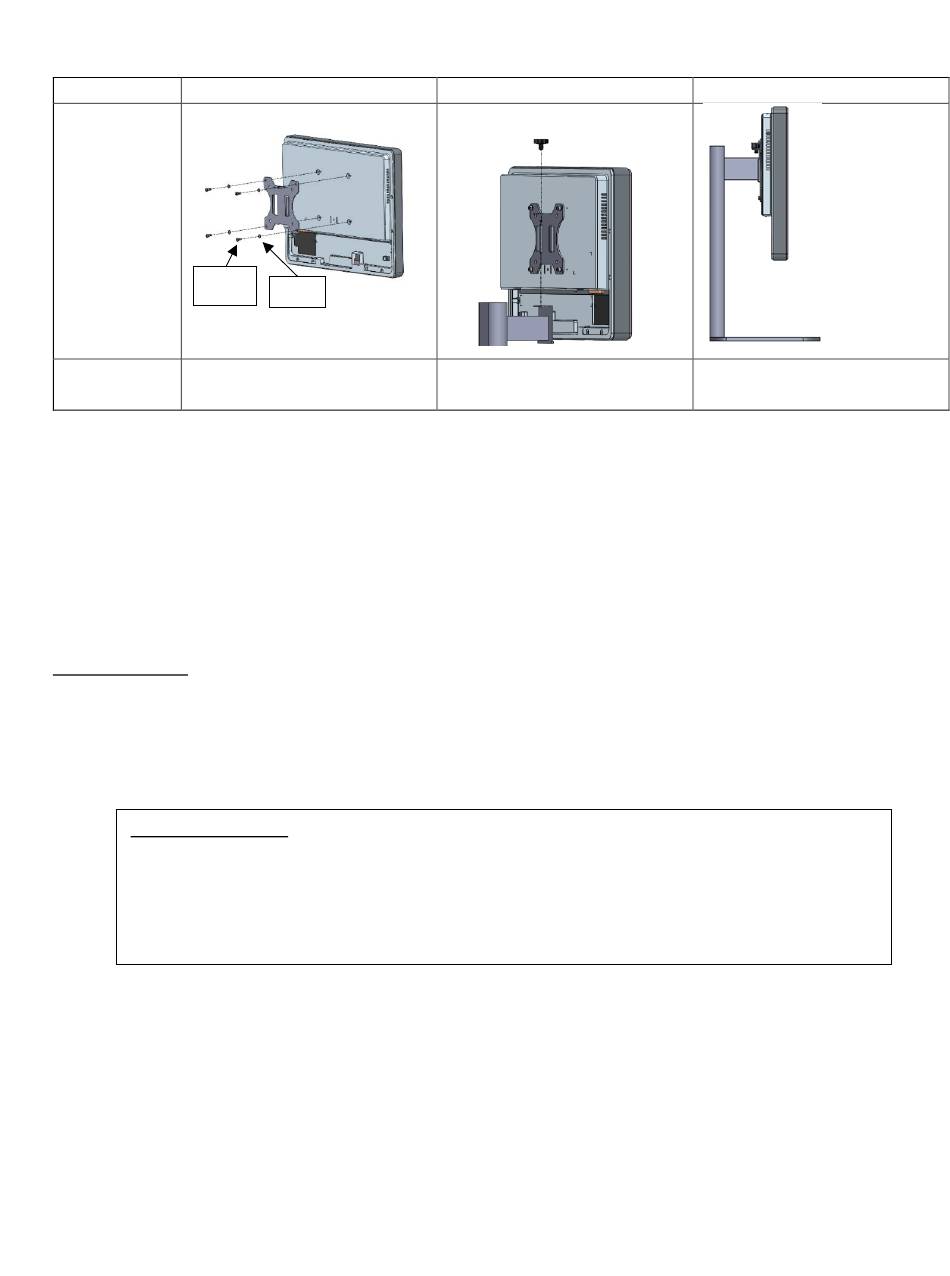

Assemblage
Étape 1
Installation
du
module
d'affichage
de 15'' de
l'OPM3
sur
un bureau
M-A
Instructions
Fixez la plaque au dos de
l'écran.
16 Paramètres
Sauf indication contraire de la part du personnel de l'hôpital, les paramètres doivent être réglés comme
suit :
Période de moyennage :
Échelle de pression :
Échelle de temps :
Enregistrement : Le paramétrage du système est validé par l'apposition d'initiales sur l'Annexe B.
17 Calibrage de l'entrée auxiliaire à l'aide de l'OptoMonitor 3 et du
système hémodynamique du laboratoire de cathétérisme
Connexion des câbles
1. Le câble de sortie Pd se connecte sur le canal BP1 du système hémodynamique ; le canal BP1
correspond au canal d'entrée du capteur AO du patient.
2. Le câble d'entrée Pa se connecte sur la sortie de haut niveau du système hémodynamique.
La sortie de haut niveau est de 100 mmHg/V
1. Allez dans l'écran de maintenance en passant par l'écran « RÉGLAGES ». Appuyez sur le
bouton « Calibrage entrée/sortie » situé au milieu de la rangée supérieure de l'écran.
Assurez-vous que le paramètre « Source Pa » est réglé sur « Aux ».
2. Dans le cadre « Sortie distale » cliquez sur le menu déroulant « Sortie (mmHg) » et
sélectionnez « 0 ».
3. Procédez à la mise à zéro du canal BP1 du laboratoire de cathétérisme.
4. Dans le cadre « Entrée AUX », vérifiez que la valeur indiquée dans « Lecture (mmHg) » est
égale à « 0,0 ». Si ce n'est pas le cas, corrigez les valeurs de compensation jusqu'à ce que
ça le soit. Passez alors à l'étape 5.
LBL-2019-41-v4 OptoMonitor 3 IFU wTAVI_fr Rév. 2022-03
Étape 2
M-E
Vissez la plaque sur la base
3 battements
0-150 mmHg ou 0-200 mmHg
6 mm/s
Étape 3
Vue finale
128 |
