8
Câble d'interface AUX (entrée AUX)
3.1

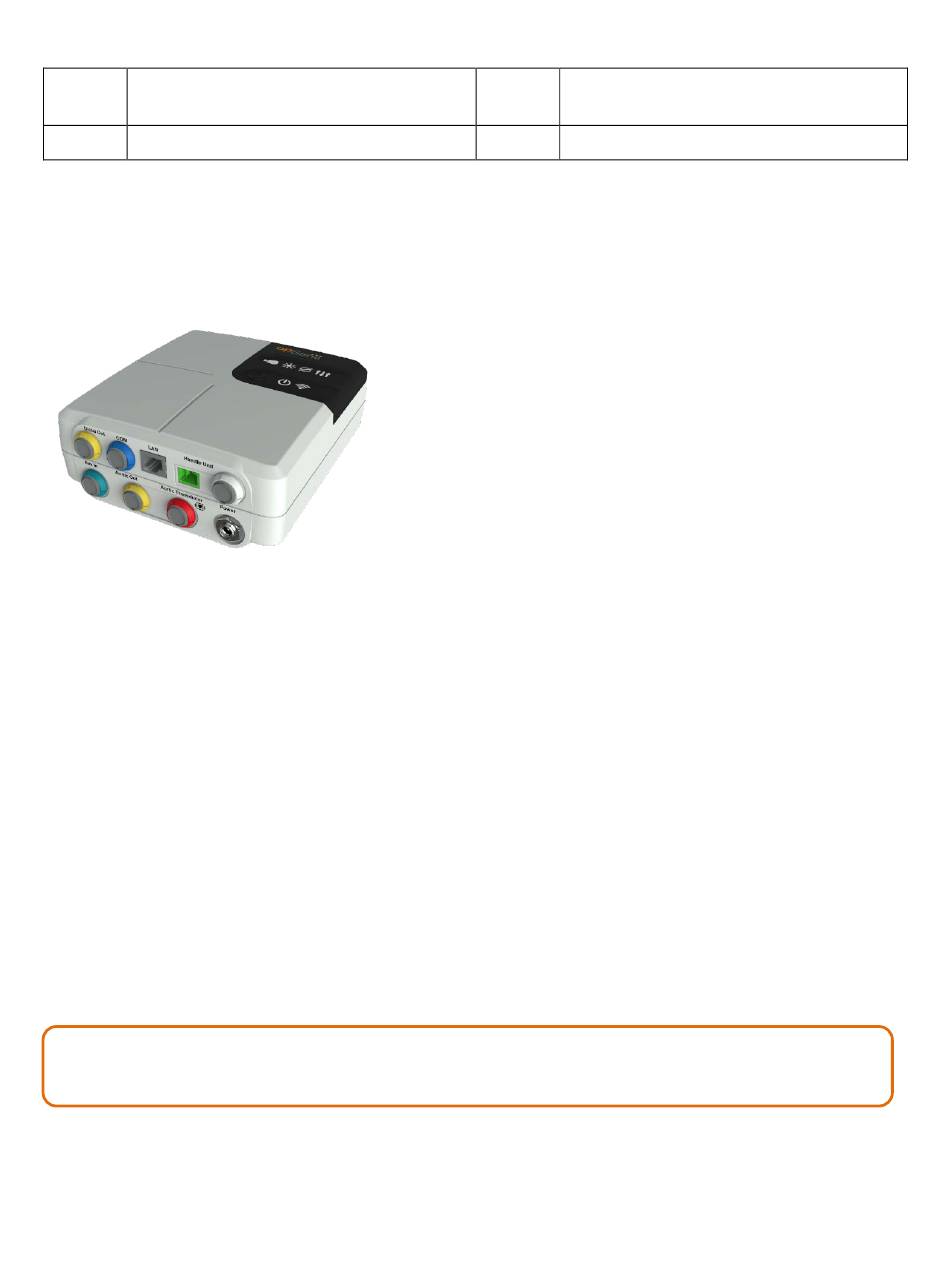

Unité optique pour système OptoMonitor 3 (OpM3-OU)
L'unité optique calcule la pression mesurée par le fil-guide de mesure de pression OpSens. OptoWire™ et
SavvyWire™. C'est l'unité principale qui fournit les connexions avec le système hémodynamique du
laboratoire de cathétérisme, le capteur de pression aortique, l'unité d'affichage et l'unité de poignée. La
façade de l'unité optique comporte 6 voyants lumineux qui alertent l'utilisateur de différentes manières
(voir la section 3.6.2).
L'unité optique pour OptoMonitor 3 (OpM3-OU) est fourni avec les câbles suivants :
1) Alimentation 12 V et câble
2) Cordon d'alimentation c.a. adapté au pays d'utilisation
3) Câble de communication avec l'unité DU (COM pour l'unité de 10", LAN pour l'unité de 15")
Selon le type de connexion prévu entre le laboratoire de cathétérisme et le système OptoMonitor 3,
l'unité OU peut également être fournie avec l'un des câbles suivants :
4) Câble d'interface pour l'entrée Pa (du système hémodynamique ou du capteur de pression
aortique)
5) Câble d'interface pour l'entrée ECG (du système hémodynamique)
6) Câble d'interface pour la sortie Pd vers le système hémodynamique
7) Câble d'interface pour la sortie Pa vers le système hémodynamique
L'OptoMonitor 3 est fourni avec un cordon d'alimentation doté de trois conducteurs ; le
conducteur de terre est le seul qui soit relié à la terre.
L'unité optique de l'OptoMonitor 3 peut être connectée à l'unité d'affichage au moyen d'une connexion
filaire ou d'une connexion sans fil. La connexion filaire s'effectue à l'aide d'un câble de communication
OU-DU (pour l'unité d'affichage de 10") ou d'un câble LAN (unité d'affichage de 15").
L'arrière de l'unité optique comporte 9 ports. Ces ports sont les suivants :
LBL-2019-41-v4 OptoMonitor 3 IFU wTAVI_fr Rév. 2022-03
16
Fil-guide de mesure de pression avec
connecteur FOIC
17
Fil-guide de mesure de pression OpSens
25 |
