Liquisys M CUM 223 / 253
Jeu de fixation pour montage sur mât
Jeu de fixation pour le montage du boîtier de
terrain sur tubes horizontaux ou verticaux
( Ø max. 60 mm)
matériau : acier inox 1.4301
réf. 50086842
90
70
∅ max. 60
∅ 6
70
90
Endress+Hauser
Colonne universelle CYY 102
Tube rectangulaire pour le montage du
transmetteur
Matériau : 1.4301 (inox 304); réf. CYY 102-A
M6
120
60 x 60
MONT5.CDR
Installation
UM253E03.CHP

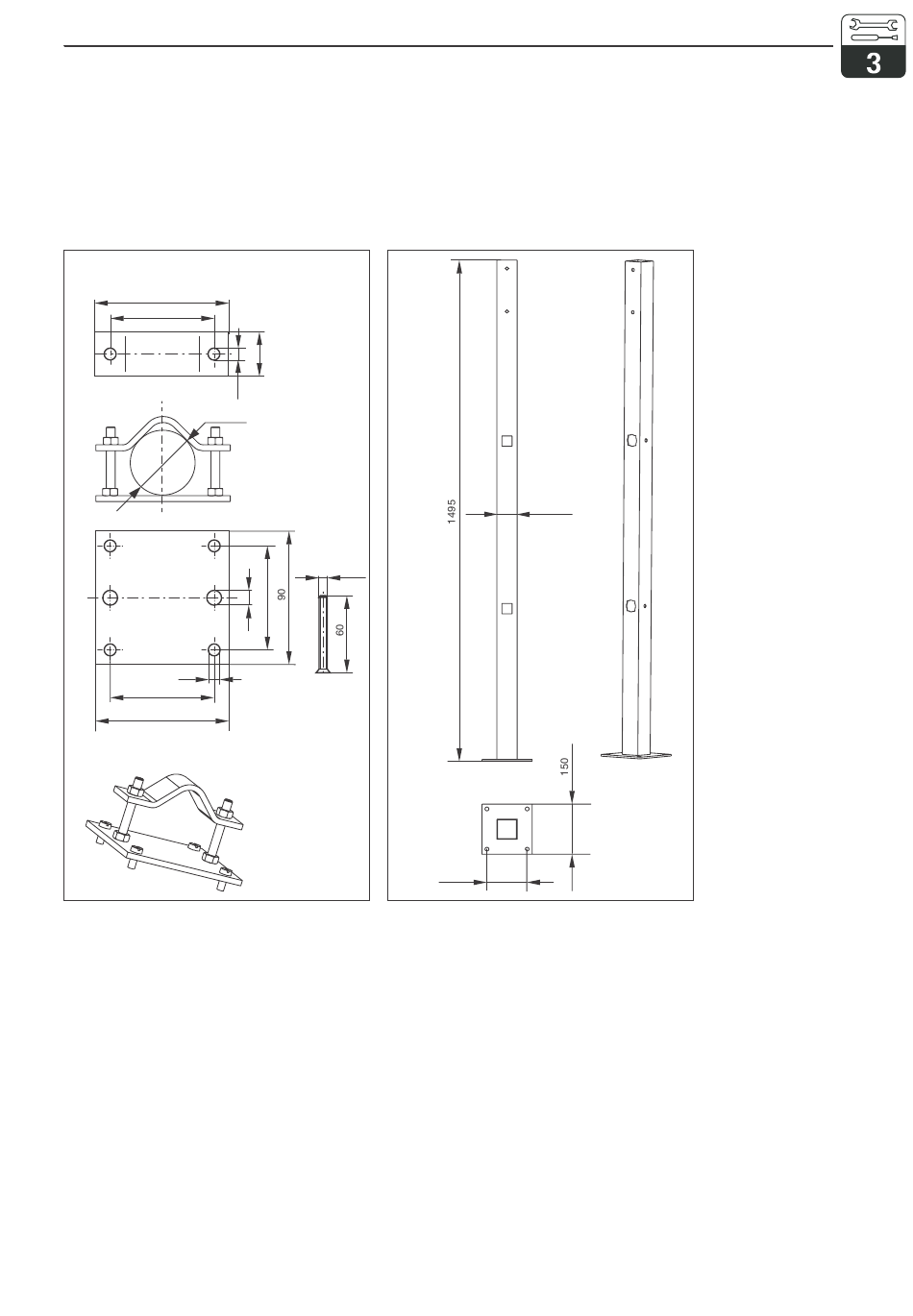

gauche :
Jeu de fixation pour
montage sur tube
cylindrique
droite :
Montage sur mât
Fig. 3.6
rectangulaire
9
