Réglage des courroies
d'entraînement
1. Désengagez la PDF, placez les leviers de commande
de déplacement à la position de verrouillage au point
mort et serrez le frein de stationnement.
2. Avant de quitter la position de conduite, coupez le
moteur, enlevez la clé de contact et attendez l'arrêt
de toutes les pièces mobiles.
Remarque: Mesurez uniquement les ressorts
hélicoïdaux.
3. Mesurez la longueur du ressort. Vérifiez que les
dimensions des spires du ressort sur la poulie de
tension rappelée par ressort correspondent bien aux
valeurs données ci-dessous (Figure 67 et Figure 68).
• Mesure du ressort gauche : 14,6 ± 0,3 cm (5-3/4
± 1/8 po) (Figure 67).
• Mesure du ressort droit : 14,0 ± 0,3 cm (5-1/2
± 1/8 po) (Figure 67).
4. Si le ressort n'est pas aux bonnes dimensions,
desserrez l'écrou de fixation de la poulie de tension
réglable pour pouvoir la déplacer dans la fente
(Figure 68).
5. Relâchez la pression sur la poulie de tension rappelée
par ressort (Figure 68).
6. Abaissez la poulie réglable dans la fente puis serrez
l'écrou (Figure 68).
7. Vérifiez que les dimensions des spires du ressort
sur la poulie de tension rappelée par ressort sont
correctes (Figure 67).
8. Répétez la procédure de l'autre côté de la machine
au besoin.

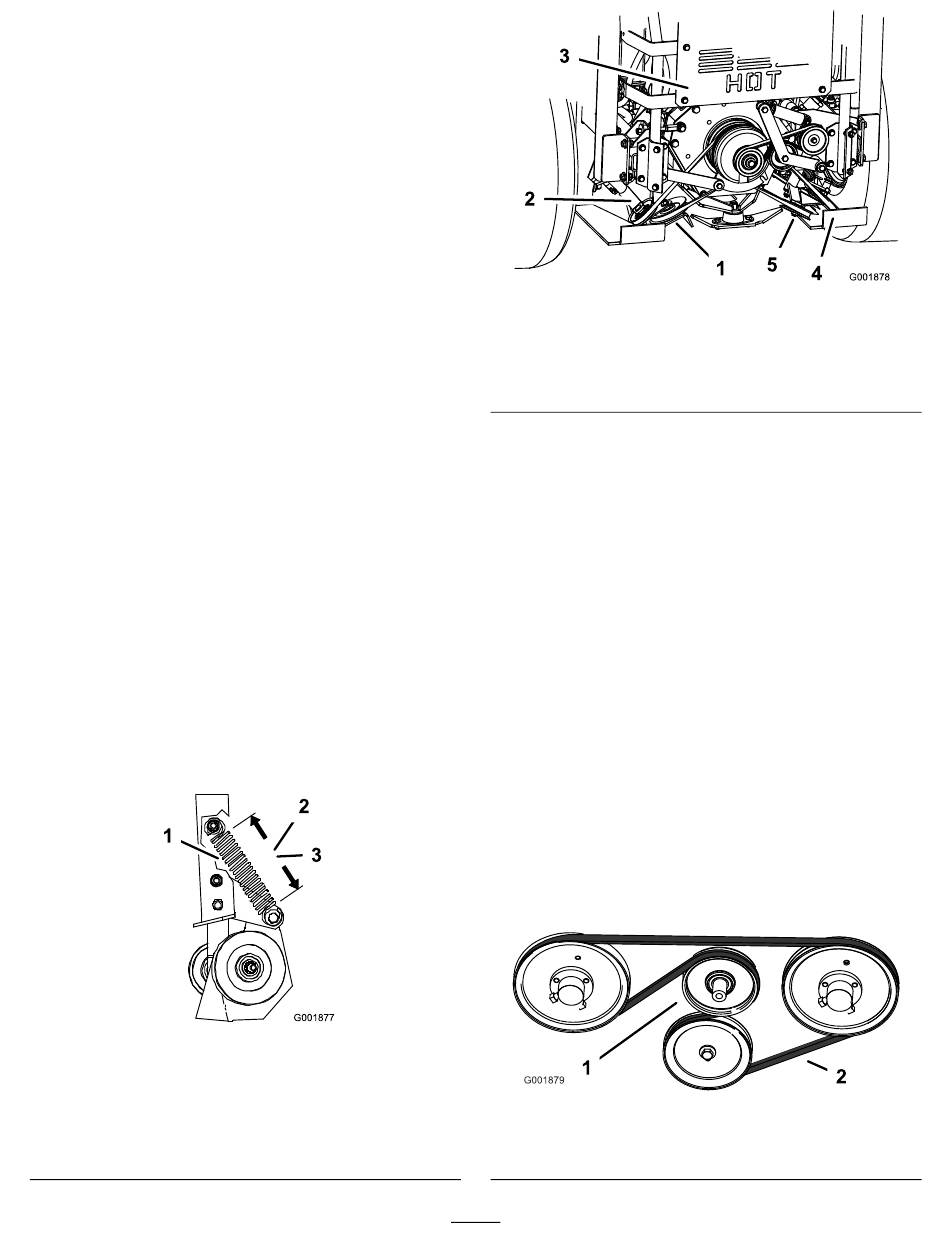

Figure 67
1. Ressort/spires de ressort
2. Mesure du ressort
gauche : 14,6 ± 0,3 cm
(5-3/4 ± 1/8 po)
3. Mesure du ressort droit :
14,0 ± 0,3 cm (5-1/2
± 1/8 po)
1. Poulie gauche réglable
2. Poulie de tension rappelée
par ressort gauche
3. Arrière de la machine
Contrôle et remplacement de
la courroie d'entraînement des
pompes
Périodicité des entretiens: Toutes les 50
heures—Contrôlez la courroie
d'entraînement des pompes.
1. Basculez le siège en avant et déposez le panneau
avant du moteur.
2. Vérifiez l'usure de la courroie des pompes
hydrauliques.
3. Pour remplacer la courroie, abaissez la poulie de
tension rappelée par ressort et enlevez la courroie
des poulies du moteur et de la pompe hydraulique
(Figure 69). Enlevez la courroie entre les poulies.
4. Montez la courroie neuve sur les poulies du moteur
et des pompes hydrauliques (Figure 69).
5. Abaissez la poulie de tension rappelée par ressort
et alignez-la sous la courroie d'entraînement, puis
relâchez-la (Figure 69).
1. Poulie de tension rappelée
par ressort
53
Figure 68
4. Poulie réglable droite
5. Poulie de tension rappelée
par ressort droite
Figure 69
2. Courroie d'entraînement
des pompes
