3 Fonctions et caractéristiques
Les multiplexeurs sont disponibles selon plusieurs types :
Types de multiplexeurs Utilisations courantes
Un fil (asymétrique)
Pour les mesures communes de niveau bas. Pour plus d'informations, reportez-vous à
métriques).
Deux fils
Pour les mesures flottantes. Pour plus d'informations, voir
Quatre fils
Pour les mesures de résistance et de RTD. Pour plus d'informations, reportez-vous à
Signal RF
Très haute fréquence (VHF) pour la commutation de signaux jusqu'à 2,8 GHz. Pour plus d'informations, repor-
tez-vous à

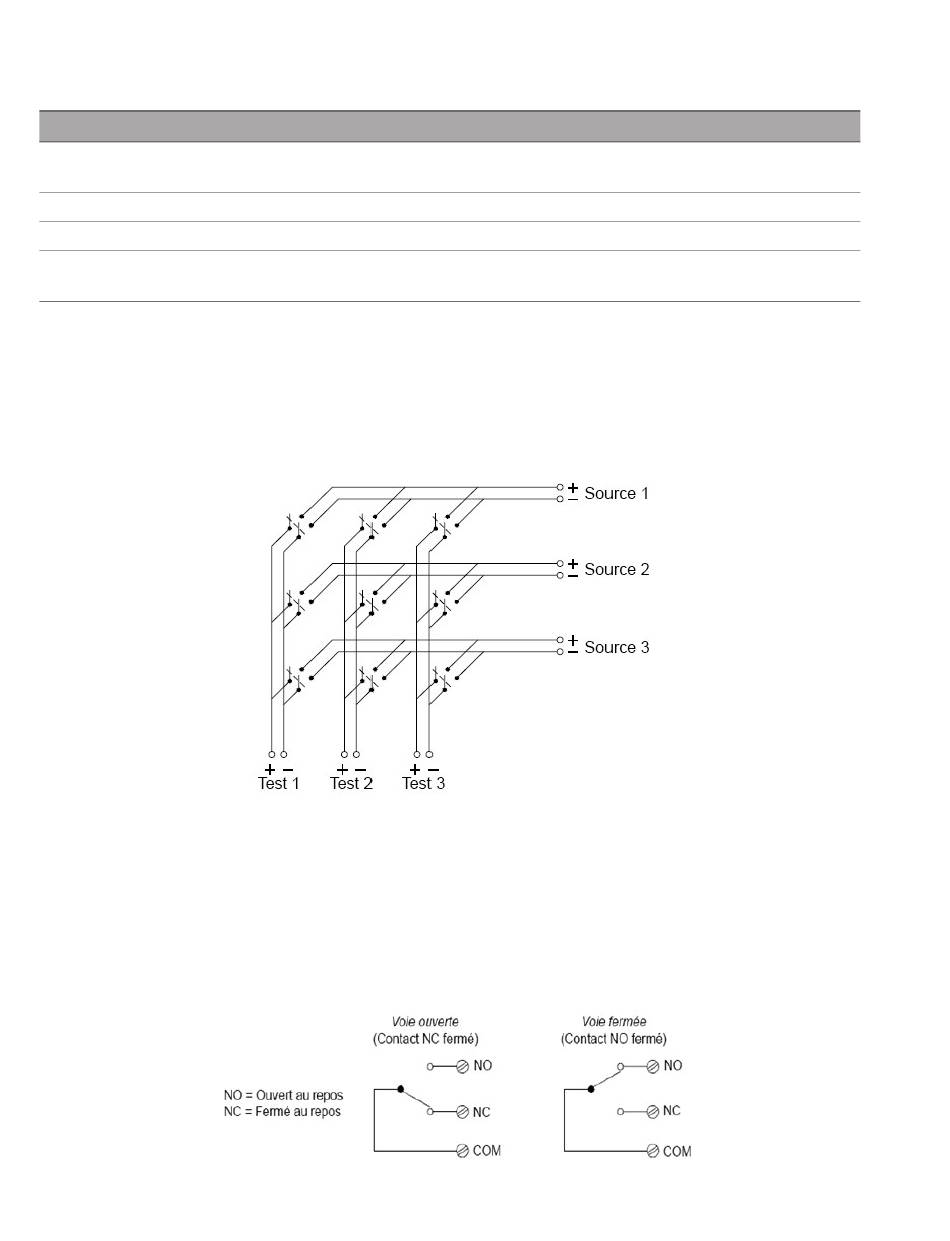

Matrice de commutation
Une matrice de commutation connecte plusieurs entrées à plusieurs sorties, et offre par conséquent plus de
souplesse de commutation qu'un multiplexeur. Utilisez une matrice pour commuter des signaux à basse fréquence
(inférieure à 10 MHz) seulement. Une matrice se compose de lignes et de colonnes. Par exemple, une matrice simple
3× 3 peut être utilisée pour connecter trois sources à trois points de test comme l'illustre la figure ci-dessous :
N'importe laquelle des sources de signaux peut être connectée à n'importe laquelle des entrées de test. Il est
important de vérifier que des conditions dangereuses ou indésirables ne sont pas créées par ces connexions.
Commutation forme C (unipolaire deux positions)
Le DAQM903A contient 20 inverseurs forme C (appelés aussi unipolaires, deux positions). Vous pouvez utiliser des
inverseurs forme C pour acheminer des signaux, mais ils sont utilisés habituellement pour contrôler des dispositifs
externes.
55
Multiplexage de signaux
RF.
Multiplexeurs deux
fils,.
Guide d'utilisation du Keysight DAQ970A/DAQ973A
Multiplexeurs un fil (asy-
Multiplexeurs quatre
fils,.
