Sortie numérique
Le module DAQM907A comporte deux ports non isolés d'entrées/sorties sur 8 bits que vous pouvez utiliser pour
délivrer des séquences numériques. Vous pouvez associer les deux ports afin de délivrer des mots de 16 bits. Un

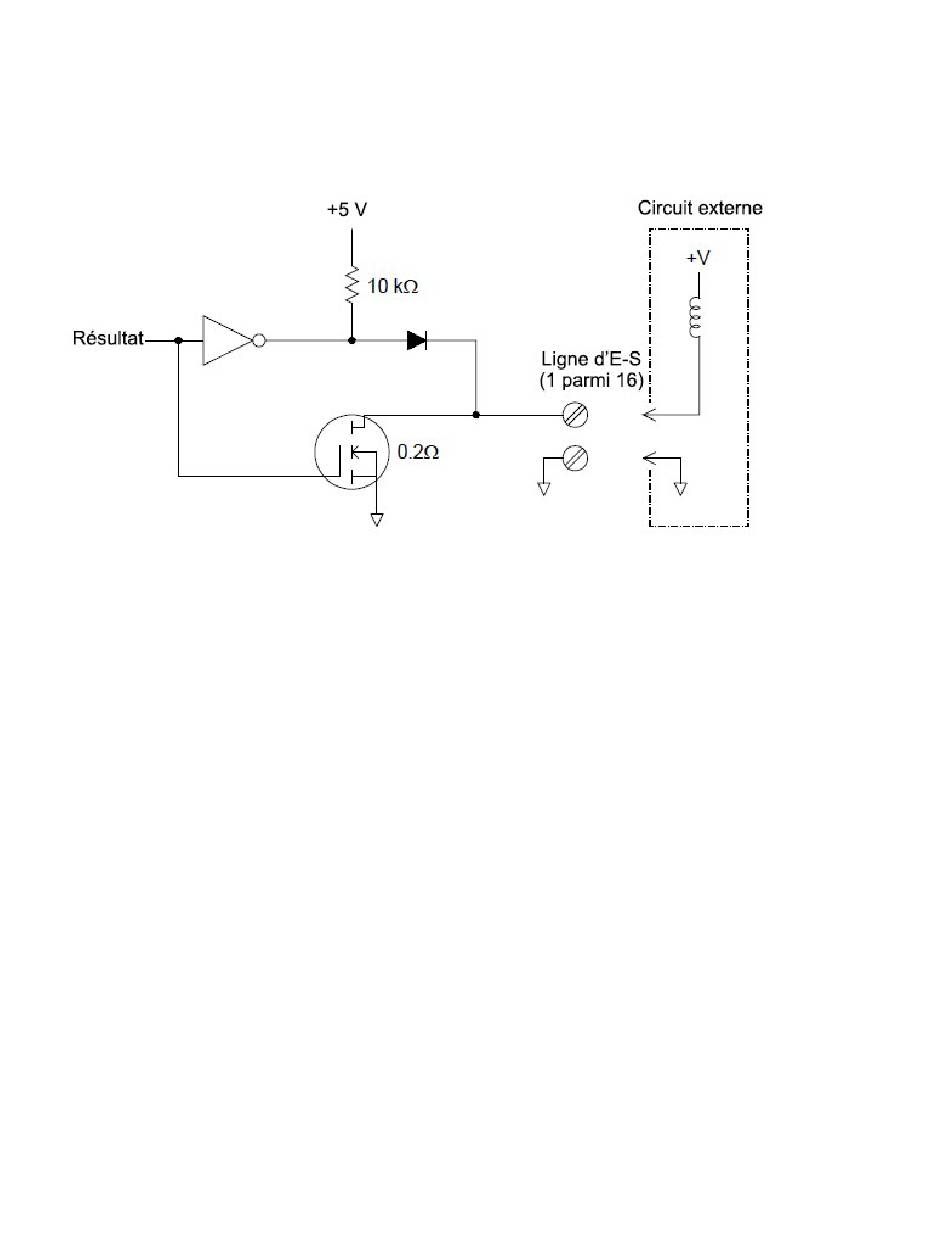

schéma simplifié d'un simple bit de sortie est illustré ci-dessous :
– Chaque bit de sortie est capable de piloter directement jusqu'à 10 charges TTL (moins de 1 mA). Le tampon
de chaque port est utilisé pour piloter une sortie de niveau élevé depuis l'alimentation interne +5 V à travers
la diode. Le pilote est prévu à +2.4 V
minimum à 1 mA.
– Chaque bit de sortie est aussi un absorbeur actif, capable d'absorber un courant jusqu'à 400 mA depuis
l'alimentation externe. Le transistor à effet de champ est utilisé pour absorber des courants et a une résis-
tance nominale à l'état passant de 0,2 Ω.
– Pour une logique non TTL, vous devez disposer une résistance de rappel externe. Le calcul de cette résis-
tance est exposé à de la section suivante.
– En cas d'utilisation avec une alimentation externe et une résistance de rappel, cette alimentation doit déli-
vrer une tension supérieure à +5 VCC et inférieure à +42 VCC.
