Module Actionneur/commutateur à usage général 20 voies DAQM903A

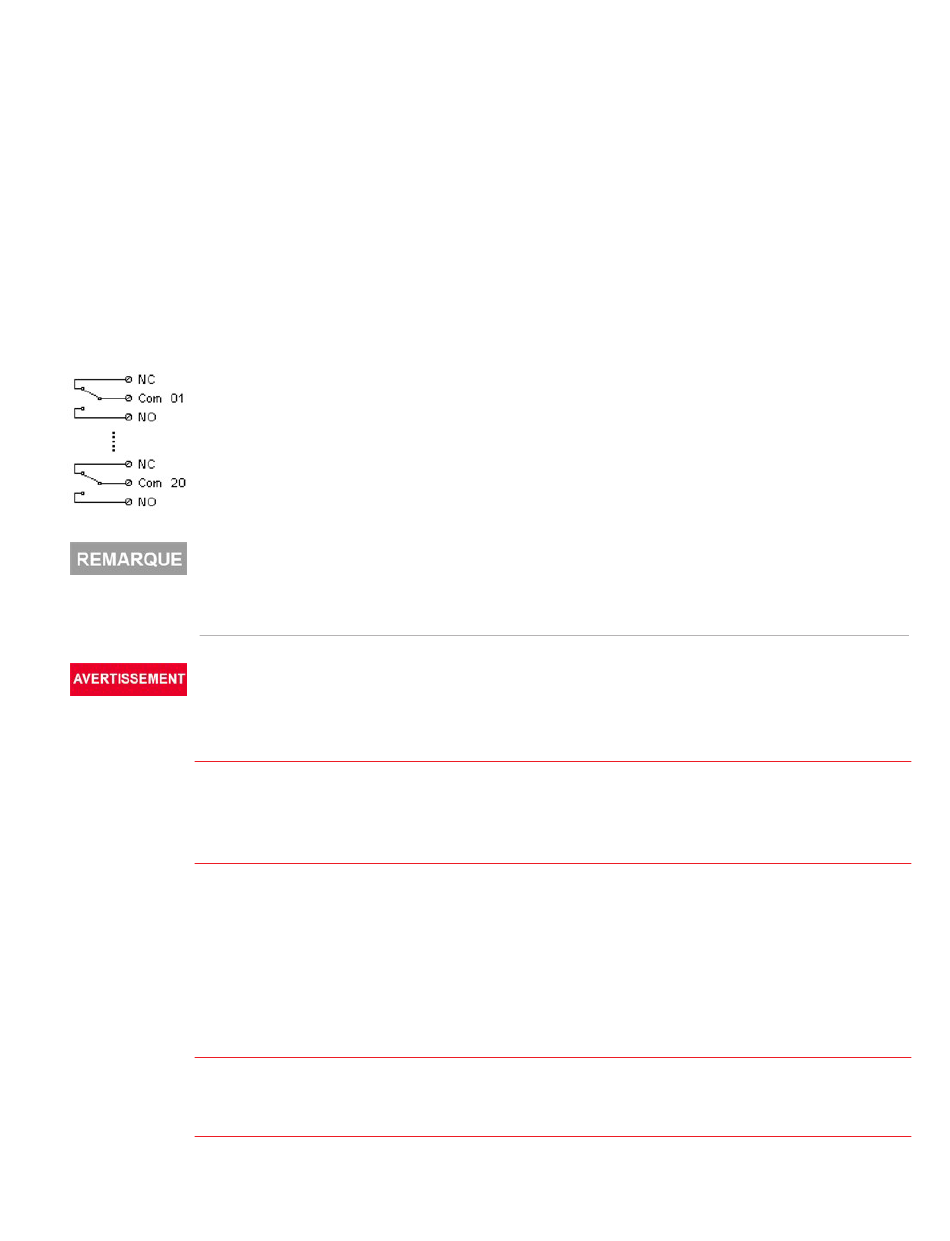

Ce module contient 20 relais inverseurs unipolaires à deux positions (forme C) indépendants à verrouillage. Ce
module peut commuter 300 V, 1 A (puissance maximale commutée de 50 W) vers votre dispositif à tester ou pour
actionner des dispositifs externes. Les bornes à vis sur le module donnent accès au contact travail, au contact repos
et commun de chacun des 20 inverseurs. Ce module ne se connecte pas au multimètre numérique interne. Utilisez
ce module pour des applications exigeant des contacts de haute intégrité ou des connexions de qualité de signaux
non multiplexés.
Une zone libre de composants est située près des bornes à vis pour implanter des circuits personnalisés, comme des
filtres simples, des circuits de protection et des diviseurs de tension. Cette zone comporte l'espace nécessaire pour
insérer vos propres composants mais elle ne comporte pas de trace de circuit imprimé. Vous devez ajouter vos
propres circuits et trajets de signaux.
Vous pouvez fermer plusieurs voies simultanément sur ce module.
Les commandes CLOSE et OPEN contrôlent l'état de la connexion entre le contact travail (NO) et le contact
COM de chaque voie. Par exemple, CLOSE 201 relie le contact travail au contact COM de la voie 01.
POUR EVITER TOUT CHOC ELECTRIQUE
Pour éviter tout choc électrique, utilisez seulement du fil prévu pour la tension la plus élevée sur une voie quel-
conque. Avant de retirer le couvercle d'un module, supprimez toutes les alimentations des dispositifs externes
connectés au module.
ATTENTION AUX SIGNAUX MULTIPLES
Pour éviter la possibilité que plusieurs sources de signal soient connectées ensemble, nous vous recom-
mandons, lors du multiplexage de plusieurs sources, de les connecter sur des modules séparés ou sur des
banques séparées du même module.
ATTENTION AUX TENSIONS DANGEREUSES
Lorsqu'une voie est connectée à une source de tension dangereuse, toutes les voies du module doivent être
traitées comme dangereuses et tous les câblages de voie dans le module doivent être adaptés à la tension
maximale appliquée. Les thermocouples fixés à n'importe quelle autre voie du module doivent comporter une
isolation adaptée à la tension maximale, ou une isolation supplémentaire adaptée à la tension maximale et
doivent être isolés des parties conductrices par un composé ou une bande thermique adapté à la tension maxi-
male appliquée. Ne pas installer, déplacer ou supprimer de thermocouple lorsque l'appareil testé est connecté
à une source d'alimentation.
ENVIRONNEMENT, SANTÉ ET SÉCURITÉ
Lorsqu'une voie est connectée à une source de tension dangereuse, l'instrument et l'appareil testé doivent
être supervisés selon les pratiques EHS locales pour limiter l'accès.
