4 Didacticiels pour la réalisation de mesures
Erreurs de mesure liées à des basses tensions alternatives
Si vous mesurez des tensions alternatives inférieures à 100 mV, sachez que ces mesures sont particulièrement
vulnérables aux erreurs introduites par des sources de bruit externes. Ainsi, un cordon dont l'extrémité de test resté
à l'air se comporte comme une antenne et le multimètre (DMM) mesurera les signaux captés par cette antenne. La
voie de mesure complète, ligne d'alimentation secteur comprise, se comporte comme une antenne cadre. Les
courants circulant dans cette antenne cadre créent des tensions d'erreur aux bornes de toutes les impédances en
série avec l'entrée de l'instrument. C'est pourquoi il faut utiliser des câbles blindés pour appliquer des tensions
alternatives de faible niveau à l'instrument. Connectez le blindage à la borne de niveau bas (LO).
Veillez également à réduire la surface des boucles de masse qui ne peuvent pas être évitées. Une source de haute
impédance est plus favorable à la collecte de bruit qu'une source de faible impédance. Vous pouvez réduire
l'impédance en haute fréquence d'une source en plaçant un condensateur en parallèle avec les bornes d'entrée de
l'instrument. Vous devrez peut-être faire plusieurs essais afin de déterminer la valeur correcte de ce condensateur
pour votre application.

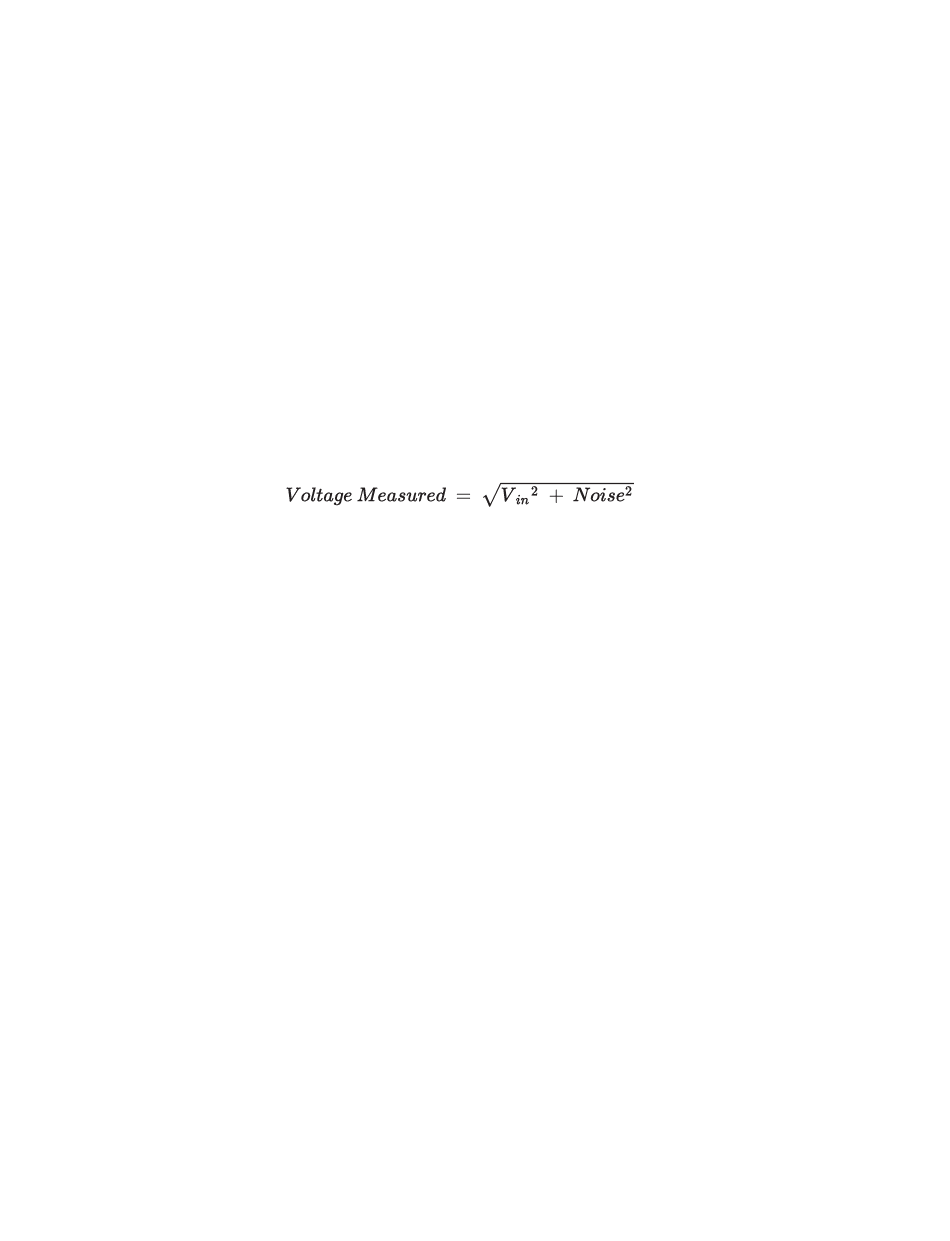

La majeure partie du bruit externe n'est pas corrélée au signal d'entrée. Vous pouvez évaluer l'erreur à l'aide de
l'équation suivante :
Le bruit corrélé, bien que rare, a des effets négatifs. En effet, il s'ajoute toujours directement au signal d'entrée. La
mesure d'un signal de bas niveau avec la même fréquence que la ligne électrique locale est un cas de figure courant
à l'origine de cette erreur.
Prenez toutes les précautions possibles lors de la commutation de signaux de forts et de bas niveaux sur le même
module. Il est possible que des tensions chargées de haut niveau chargé puissent se décharger dans une voie de bas
niveau. Nous vous recommandons d'utiliser deux modules différents ou de séparer les signaux de forts niveaux de
ceux de faibles niveaux par une voie non utilisée connectée à la masse.
