4 Didacticiels pour la réalisation de mesures

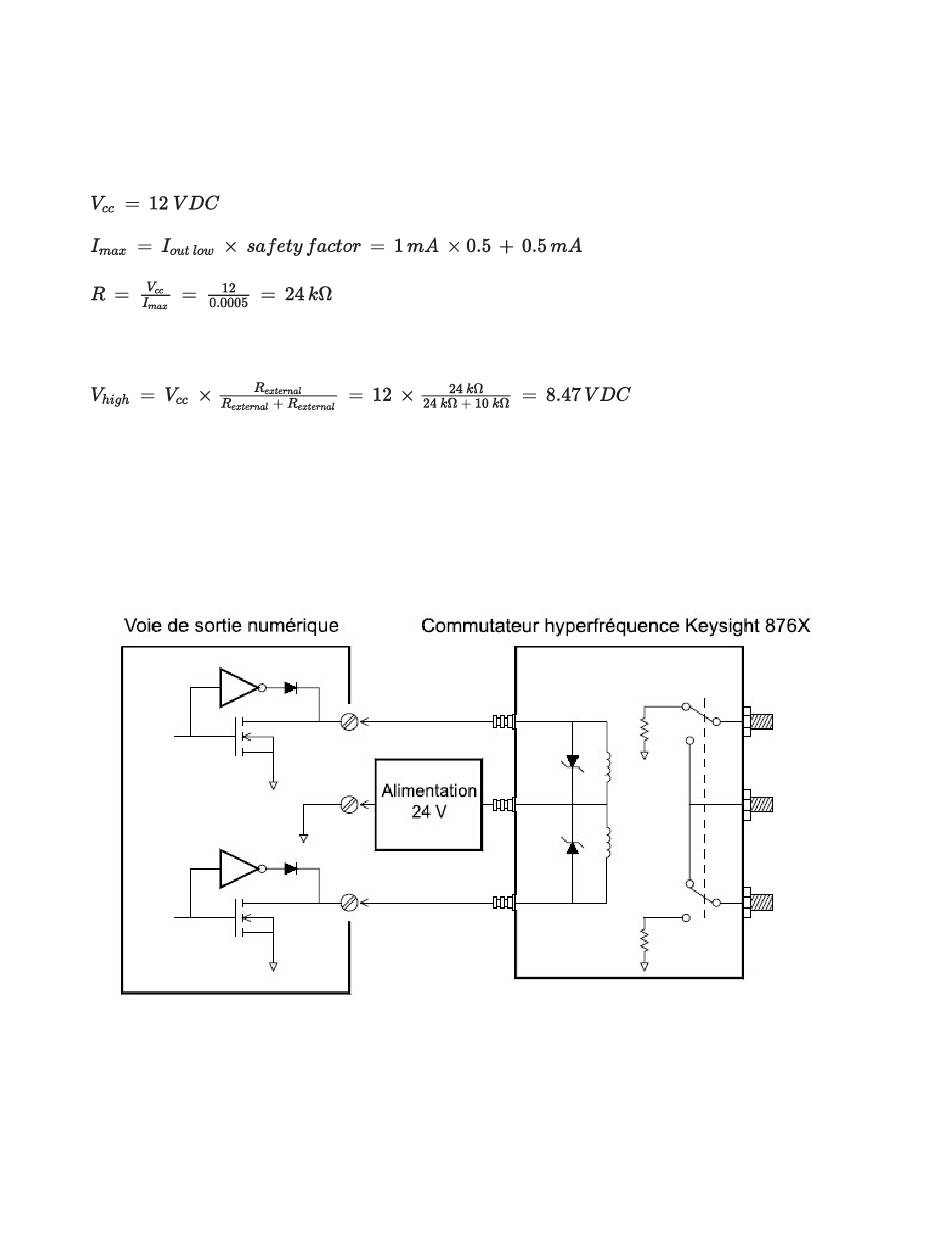

Utilisation d' résistance de rappel externe
En général, une résistance de rappel externe est nécessaire seulement lorsque vous souhaitez que la valeur du
niveau « haut » de sortie soit supérieure aux niveaux TTL. Par exemple, pour utiliser une alimentation externe de +12
V, la valeur de la résistance de rappel externe sera calculée de la manière suivante :
La valeur du niveau logique « haut » avec la résistance de rappel externe de 24 kΩ est calculée de la manière suivante :
Commande de commutateurs externes
Vous pouvez utiliser deux voies de sortie numérique pour commander un commutateur externe. Par exemple, vous
pouvez des commutateurs hyperfréquence Keysight série 876X à l'aide d'une alimentation externe et de deux voies
de sortie numérique. L'état du multiplexeur 2 vers 1 est modifié par la mise à l'état bas (0) du bit de sortie approprié.
269
Guide d'utilisation du Keysight DAQ970A/DAQ973A
