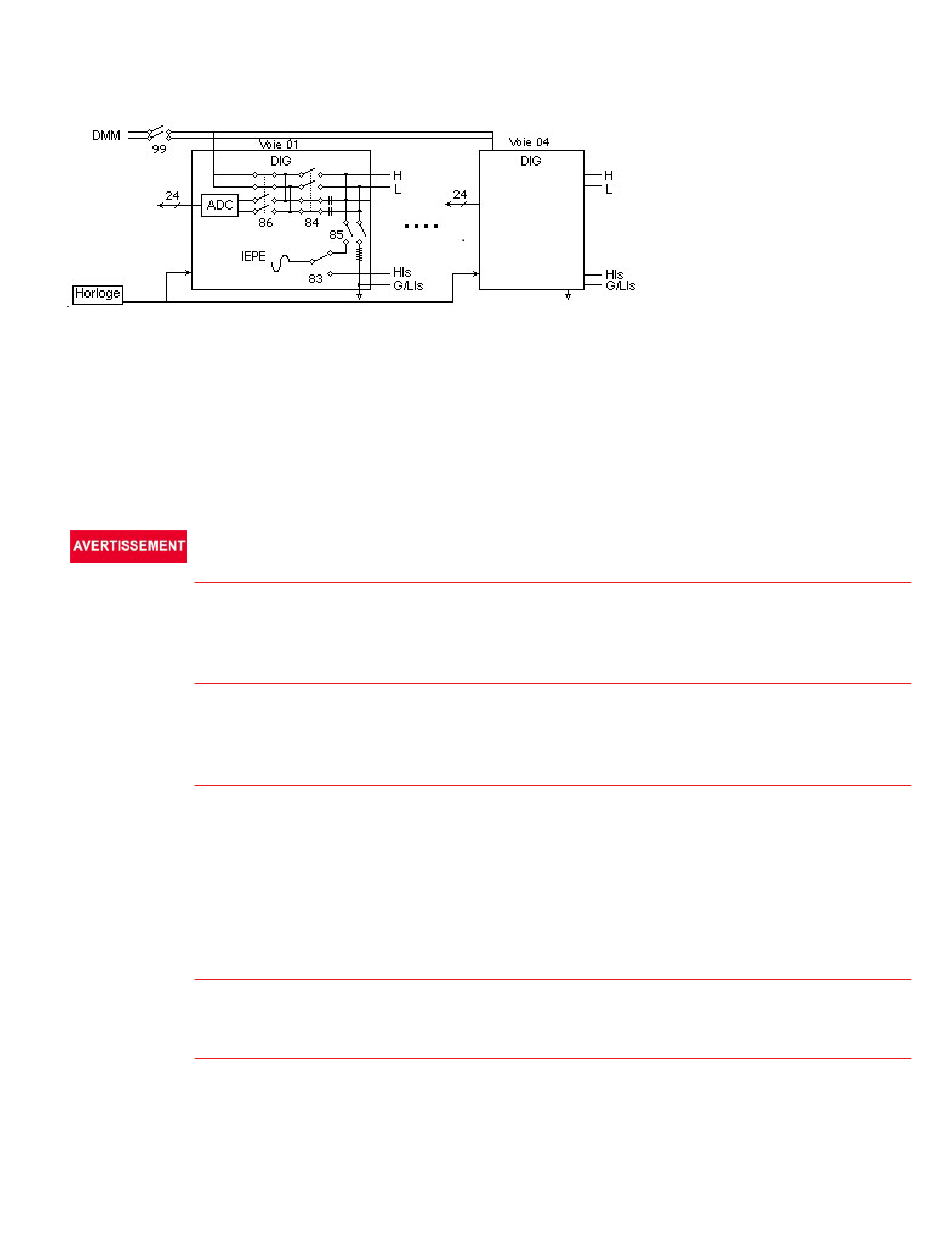

Module numériseur 4 voies 24 bits DAQM909A
Le module DAQM909A est un numériseur à 4 voies capable de fournir quatre voies échantillonnées simultanément
avec une fréquence d'échantillonnage pouvant atteindre 800 000 échantillons par seconde avec une résolution
maximale de 24 bits. Les voies d'entrée du DAQM909A peuvent être configurées comme une entrée différentielle ou
une entrée unipolaire et chaque voie peut fournir jusqu'à 4 mA de courant constant pour alimenter un capteur IEPE.
Lorsque trois modules DAQM909A sont insérés dans le même instrument, les 12 voies peuvent être synchronisées
pour fournir un échantillonnage simultané.
NE PAS MESURER PLUS QUE LA TENSION NOMINALE
La tension d'entrée maximale de mesure est de +/-18 Vpk (unipolaire) pour les broches hautes et basses.
POUR EVITER TOUT CHOC ELECTRIQUE
Pour éviter tout choc électrique, utilisez seulement du fil prévu pour la tension la plus élevée sur une voie quel-
conque. Avant de retirer le couvercle d'un module, supprimez toutes les alimentations des dispositifs externes
connectés au module.
ATTENTION AUX SIGNAUX MULTIPLES
Pour éviter la possibilité que plusieurs sources de signal soient connectées ensemble, nous vous recom-
mandons, lors du multiplexage de plusieurs sources, de les connecter sur des modules séparés ou sur des
banques séparées du même module.
ATTENTION AUX TENSIONS DANGEREUSES
Lorsqu'une voie est connectée à une source de tension dangereuse, toutes les voies du module doivent être
traitées comme dangereuses et tous les câblages de voie dans le module doivent être adaptés à la tension
maximale appliquée. Les thermocouples fixés à n'importe quelle autre voie du module doivent comporter une
isolation adaptée à la tension maximale, ou une isolation supplémentaire adaptée à la tension maximale et
doivent être isolés des parties conductrices par un composé ou une bande thermique adapté à la tension maxi-
male appliquée. Ne pas installer, déplacer ou supprimer de thermocouple lorsque l'appareil testé est connecté
à une source d'alimentation.
ENVIRONNEMENT, SANTÉ ET SÉCURITÉ
Lorsqu'une voie est connectée à une source de tension dangereuse, l'instrument et l'appareil testé doivent
être supervisés selon les pratiques EHS locales pour limiter l'accès.
