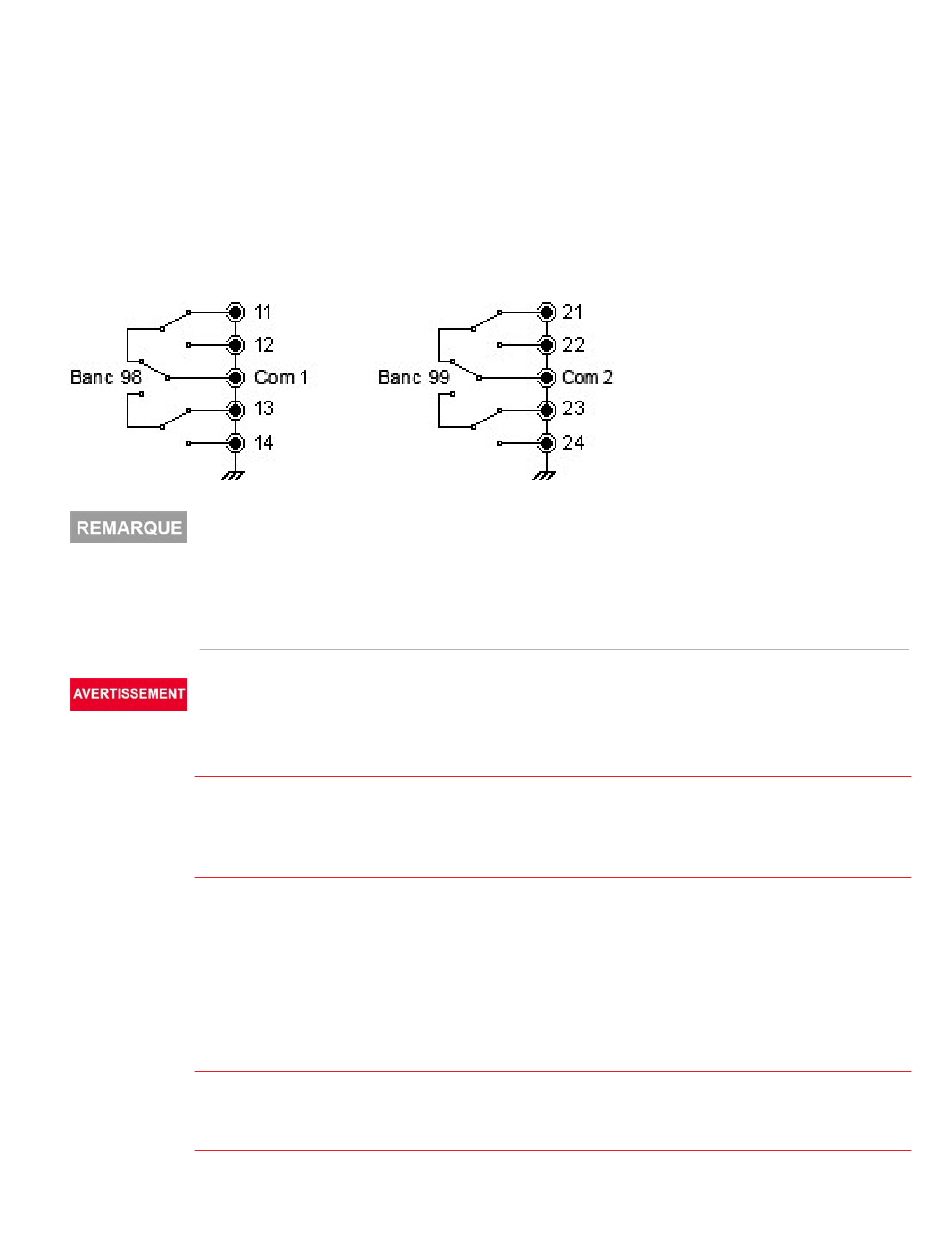

Module multiplexeur RF (50 Ω) double 4 voies vers 1 DAQM905A
Ces modules se composent de deux bancs indépendants de multiplexeurs 4 voies vers 1 qui offrent des possibilités
de commutation large bande pour des signaux haute fréquence ou pulsés. Les voies de chaque banc sont réparties
selon une structure « arborescente » afin de présenter une meilleure isolation et un faible ROS en tension. Les deux
modules partagent la même terre et présentent une faible diaphonie et d'excellentes performances de perte
d'insertion. Pour créer des multiplexeurs RF plus importants, vous pouvez connecter plusieurs bancs en cascade.
Ce module ne se connecte pas au multimètre numérique interne. Vous pouvez brancher vos signaux directement
sur les connecteurs SMB de la carte ou aux câbles d'adaptation SMB-BNC fournis avec le module.
Vous ne pouvez fermer qu'une seule voie par banc à la fois sur ces modules ; la fermeture d'une voie d'un
banc provoquant l'ouverture de la voie précédemment fermée. Une voie de chaque banc est toujours reliée à la
borne COM.
Ces modules répondent seulement à la commande CLOSE (la commande OPEN est sans objet). Pour ouvrir
une voie, envoyez la commande CLOSE (FERMER) à une autre voie du même banc.
POUR EVITER TOUT CHOC ELECTRIQUE
Pour éviter tout choc électrique, utilisez seulement du fil prévu pour la tension la plus élevée sur une voie quel-
conque. Avant de retirer le couvercle d'un module, supprimez toutes les alimentations des dispositifs externes
connectés au module.
ATTENTION AUX SIGNAUX MULTIPLES
Pour éviter la possibilité que plusieurs sources de signal soient connectées ensemble, nous vous recom-
mandons, lors du multiplexage de plusieurs sources, de les connecter sur des modules séparés ou sur des
banques séparées du même module.
ATTENTION AUX TENSIONS DANGEREUSES
Lorsqu'une voie est connectée à une source de tension dangereuse, toutes les voies du module doivent être
traitées comme dangereuses et tous les câblages de voie dans le module doivent être adaptés à la tension
maximale appliquée. Les thermocouples fixés à n'importe quelle autre voie du module doivent comporter une
isolation adaptée à la tension maximale, ou une isolation supplémentaire adaptée à la tension maximale et
doivent être isolés des parties conductrices par un composé ou une bande thermique adapté à la tension maxi-
male appliquée. Ne pas installer, déplacer ou supprimer de thermocouple lorsque l'appareil testé est connecté
à une source d'alimentation.
ENVIRONNEMENT, SANTÉ ET SÉCURITÉ
Lorsqu'une voie est connectée à une source de tension dangereuse, l'instrument et l'appareil testé doivent
être supervisés selon les pratiques EHS locales pour limiter l'accès.
