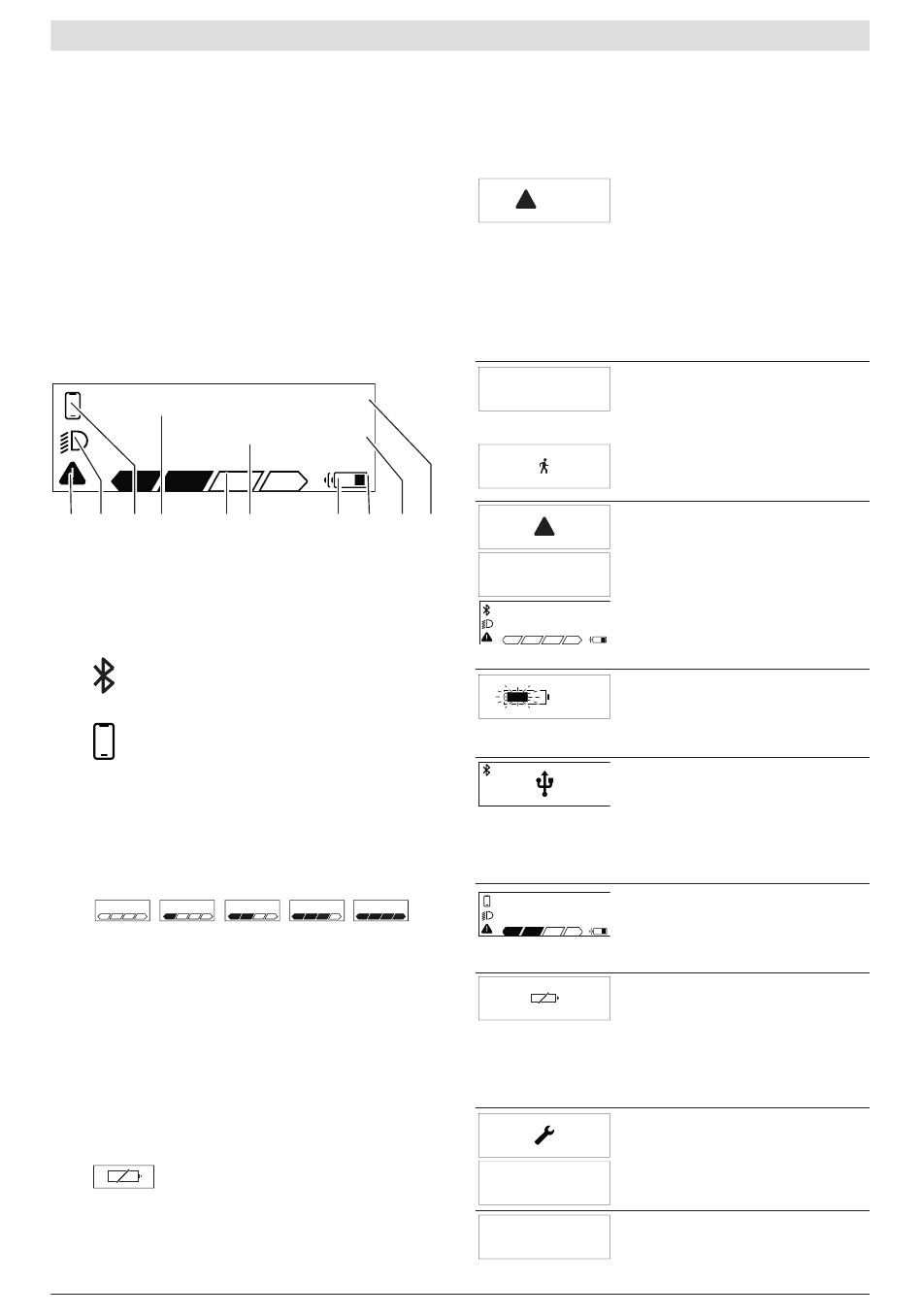

Affichage et configuration du
SmartphoneHub
Le SmartphoneHub est relié à l'unité d'entraînement (Drive
Unit) via un câble.
Le smartphone est relié mécaniquement au SmartphoneHub
via un support de fixation.
Le SmartphoneHub et le smartphone communiquent entre
eux via une connexion Bluetooth®.
Le SmartphoneHub possède un écran LCD anti-rayures de
1,52" avec une résolution de 192 × 64 pixels. L'écran inté-
gré est conçu pour une utilisation sans smartphone. L'écran
ne permet pas d'afficher le contenu de l'application mobile
pour smartphone.
24
a b c d e
a Affichage de défaut :
Le symbole apparaît en présence d'au moins un dé-
faut dans la mémoire de défauts.
b Affichage éclairage du vélo:
Le symbole apparaît quand l'éclairage est allumé.
c Affichage connexion avec smartphone :
Cet affichage apparaît quand le smartphone est
connecté au SmartphoneHub via Bluetooth®.
Cet affichage apparaît quand le smartphone est
connecté au SmartphoneHub et qu'en même
temps l'application COBI.Bike est ouverte sur le
smartphone. L'application COBI.Bike enregistre
alors le parcours.
d Vitesse :
Il apparaît là la vitesse de roulage actuelle.
e Niveau d'assistance
OFF ECO
f Affichage de l'unité :
Selon le paramétrage de l'application COBI.Bike, la
vitesse s'affiche en km/h ou en mph. L'unité par dé-
faut est « km/h ».
g Affichage seconde batterie :
Si le vélo électrique est doté de 2 batteries, il appa-
raît alternativement le niveau de charge des 2 batte-
ries.
h Affichage de l'état de charge de la batterie :
Le symbole batterie indique le niveau de charge de la
batterie.
La batterie est déchargée ou pas en place.
i Niveau de charge de la batterie en %
Bosch eBike Systems
74
5
KM
35
KM/H
%
f g h i
TOUR SPORT TURBO
j Autonomie de la batterie du vélo électrique :
Il apparaît ici l'autonomie maximale en fonction de
l'état de charge de la batterie.

Autres affichages

1/1
498
!
HOLD '+' NOW
j
!
ENGINE OFF
n/a
KM
D I S A B L E D
35
%
68%
24
74
5
KM
35
KM/H
%
INSPECTION DUE
x x
___
53
Français – 5
Un problème est survenu !
Cet affichage de défaut reste affiché
jusqu'à ce que l'utilisateur actionne la
touche Sélection (9) et confirme ainsi
qu'il a pris connaissance du défaut. Le
triangle d'avertissement reste ensuite
affiché sur la gauche du masque écran
principal (avec la vitesse, etc.) jusqu'à
ce que le défaut ait été supprimé.
Le processus d'activation en deux
étapes oblige l'utilisateur à actionner
d'abord la touche (13) puis la
touche + (14) pendant 2 secondes.
Au bout de 2 secondes apparaît le
mode Assistance à la poussée.
Cet affichage et le texte représenté à
gauche apparaissent quand il ne peut
plus y avoir d'assistance électrique
eBike suite à la présence de pro-
blèmes. C'est par exemple le cas
quand la batterie du vélo électrique
est déchargée.
Quand la batterie du vélo électrique
est en cours de recharge, il apparaît à
l'écran son niveau de charge actuel. Le
symbole batterie clignote.
Cet affichage apparaît p.ex. quand
– le DiagnosticTool est raccordé ou
– quand une source d'alimentation
externe (batterie externe USB p.
ex.) est connectée au Smartphone-
Hub
Quand le niveau de charge de la batte-
rie du vélo électrique est inférieur à
20 %, l'affichage d'état de charge h
clignote.
Cet affichage apparaît p. ex. quand
– le niveau de charge de la batterie
du vélo électrique est faible ou
– aucune batterie de vélo électrique
n'est détectée par le système.
L'assistance électrique est désactivée.
Ces affichages apparaissent quand
une maintenance du système eBike
est échue.
Cet affichage apparaît en présence de
problèmes logiciels. Il faut effectuer
1 270 020 XBC | (22.04.2020)
