Câblage Dans La Baie De Raccordement - Festo CDSA-­D3-­RV Guide Rapide

Montage des câbles
1 Vis TORX

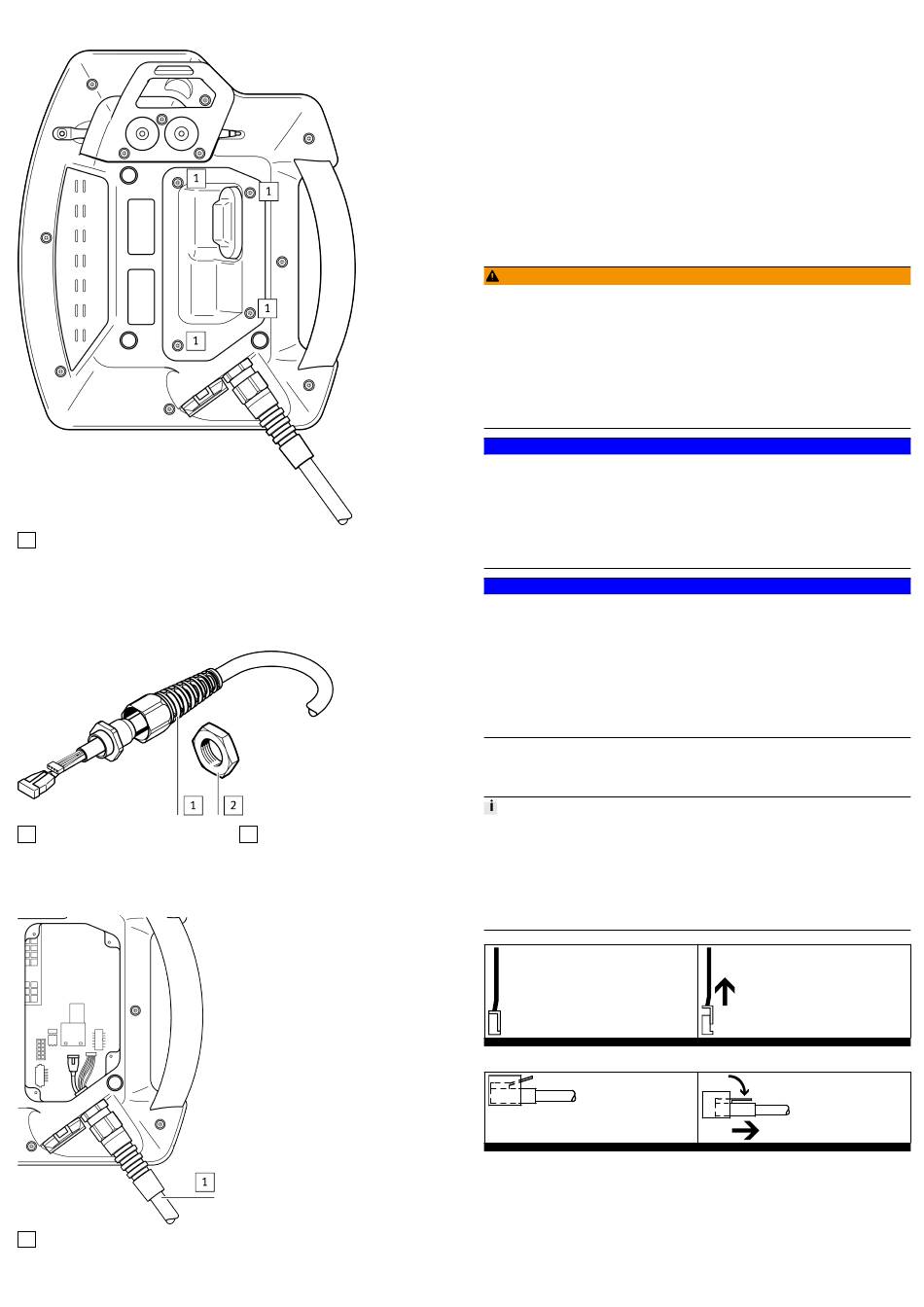

Fig. 7 Position des vis TORX
1. Desserrer les vis TORX sur la plaque d'obturation avec un tournevis TORX de
taille 10.
2. Ouvrir l'obturateur. Ne pas endommager les câbles de l'interrupteur de com­
mande de validation à 3 positions.
1 Décharge de traction
Fig. 8 Câble de liaison
3. Détacher l'écrou gris et la décharge de traction du câble de liaison. L'écrou
gris ne sera ensuite plus nécessaire.
1 Câble de liaison
Fig. 9 Câble de liaison
2 Écrou
4. Insérer le câble de liaison dans le passage prévu dans le terminal de com­
mande manuelle CDSA­D3­RV. Un écrou gris pour la fixation du câble de liai­
son est intégré dans ce passage.
5. Fixer la douille de traversée avec une clé plate de taille 19 (couple de ser­
rage : 3 Nm).
6. Insérer le connecteur principal et le connecteur mâle RJ45 dans les prises
fournies.
7. Fixer la décharge de traction avec la clé plate. Une partie de la gaine de câble
devrait se trouver à l'intérieur du boîtier. Veiller à ce que la bague en caou­
tchouc de la décharge de traction soit correctement positionnée sous la
douille de traversée.
8. Poser l'obturateur et visser les vis TORX (couple de serrage : 0,8 ... 1,0 Nm).
Débranchement du câble
1. Pour débrancher le connecteur principal, tirer sur le câble avec les doigts.
2. Pour le connecteur mâle RJ45, actionner le levier de verrouillage.
7.2 Câblage dans la baie de raccordement
AVERTISSEMENT !
Défaillance de l'arrêt d'urgence ou de la fonctionnalité de validation.
Une défaillance de l'arrêt d'urgence ou de la fonctionnalité de validation peut en­
traîner des blessures corporelles et des dommages matériels.
• Lors du branchement, s'assurer que le connecteur principal s'enclenche cor­
rectement.
• Vérifier l'arrêt d'urgence et la fonctionnalité de validation avant la remise en
service du terminal de commande manuelle CDSA­D3­RV.
• Vérifier l'arrêt d'urgence et la fonctionnalité de validation avant la mise en
service de la machine/de l'installation.
REMARQUE !
Manipulation incorrecte lors de la fermeture de la baie de raccordement.
Une mauvaise manipulation peut endommager les câbles et la baie de raccorde­
ment.
• Le joint d'étanchéité propre, en bon état et dans la bonne position.
• Ne pas pincer le câble.
• Revisser le couvercle de la baie de raccordement en appliquant un couple de
serrage de 0,8 à 1,0 Nm.
REMARQUE !
Manipulation incorrecte des connecteurs mâles en cas de travaux dans la baie
de raccordement.
Une manipulation incorrecte peut endommager les connecteurs mâles et le
connecteur femelle.
• Ne pas utiliser d'objets pointus pour retirer les connecteurs mâles.
• Débrancher le connecteur principal en tirant avec les doigts au niveau d ses
fils.
• Activer le levier de verrouillage au moment de débrancher le connecteur mâle
RJ45.
Après avoir ouvert la baie de raccordement, les câbles de liaison peuvent être po­
sés comme indiqué aux chapitres suivants. Avant d'ouvrir le terminal de com­
mande manuelle CDSA­D3­RV, observer les remarques suivantes :
Informations sur l'ouverture de la baie de raccordement
• Placer le terminal de commande manuelle CDSA­D3­RV, écran vers le bas sur
une surface plane, propre et douce de sorte à ne pas endommager le terminal
de commande manuelle CDSA­D3­RV ni ses éléments de commande (p. ex.
natte ESD).
• Pour l'ouverture et la fermeture de la baie de raccordement, utiliser un tour­
nevis de type « TORX, taille 10 ».
Tab. 7 Débranchement du connecteur principal
Tab. 8 Débranchement du connecteur mâle RJ45
8 Maintenance
9 Réparation
La réparation ou la remise en état du produit par des personnes non autorisées
n'est pas autorisée ; cela risque d'annuler la conformité du produit.
Si nécessaire, remplacer le produit complet.
