Défauts de fonctionnement / réparation
Remise en état
Monter le rotor
Détendre le ressort de la garniture mécanique
(0433.00) en appuyant l'extracteur contre la
rondelle d'étanchéité (0557.00)
Insérer le joint torique (0412.11) dans le corps de
refoulement (0107.00).
Monter le rotor (0230.01).
Monter le diffuseur (0112.02).
88

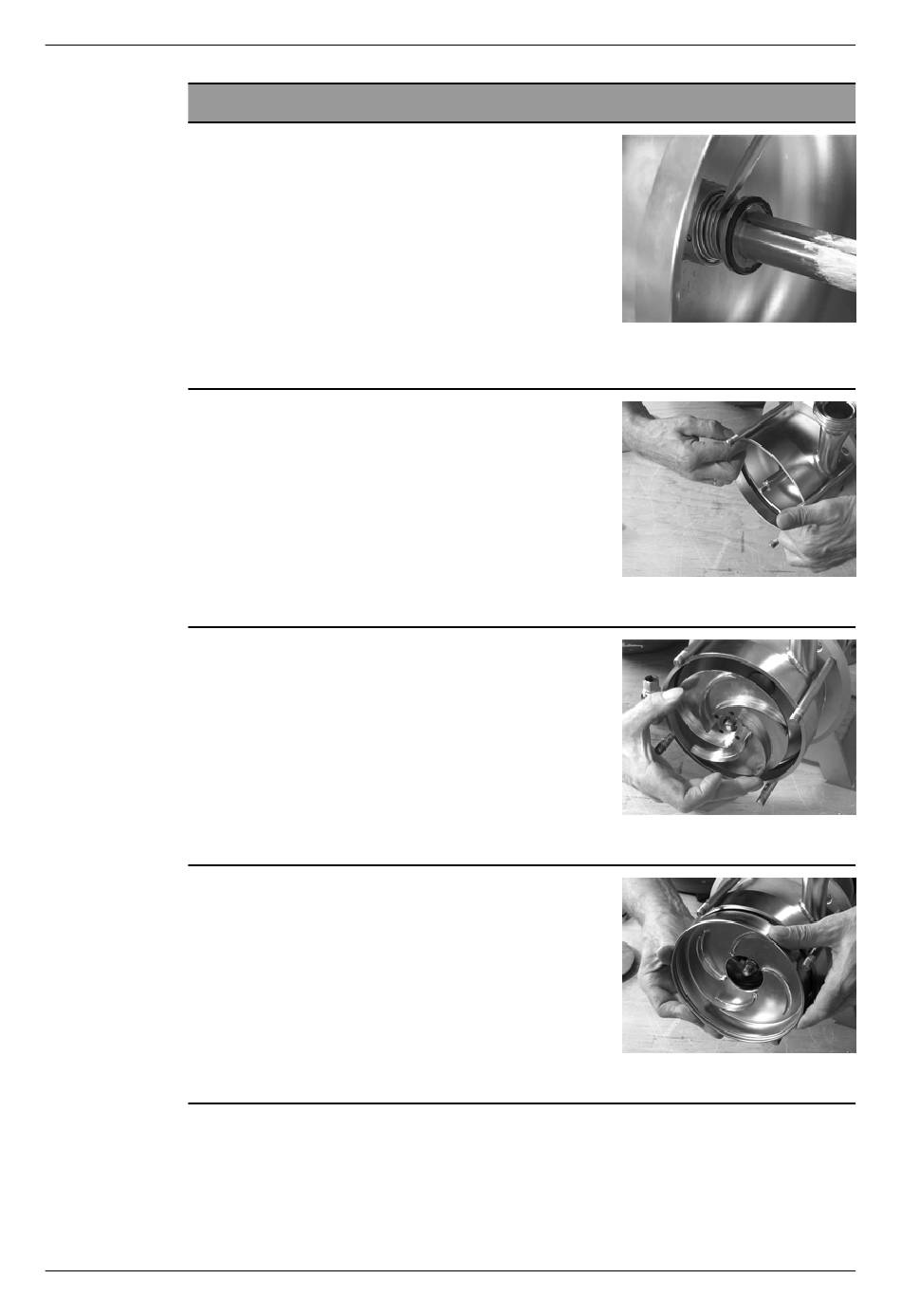

Fig.103: Ressort conique de la
garniture mécanique
Fig.104: Joint torique
Fig.105: Turbine
Fig.106: Diffuseur
