Monter le support de palier ADAPTA taille 1 et 2
Contrôler l'usure du palet d'accouplement
(0867.02) et le remplacer si nécessaire.
Glisser la moitié d'accouplement (0840.01) sur
l'arbre du moteur et la fixer avec la tige filetée
(0904.01). Veiller à ce que la moitié
d'accouplement (0840.01) se termine en affleurant
l'arbre du moteur.
Serrer légèrement la tige filetée (0904.01).
Raccorder le moteur au support de palier
(0330.00). Emboîter les deux moitiés
d'accouplement (0840.00) et (0840.01).
Raccorder le support de palier (0330.00) et le
moteur avec les vis six pans (0902.06), les
rondelles élastiques (0934.06) et les écrous six
pans (0920.09).
Couple de serrage : M10 - 35 Nm
Couple de serrage : M12 - 65 Nm
BA.10A.ADY.001.FR_1
20.07.2018
Défauts de fonctionnement / réparation

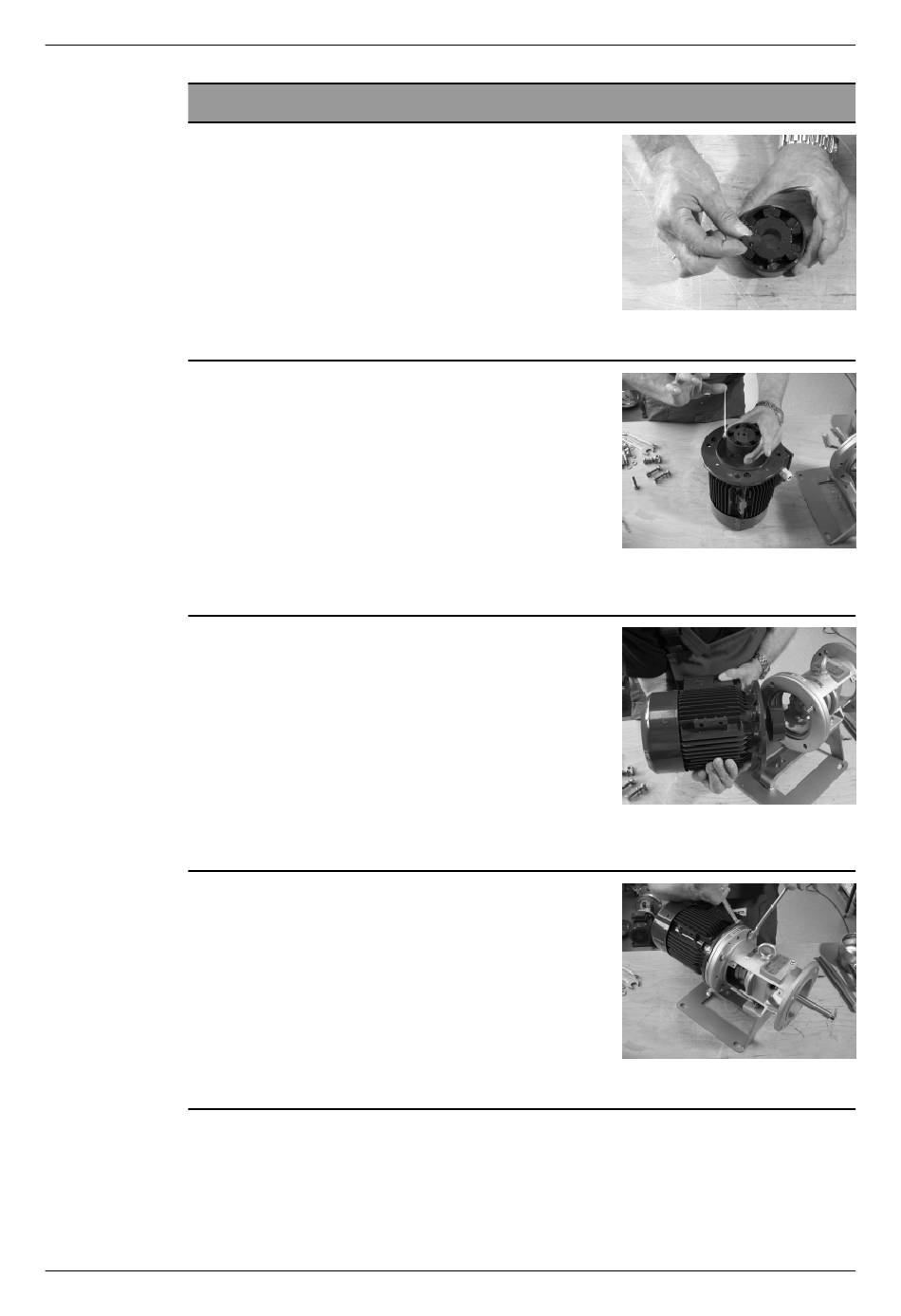

Fig.33:
Palet d'accouplement
Fig.34:
Moitié d'accouplement, côté
moteur
Fig.35:
Raccorder les moitiés
d'accouplement
Fig.36:
Support de palier monté
Remise en état
65
