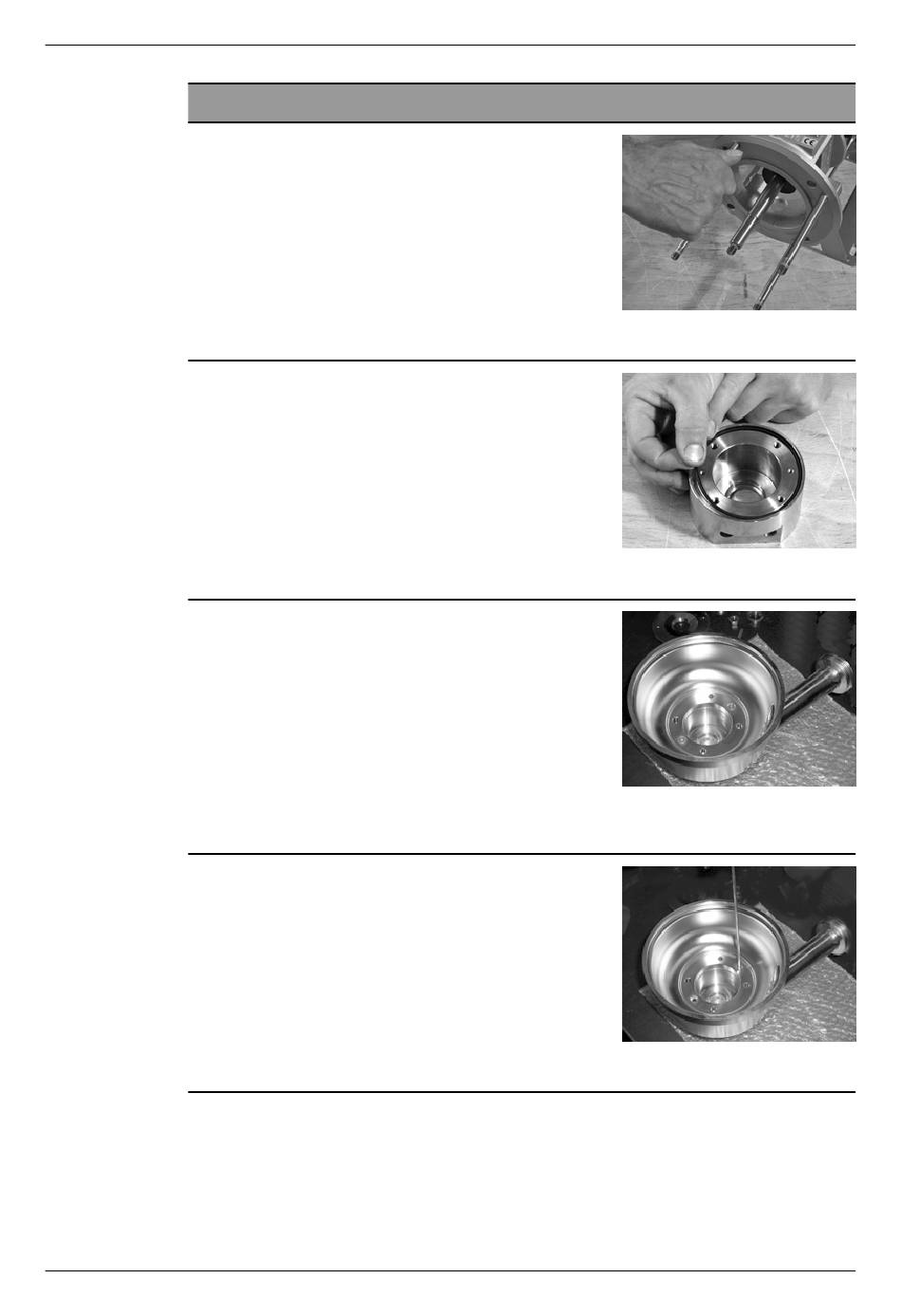

Monter la garniture mécanique double
Humecter les vis de raccordement (0905.01) de
Loctite type 243 et les serrer à la main (!) dans le
porte-roulements ou la lanterne.
Mettre le joint torique (0412.01) dans la cartouche
de garniture (0491.00).
Pousser la cartouche de garniture (0491.00) dans
le siège du corps de refoulement (0107.00).
Raccorder la cartouche d'étanchéité (0491.00) au
corps de refoulement (0107.00)
GEA Hilge CONTRA I : Fixation à l'avant avec des
vis à têtes fraisées (1000.03), couple : 1.5 - 2 Nm
GEA-Hilge CONTRA II : Fixation à l'arrière avec
des vis à six pans creux (0914.02), rondelle
(0554.03).
Couple de serrage : 8 Nm
BA.10A.ADY.001.FR_1
20.07.2018
Défauts de fonctionnement / réparation
Fig.75
Fig.76
Fig.77:
Corps de refoulement avec
cartouche d'étanchéité
Fig.78
Remise en état
79
