Monter le support de palier ADAPTA taille 3
Glisser les roulements à billes à contact oblique
(0326.00) sur l'arbre (0211.00) de manière à
obtenir une disposition en X.
Monter la rondelle d'écartement (0504.00) côté
moteur avec le circlip (0932.02).
Graisser les roulements à billes à contact oblique
(0326.00). Glisser la bague interne du roulement à
rouleaux cylindriques côté pompe (0327.00) sur
l'arbre.
Glisser l'arbre (0211.00) avec les roulements à
billes à contact oblique (0326.00) dans le support
de palier (0330.00).
Monter la rondelle d'écartement (0504.01) côté
pompe avec le circlip (0932.00).
Nettoyer le couvercle de palier côté moteur
(0360.01).
Graisser légèrement le couvercle de palier
(0360.01) sur le côté intérieur.
Fixer le couvercle de palier (0360.01). Utiliser les
rondelles élastiques (0394.05) et les vis six pans
(0901.04).
Couple de serrage : 10 Nm
68

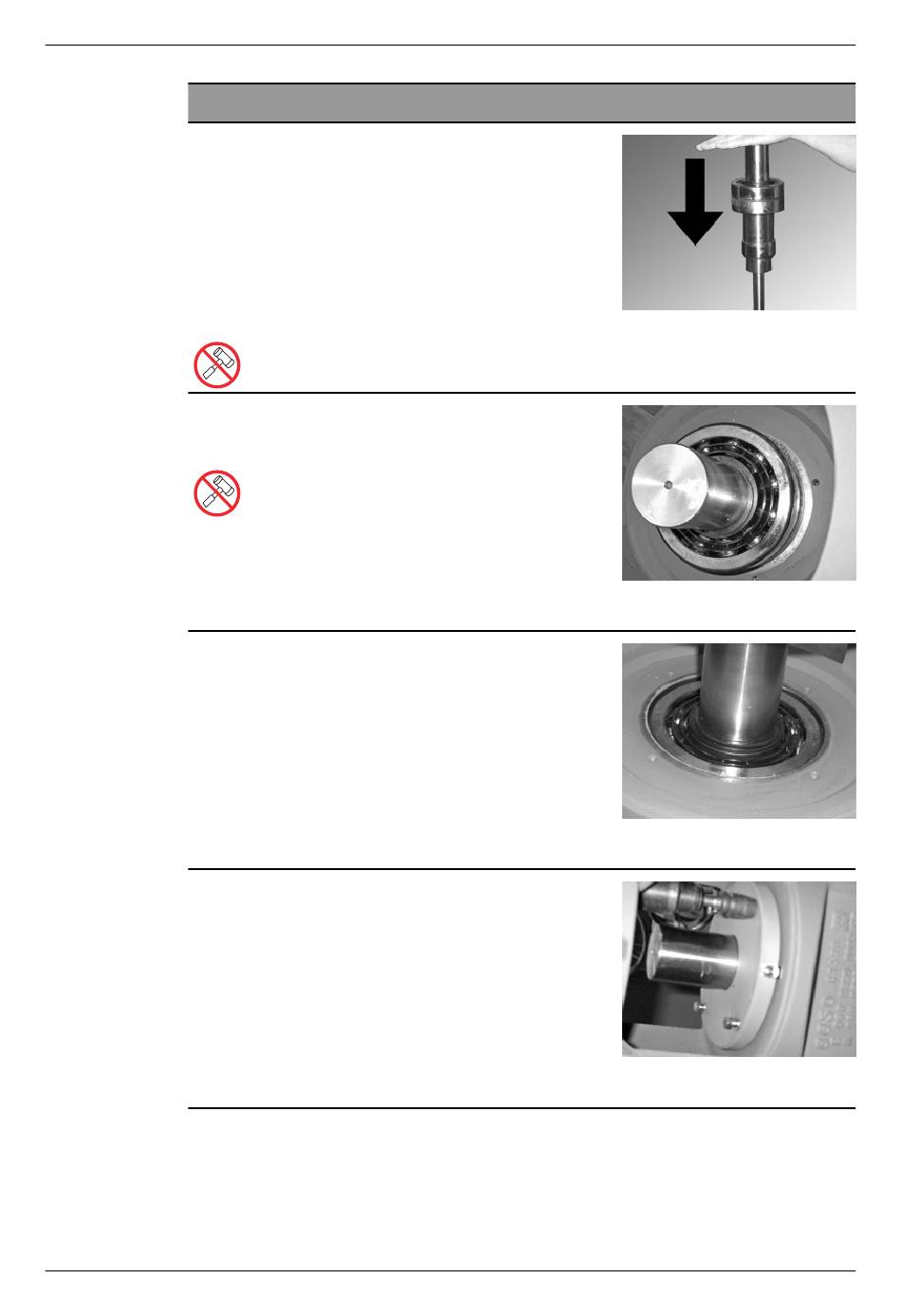

Fig.42:
