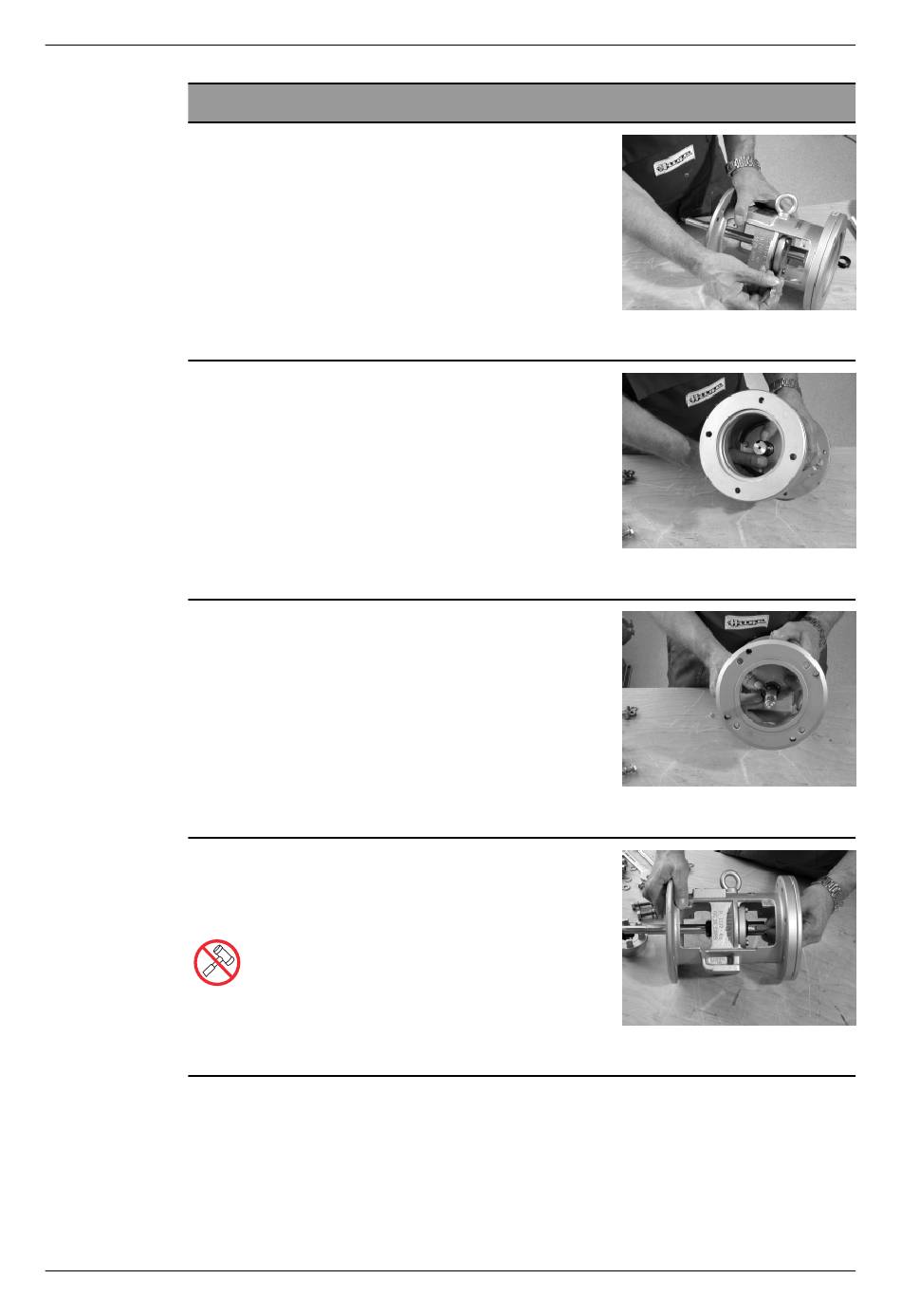

Monter le support de palier ADAPTA taille 1 et 2
Fixer le couvercle de palier (0360.01) avec les
rondelles élastiques (0934.05) et les vis six pans
(0901.04).
Couple de serrage : 8 Nm
Glisser le joint trapézoïdal (0507.05) avec la lèvre
d'étanchéité graissée sur l'arbre (0211.00) de
manière à ce que la lèvre d'étanchéité se trouve
sur le couvercle de palier (0360.01).
Glisser le joint trapézoïdal (0507.02) avec la lèvre
d'étanchéité graissée sur l'arbre 0211.00 de
manière à ce que la lèvre d'étanchéité se trouve
sur le support de palier (0330.00).
Mettre les clavettes (0940.01) dans l'arbre
(0211.00).
Ne pas utiliser de marteau ! Les paliers pourraient
être endommagés.
BA.10A.ADY.001.FR_1
20.07.2018
Défauts de fonctionnement / réparation
Fig.25:
Couvercle de palier
Fig.26:
Joint trapézoïdal
Fig.27:
Position du joint trapézoïdal
Fig.28:
Clavette
Remise en état
63
