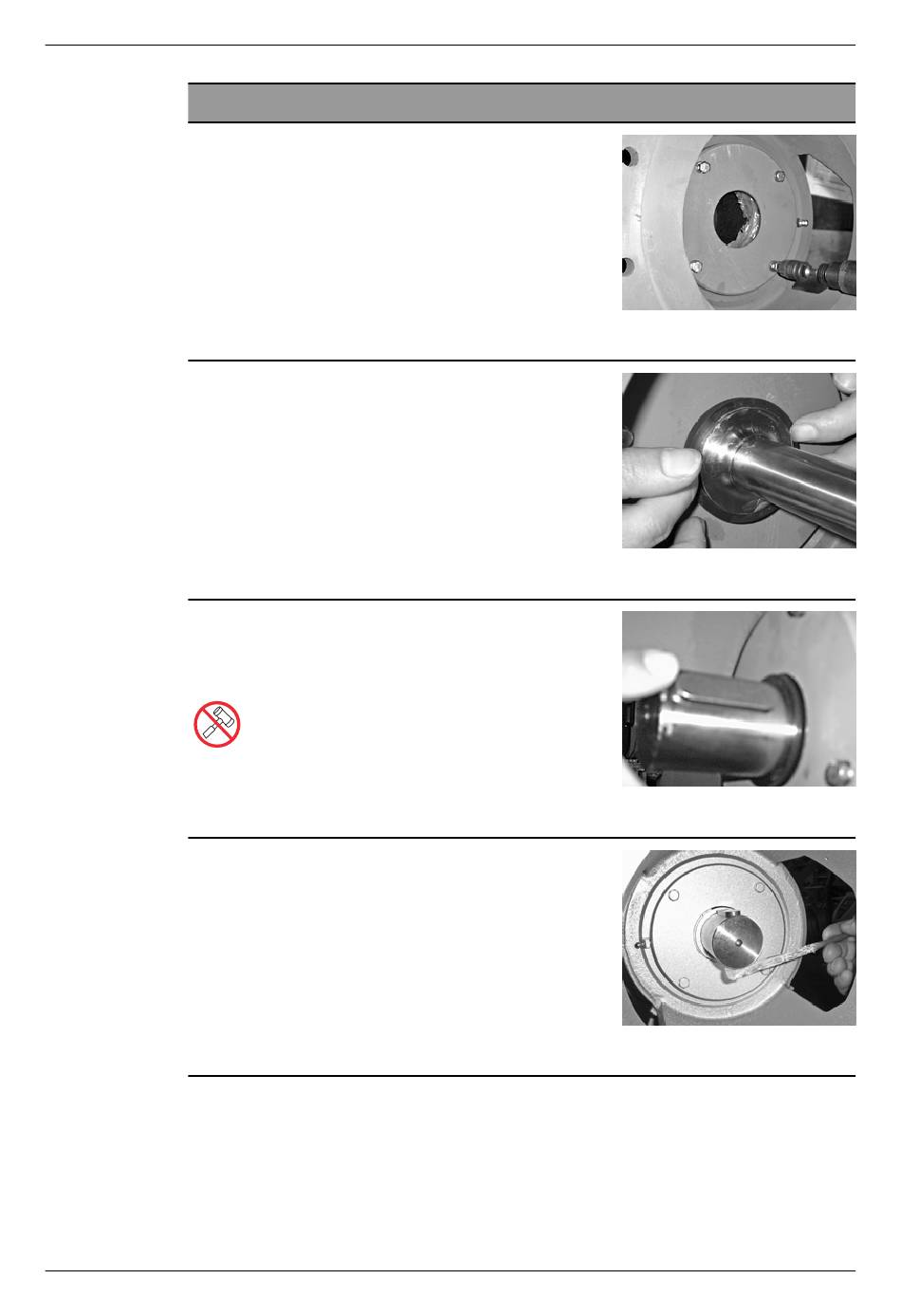

Monter le support de palier ADAPTA taille 3
Nettoyer le couvercle de palier côté pompe
(0360.00).
Graisser légèrement le couvercle de palier
(0360.00) sur le côté intérieur.
Fixer le couvercle de palier (0360.00). Utiliser pour
cela les rondelles élastiques (0934.25) et les vis
six pans (0901.03).
Couple de serrage : 10 Nm.
Glisser les joints trapézoïdaux (0507.02) et
(0507.05) avec les lèvres d'étanchéité graissées
des deux côtés sur l'arbre (0211.00) de manière à
ce que les lèvres d'étanchéité se trouvent sur les
couvercles de palier (0360.00/01).
Mettre les clavettes (0940.01) dans l'arbre
(0211.00).
Ne pas utiliser de marteau ! Les paliers pourraient
être endommagés.
Graisser le siège de l'accouplement sur l'arbre
(0211.00) avec de la pâte Klüber UH1 96-402.
BA.10A.ADY.001.FR_1
20.07.2018
Défauts de fonctionnement / réparation
Fig.46:
Couvercle de palier
Fig.47:
Joints trapézoïdaux
Fig.48:
Clavettes
Fig.49:
Siège de l'accouplement
Remise en état
69
