10.4.15 Monter la garniture mécanique double en tandem
Aides et outils du kit de montage GEA Hilge
•
•
•
•
•
•
•
Monter la garniture mécanique double en tandem
Visser les tiges filetées (0904.02) sur un ou deux
tours dans la bague d'arrêt (0516.00) et appliquer
du Loctite de type 243.
Pousser la bague d'arrêt (0516.00) dans la bonne
position sur l'arbre. Utiliser l'outil de mesure
approprié.
Bloquer la bague d'arrêt (0516.00) avec les tiges
filetées (0904.02).
Décharger les ressorts de la garniture mécanique
(0433.01) contre la bague d'arrêt (0516.00).
Utiliser pour cela l'éjecteur.
BA.10A.ADY.001.FR_1
20.07.2018
Vaporisateur
Douille de montage en plastique
Douille de montage
Loctite type 243
Pâte Klüber UH1 96-402
Éjecteur
Clé à douille avec embout en plastique
Défauts de fonctionnement / réparation

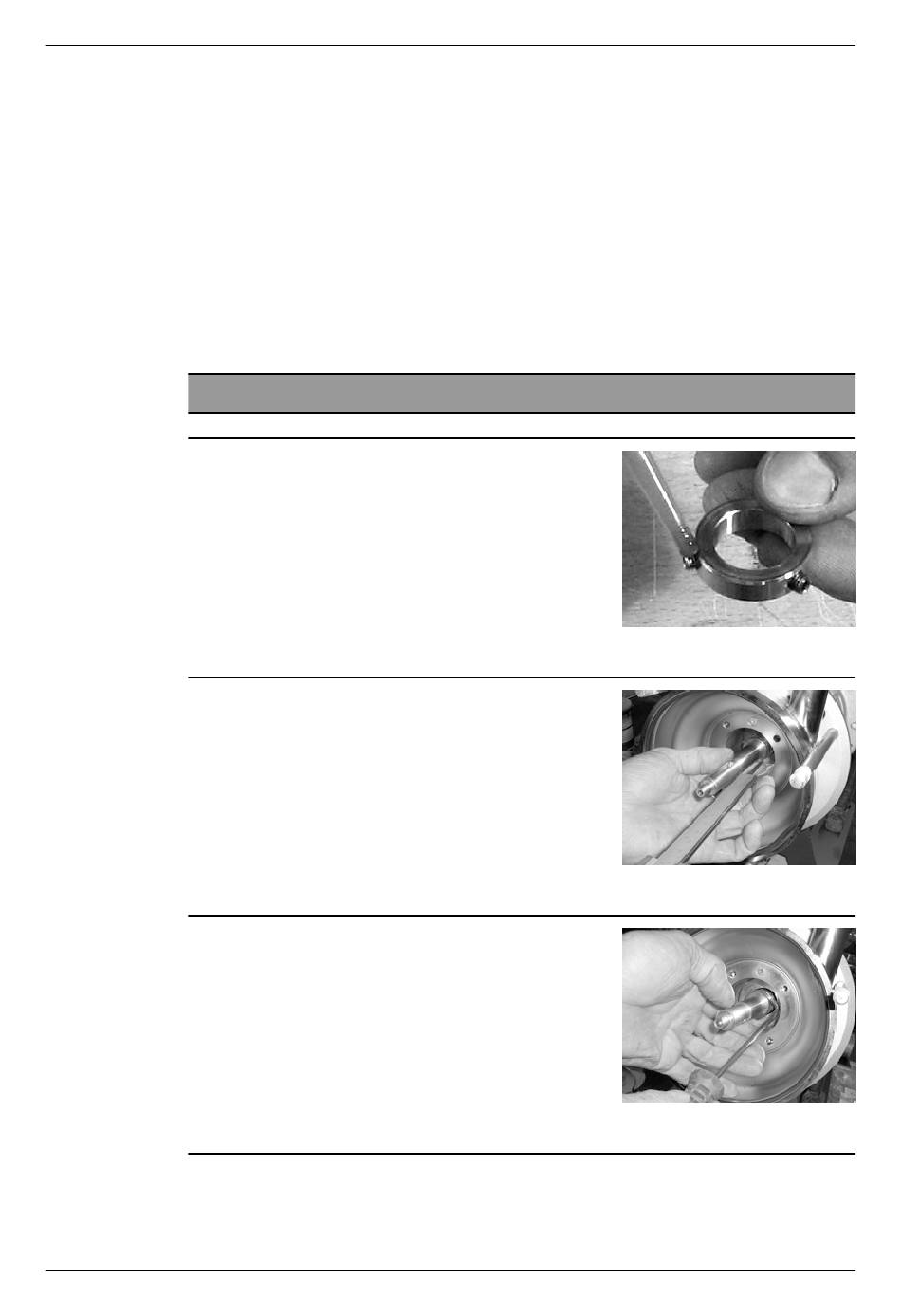

Fig.88:
Bague d'arrêt
Fig.89:
Position de la bague d'arrêt
Fig.90:
Éjecteur
Remise en état
