Monter la garniture mécanique double en tandem
Humidifier les joints toriques (0412.03) avec de
l'eau et les insérer dans les vis stériles (0918.00).
Mettre le joint torique (0412.01) dans le couvercle
d'étanchéité (0471.00).
À l'aide des vis stériles (0918.00), fixer le
couvercle d'étanchéité (0471.00) sur le couvercle
du logement (0161.00).
Couple de serrage : M6 : 8 Nm
→ La garniture mécanique côté atmosphère est montée.
84
Attention
Risque d'hygiène, sécurité alimentaire
Risque d'hygiène, sécurité alimentaire
► Toujours serrer les vis stériles à l'aide
d'une clé à pipe avec douille.
Remarque !
Les étapes suivantes pour le montage de la garniture mécanique côté
produit sont identiques au montage des garnitures mécaniques
simples. Pour la garniture mécanique à ressort conique, suivez les
étapes au chapitre Section 10.4.12, Page 74. Pour la garniture
mécanique d'hygiène hermétique, suivez les étapes au chapitre
Section 10.4.12, Page 74.

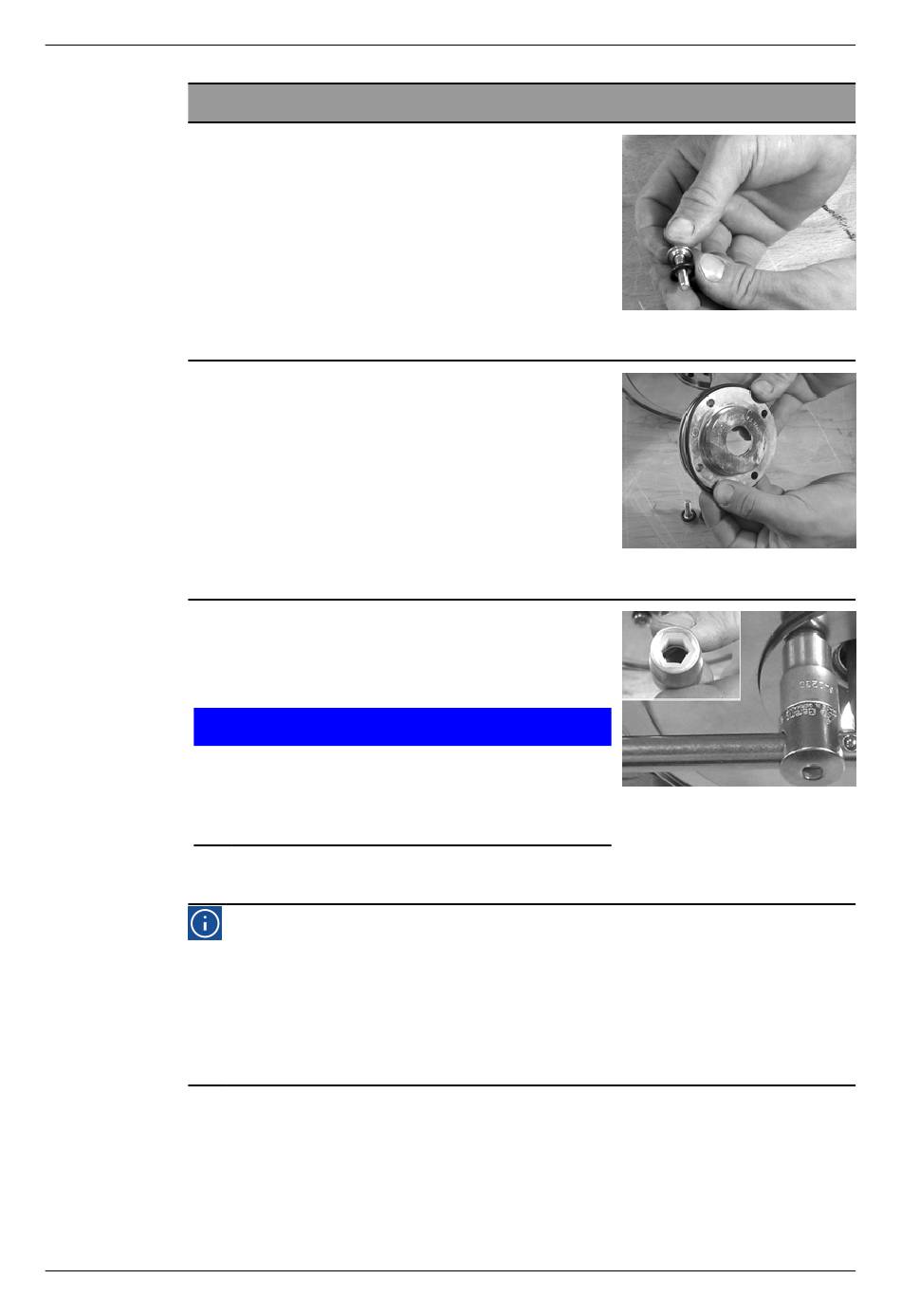

Fig.91:
Vis stérile
Fig.92:
Couvercle d'étanchéité
Fig.93:
Couvercle d'étanchéité
