Balayeuse Eco

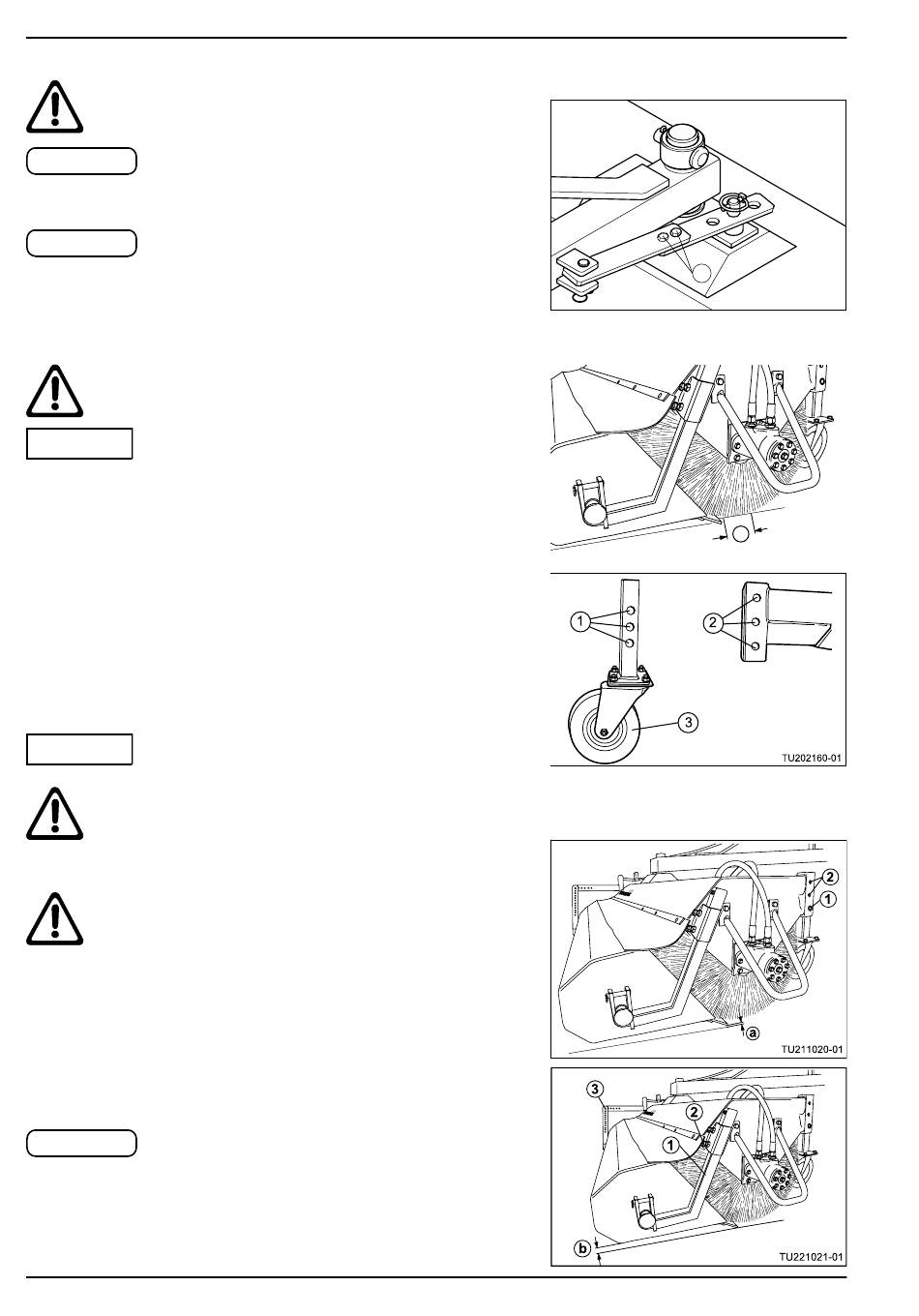

.4.7 Protection contre les surcharges
Les consignes de sécurité données dans le
chap. 3.3 sont strictes !
Pour la protection contre les surcharges lors d'un
REMARQUE
heurt contre un obstacle, les deux fers d'inclinaison
sont reliés par deux vis de cisaillement (1).
Pour remplacer les vis de cisaillement (1),
REMARQUE
utiliser uniquement des vis de filetage M8 et
de classe de résistance 8.8.
.4.8 Réglage de la surface balayée
Les consignes de sécurité données dans le
chap. 3.3 sont strictes !
Lorsque la balayeuse fonctionne, la surface balayée
ATTENTION
doit avoir une largeur a = 6 - 10 cm. (soulever la balay-
euse, la surface nettoyée doit être large de 6-10 cm).
• L'usure des poils du balai est compensée par réglage
des roues d'appui et du bac.
• Le réglage doit être fait de telle manière qu'une surface
de balayage large de 6 à 10 cm soit visible quand le vé-
hicule porteur est à l'arrêt et la balayeuse abaissée.
• Le réglage en hauteur des roues d'appui (3) a lieu par
pas de 2 cm en fixant les barres perforées (2) et (1) en
conséquence.
Le réglage des deux roues, et s'il y en a une
ATTENTION
de la 3ème roue d'appui, doit être uniforme.
Effectuer les travaux de transformation sur la ba-
layeuse uniquement lorsque la commande hydrau-
lique est arrêtée. Retirer la clé de contact et proté-
ger le véhicule porteur contre toute mise en mar-
che imprévue et contre tout roulement !
Tenir compte du poids à vide de la balayeuse !
• Enlever la protection de la cheville (1).
• Retirer la cheville (1), régler la hauteur de la roue d'appui.
• Insérer la cheville (1) dans le trou libre de la plaque per-
forée (2) et la bloquer.
• Maintenir la distance (a) entre lame de balayage et sol la
plus petite possible.
L'ajustage horizontal et vertical du bac à déchets
REMARQUE
par rapport au balai est réalisé à l'aide du bras
(1) et de la vis (3). Faire le réglage de manière à
ce que la distance au sol (b) soit de 50 mm.
• Adapter également les barres perforées (3) de vidange.
1
TU201262-01
a
TU201022-01
