Balayeuse Eco
Transformation pour l'attelage à l'avant
Les consignes de sécurité données dans le
chap. 3.3 sont strictes !
Risque d'accident !
Veiller au positionnement sûr de la balayeuse Eco,
en améliorer éventuellement la protection.

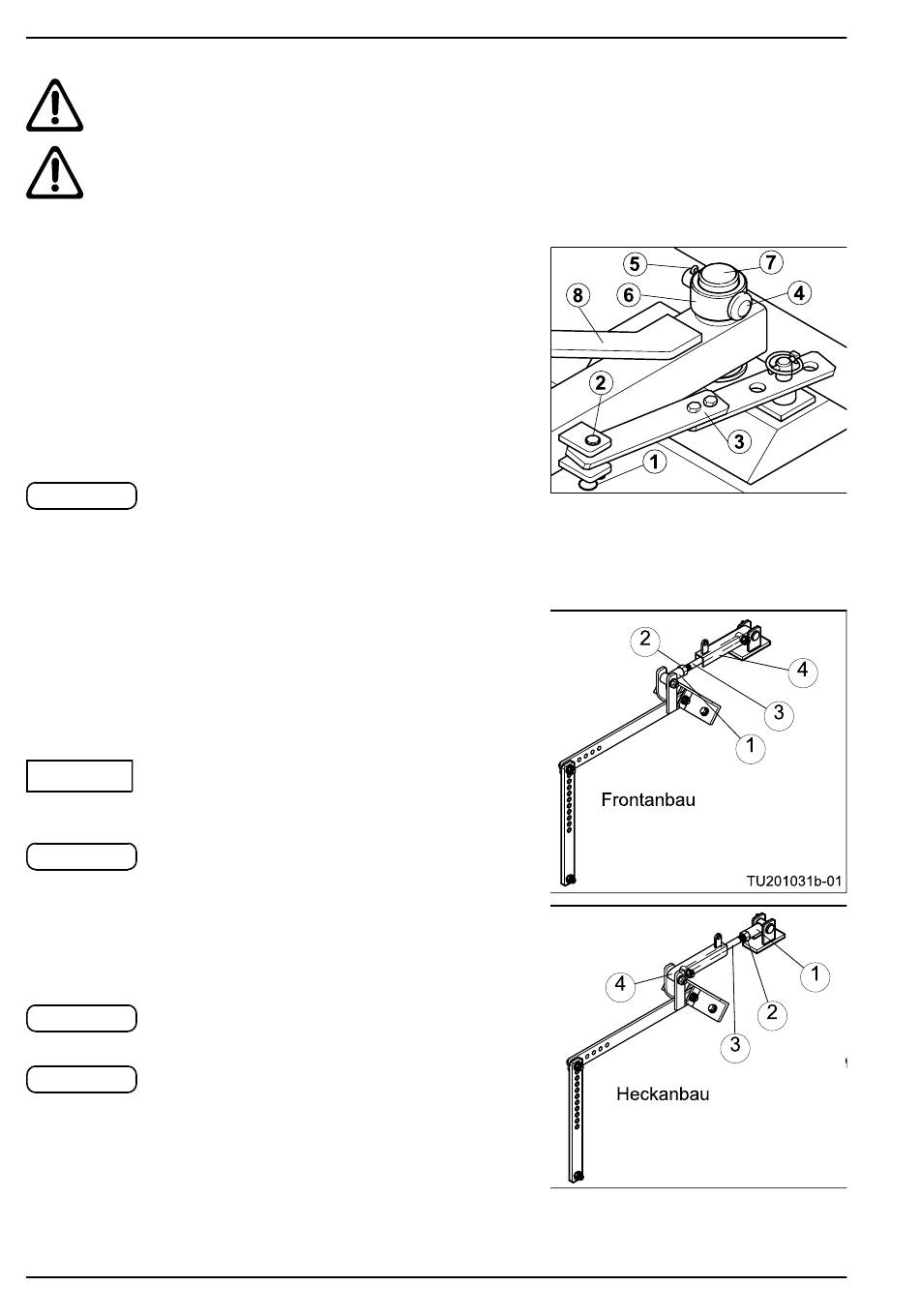

• Retirer les tuyaux hydrauliques de la boucle du support
à trois points.
• Démonter la goupille à ressort (1) et la cheville (2).
• Faire pivoter le fer d'inclinaison (3) ou le cylindre
d'inclinaison sur le côté.
• Démonter la cheville (4) avec goupille de retenue (5) et
retirer la douille (6) de l'axe central (7).
• Soulever le support à trois points de l'axe central et le
replacer tourné de 180 degrés.
Tenir compte du poids à vide du support à
REMARQUE
trois points. Faire éventuellement monter la
béquille.
• Remonter la douille (6) avec cheville (4) et goupille de
retenue (5) sur l'axe central.
• Réassurer le fer d'inclinaison (3) ou le cylindre
d'inclinaison à l'aide de la cheville (2) et de la goupille à
ressort (1).
• Réaccrocher les tuyaux hydrauliques dans la boucle du
support à trois points.
Contrôler la pose des tuyaux hydrauliques,
ATTENTION
leur accrochage et leur écrasement pouvant
facilement provoquer des dommages.
Pour la balayeuse Eco avec bac à déchets,
REMARQUE
le mécanisme de vidange doit aussi être
transformé.
• Inverser les pièces (1), (2), (3) et (4) selon la variante
d'attelage et les reverrouiller (voir représentation ci-con-
tre).
Remplacer les écrous autobloquants après
REMARQUE
chaque desserrage !
Le montage à l'avant a lieu dans le même
REMARQUE
ordre que le montage à l'arrière (voir page
précédente).
1
