6. Montez le collecteur de la vanne d'agitation, le
joint et la vanne maîtresse avec un collier serré
à la main (B de Figure
7. Placez 1 joint entre les brides du collecteur de
vanne d'agitation et le raccord adaptateur du
régulateur de pression d'agitation (C de
97).
8. Montez le collecteur de vanne d'agitation, le joint
et le raccord adaptateur avec un collier serré à
la main (C de Figure
9. Montez la vanne d'agitation sur le support à
l'aide du boulon à embase et du contre-écrou
que vous avez retirés à l'opération
de la vanne d'agitation du collecteur (page
et serrez l'écrou et le boulon à un couple de
1 017 à 1 243 N-cm (90 à 110 po-lb).
10. Si vous avez desserré la fixation de la vanne
maîtresse, serrez l'écrou et le boulon à un
couple de 1 978 à 2 542 N-cm (175 à 225 po-lb).
Repose du collecteur de la vanne
maîtresse des rampes
1. Alignez la bride du collecteur de la vanne
maîtresse, 1 joint et la bride de la vanne de
dérivation de la vanne maîtresse (A de
98).
97).
Figure
97).
2 de Dépose
73),
Figure
1. Bride de serrage
2. Joint
3. Collecteur (vanne
maîtresse des rampes)
4. Bride (dérivation – vanne
maîtresse des rampes)
5. Boulon à embase
2. Montez le collecteur de la vanne maîtresse des
rampes, le joint et la vanne de dérivation de la
vanne maîtresse avec un collier serré à la main
(A de Figure 98).
3. Alignez la bride du collecteur de la vanne
maîtresse, 1 joint et le collecteur de la vanne
d'agitation (B de
4. Montez le collecteur de la vanne maîtresse, le
joint et le collecteur de la vanne d'agitation avec
un collier serré à la main (B de
5. Alignez la bride du collecteur de la vanne
maîtresse, 1 joint et le raccord coudé à 90° (au
bout du flexible du débitmètre; voir B de
98).
6. Montez le collecteur de la vanne maîtresse, le
joint et le raccord coudé à 90° avec un collier
serré à la main (B de
7. Montez la vanne d'agitation sur le support à
l'aide du boulon à embase et du contre-écrou à
embase que vous avez retirés à l'opération
Dépose du collecteur de vanne de section (page
79

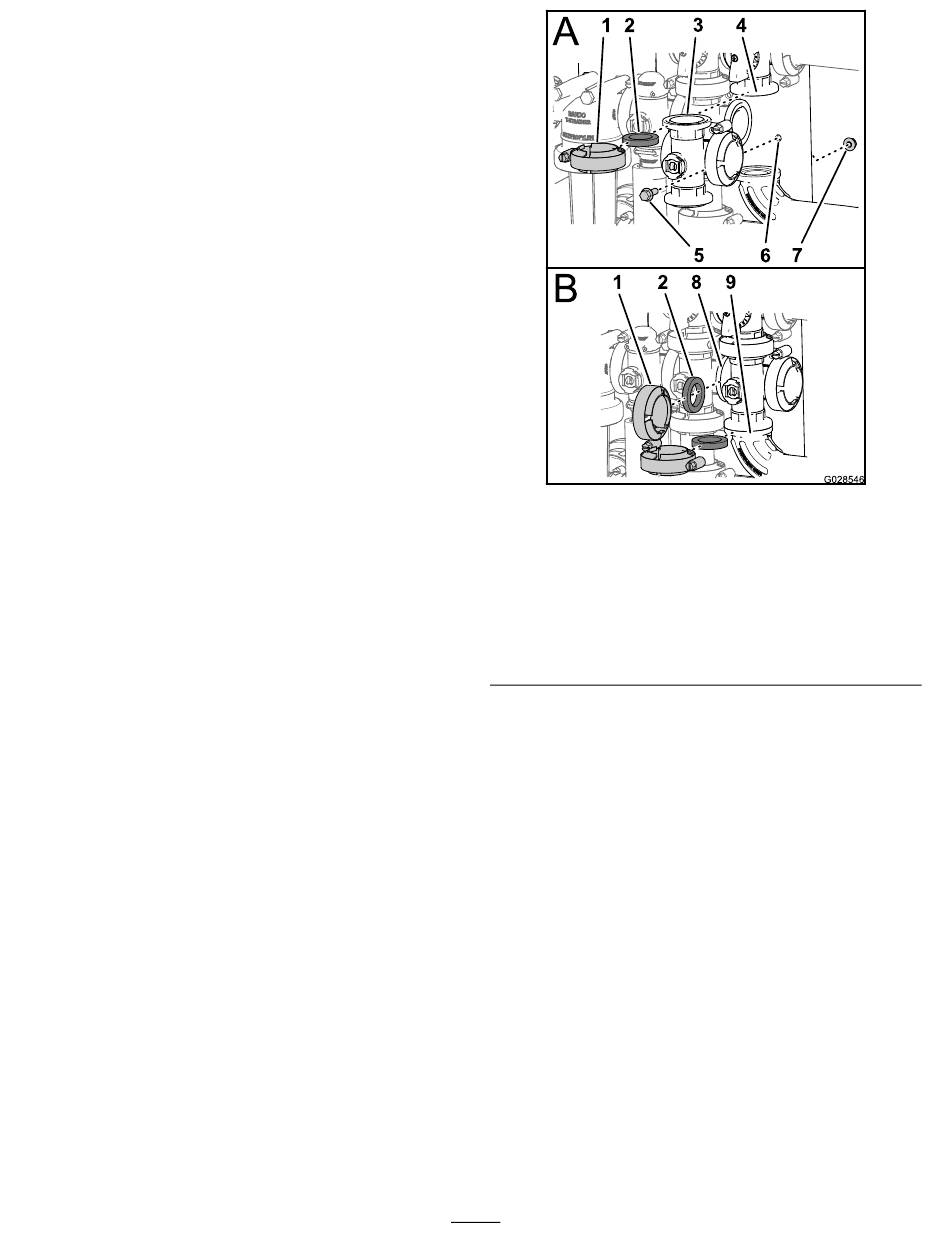

Figure 98
6. Support de vanne
7. Contre-écrou à embase
8. Bride (vanne d'agitation)
9. Raccord à bride à 90°
Figure 98).
Figure 98).
Figure 98).
g028546
Figure
2 de
