Utilisation
Remarque: Les côtés gauche et droit de la machine sont
déterminés d'après la position d'utilisation normale.
PRUDENCE
Si vous laissez la clé dans le commutateur
d'allumage, quelqu'un pourrait mettre le moteur en
marche accidentellement et vous blesser gravement,
ainsi que toute personne à proximité.
Avant tout entretien, retirez la clé de contact.
Contrôle du lubrifiant du
boîtier d'engrenages
Périodicité des entretiens: Toutes les 50 heures
Le boîtier d'engrenages est conçu pour fonctionner avec de
l'huile pour engrenages SAE 80–90. Le boîtier d'engrenages
est rempli de lubrifiant à l'usine. Vérifiez toutefois le niveau
du liquide avant d'utiliser le plateau de coupe. Le boîtier
d'engrenages a une capacité de 283 ml.
1. Placez la machine et le plateau de coupe sur une surface
plane et horizontale.
2. Retirez le bouchon de remplissage-jauge au sommet du

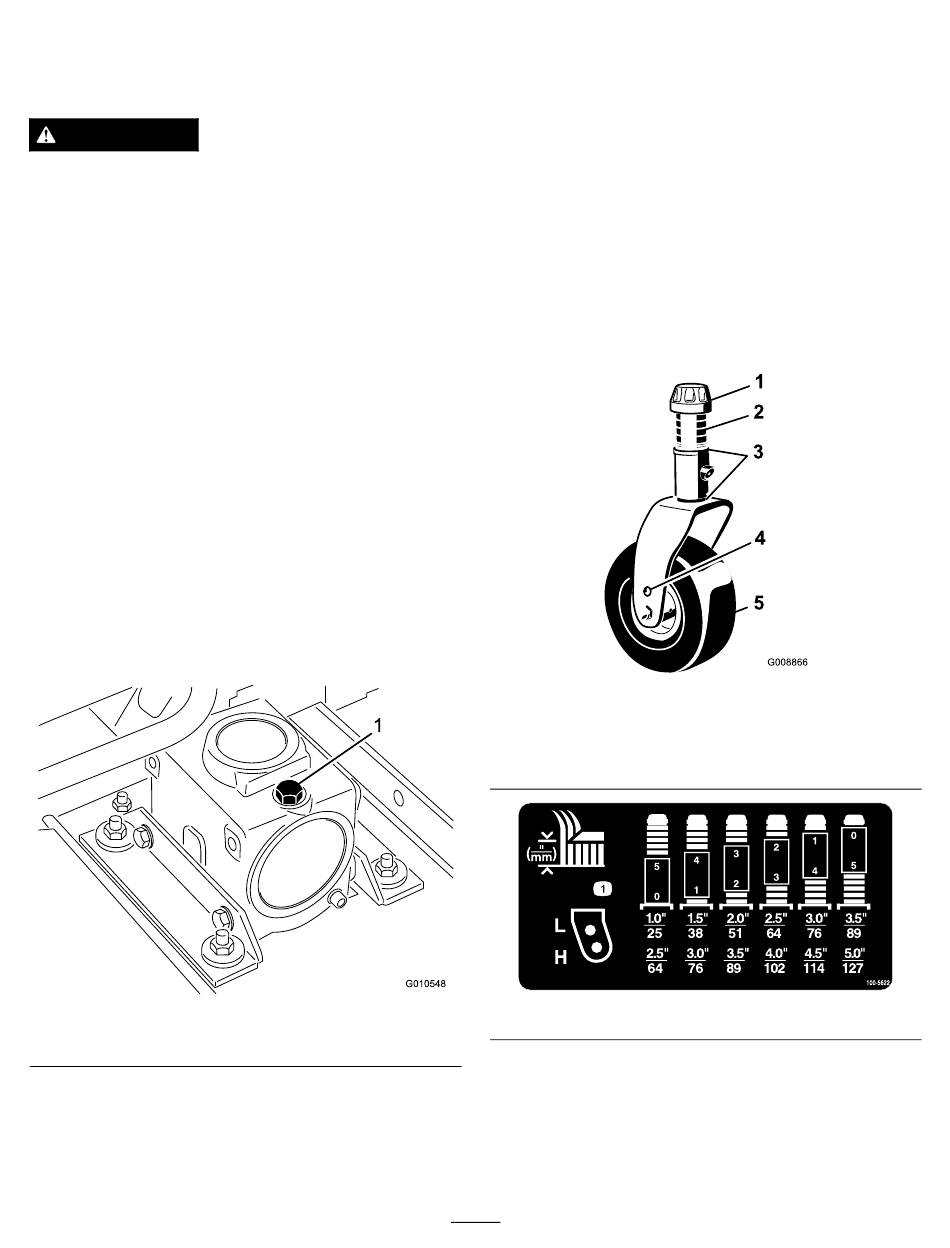

boîtier d'engrenages (Figure 6) et vérifiez que le niveau
de lubrifiant se situe entre les repères de la jauge. Si le
niveau de lubrifiant est bas, ajoutez suffisamment de
lubrifiant pour faire monter le niveau entre les repères.
1. Jauge/bouchon de remplissage
Figure 6
Réglage de la hauteur de
coupe
La hauteur de coupe est réglable de 25 à 127 mm par paliers
de 13 mm. Pour régler la hauteur de coupe, positionnez les
essieux des roues pivotantes dans les trous supérieurs ou
inférieurs des fourches pivotantes et ajoutez ou retirez le
même nombre d'entretoises sur les fourches.
1. Mettez le moteur en marche et relevez le plateau de
coupe pour pouvoir changer la hauteur de coupe.
Arrêtez le moteur et enlevez la clé de contact après
avoir relevé le plateau de coupe.
2. Placez les essieux des roues pivotantes dans les
mêmes trous sur toutes les fourches. Pour choisir
les trous corrects pour la hauteur de coupe requise,
reportez-vous à Figure 7, Figure 8 et Figure 9.
1. Chapeau de tension
2. Entretoises
3. Cales
Remarque: Lorsque la hauteur de coupe est égale
ou supérieure à 64 mm, le boulon d'essieu doit se
trouver dans le trou inférieur de la fourche pivotante
pour prévenir l'accumulation d'herbe entre la roue et
la fourche. Avec des hauteurs de coupe inférieures à
64 mm, si des dépôts d'herbe sont détectés, inversez le
12
Figure 7
4. Trous de montage d'axe
5. Roue pivotante
Figure 8
