Wartung
8.2

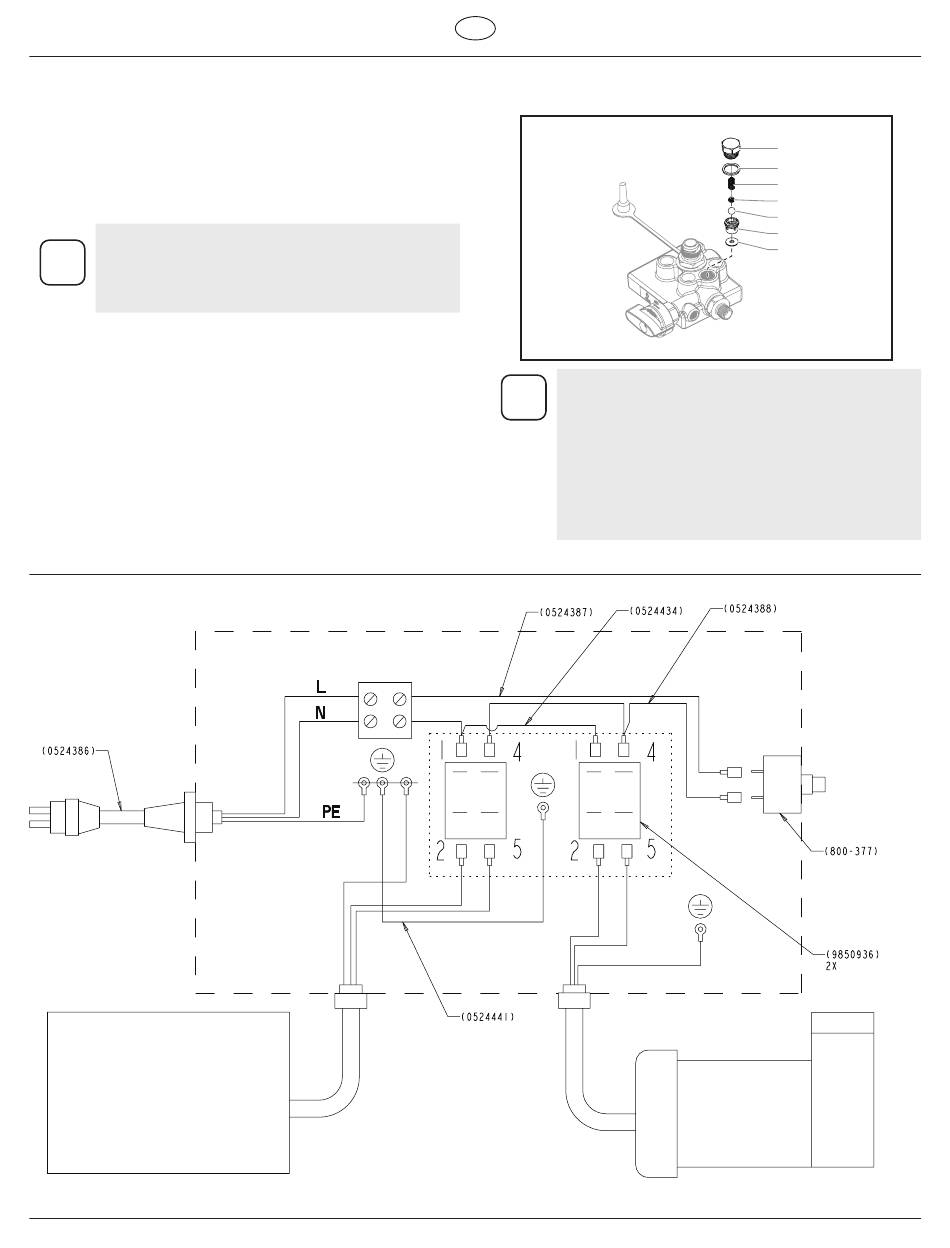

Entfernen und Reinigen des Auslassventils

Es kann notwendig sein, das Auslassventil auszubauen und zu
reinigen, oder die durch normalen Gebrauch abgenutzten Innenteile
zu ersetzen.
1. Auslassventilmutter (a) mit Schlüssel entfernen.
2. Kugelabsperrteil (d) und kleinen Feder (c) im Inneren des
Ventils mit Drahthaken bzw. Pinzette entfernen. Falls
gebrochen oder abgenutzt, Feder ersetzen.
Die Feder wird mit einer bestimmten Spannung
i
hergestellt. Feder daher nicht strecken. Keine
ungeeigneten Ersatzfedern einsetzen. Siehe
Farbpumpenbauteildiagramm für die entsprechende
Ersatzteilnummer.
3. Kugelkäfig (f) und Kugel (e) entfernen.
4. Alle Teile gründlich reinigen. Falls die Kugel oder der
Kugelkäfig abgenutzt oder beschädigt sind, durch neue
Ersatzteile ersetezen. Für die ordentliche Funktion des Ventils,
muss die Kugel den Käfig gut abdichten.
5. Alle Teile sind vor Wiedereinbau leicht mit Öl zu bestreichen.
6. Ventilkugel (e) einsetzen.
7. Kugelkäfig (f) und Feder einsetzen. Stellen Sie sicher dass
die O-Ringe (b,g) richtig positioniert sind und dass der
Deckelzapfen richtig in der Feder sitzt.
9.

Elektrisches Schaltbild

Kompressor
D
8. Ventilkörper fest mit Schraubenschlüssel festziehen. Nicht zu
stark festziehen.
Der Verschleiß an der Kugel ist optisch fast nicht
i
zu erkennen. Um ein abgenutztes Auslassventil
zu prüfen, Druckreglerknopf im Uhrzeigersinn auf
das höchste Niveau stellen, und für 10-15 Minuten
Wasser nur durch die Pumpe zirkulieren lassen, ohne
den Abzug der Pistole zu betätigen.
Bei defektem Ventil wird der Deckel sehr heiß.
Funktioniert das Ventil richtig, entspricht die
Temperatur des Deckels in etwa der Temperarur des
durchlaufenden Wassers.
Marron
Blau
Blau Marron Blau
14
Elektrisches Schaltbild
(a)
(b)
(c)
(d)
(e)
(f)
(g)
Marron
Pumpe
Finish 230 AC Compact
Schutzschalter
