Installatie- en gebruikershandleiding Piccolo Pure

2.16. Principe-beeld bij gebruik van Pure als bedieningspaneel

Kachel
Adapter printplaat
OLEA 99

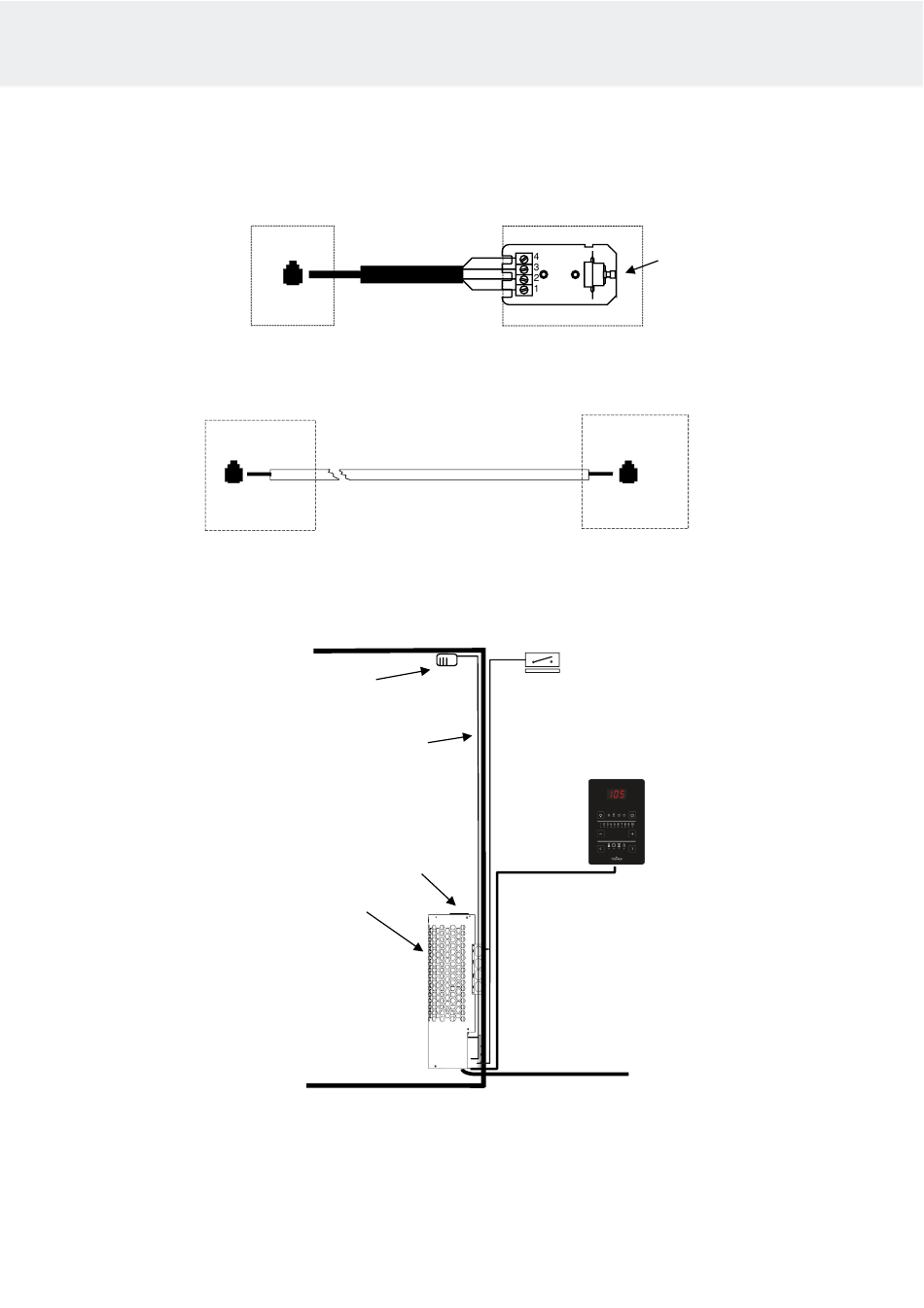

Afbeelding 13 Principebeeld bij gebruik van Pure als bedieningspaneel
Sensorkabel
silicone 4 x 0,25 mm²
Kachel
Adapter printplaat
1 = Blauw
OLEA 99
2 = Wit
3 = Rood
4 = Geel
RJ 10 tussenkabel
Principe-afbeelding
Sensor
OLET 31
Silicone 4 x 0,25 mm²
Waterreservoir
Kachel
Begren
zer
OLET 31
Bedieningspa
neel
Pure
Deurschakelaar
BedieningspaneelPure
LET OP!
Bekijk gedetailleerdere
installatie-instructies
in het
bedieningspaneel
Ingangsspanning
230 V – 240 V 1N~ / 2~
400V – 415V 2N~
