TABLA DE LOS MATERIALES DE LA SUPERFICIE DE FIJACIÓN
Materiales de la superficie de fijación
Acero
Aluminio
Aluminio
Cemento armado
Placa de cartón yeso/Perforados
Madera maciza
HERRAMIENTAS PARA EL MONTAJE:
ca 3-15 Nm; Llave para tornillos Allen 4mm, 5mm; Llave fija 8mm,
10mm; Juego de brocas, taladro, atornillador; Destornilladores en

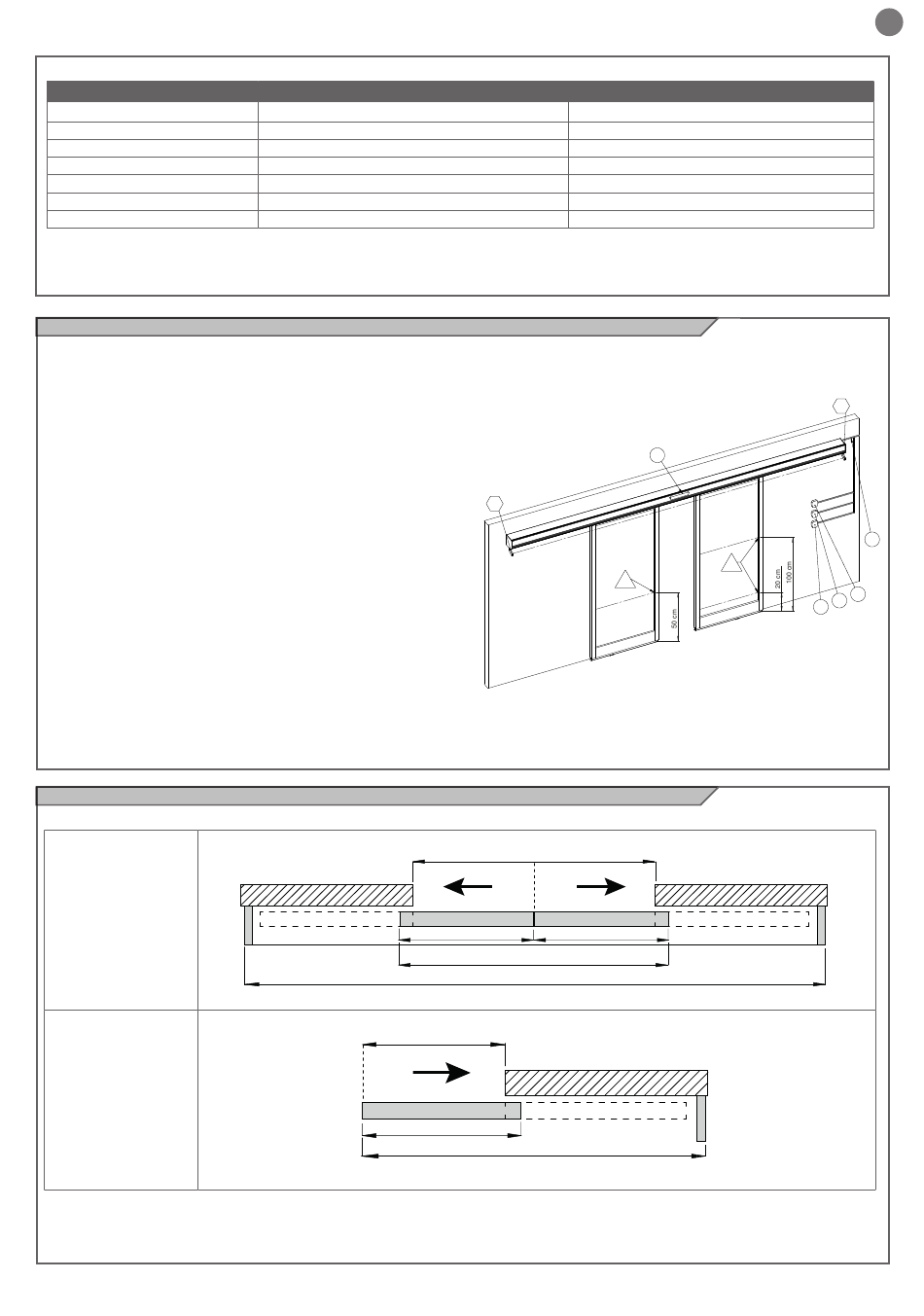

4.2 - Preparativos eléctricos
Todos los cables deben llegar, observando el cofre del automati-
smo, al extremo derecho con una longitud superior a 3 m aprox.
1. Selector de función (cable blindado 8 x Ø 0,22 mm)
2. Pulsador de mando opcional (cable 2 x Ø 0,22 mm)
3. Mando de llave o de código exterior (cable 4 x Ø 0,22 mm)
4. Cable de alimentación (Neutro, Línea, Tierra) (cable 3 x Ø 1,5
mm)
5/6. Fotocélulas de seguridad (cable suministrado que se debe ten-
der hasta dentro del perfil superior)
7. Órganos de impulso (radar) (cable 4 x Ø 0,22 mm)
8. En las entradas con dos hojas correderas antipánico pivotantes
(fijas laterales o pared) el automatismo debe montarse en la parte
exterior para permitir que las hojas pivoteen en cualquier posición
de deslizamiento; por lo tanto, es necesario instalar fotocélulas de
STOP del motor en caso tener que pivotar las hojas.
Si además de las hojas correderas también hubiera hojas semi-
fijas laterales pivotantes, entonces en lugar de las fotocélulas de
STOP será suficiente instalar dos contactos eléctricos que abran el
circuito, bloqueando las hojas correderas, en caso de apertura de
las hojas semifijas (que se producirá cada vez que se pivoteen las
hojas correderas).
NOTA Si se utilizara un par de fotocélulas, la altura de fijación
desde el suelo será de 50 cm. Si se utilizaran dos pares de fo-
tocélulas, la altura de fijación desde el suelo será de 20 y 100
cm.
4.3 - Ensamblajes y regulaciones de las hojas
2 HOJAS
1 HOJA
Espesor mínimo
5 mm
6 mm
3 mm
>120 mm en el punto más delgado
Obligatorio reforzar con estructura de acero 5 mm
50 mm
Llave dinamométri-
PL
LA
M8
M8
Inserciones roscadas M8
Tacos Ø 14 mm Tornillo cabeza hexagonal M8
M8
Tirafondos cabeza hexagonal 13 mm Ø 8 mm
estrella (pequeño, mediano), plano (pequeño); Tijeras de electrici-
stas.
8
6
PL
LA
LA
LE
LT
LT
Tipo de tornillo
7
5
1
ES
8
4
3
2
55
