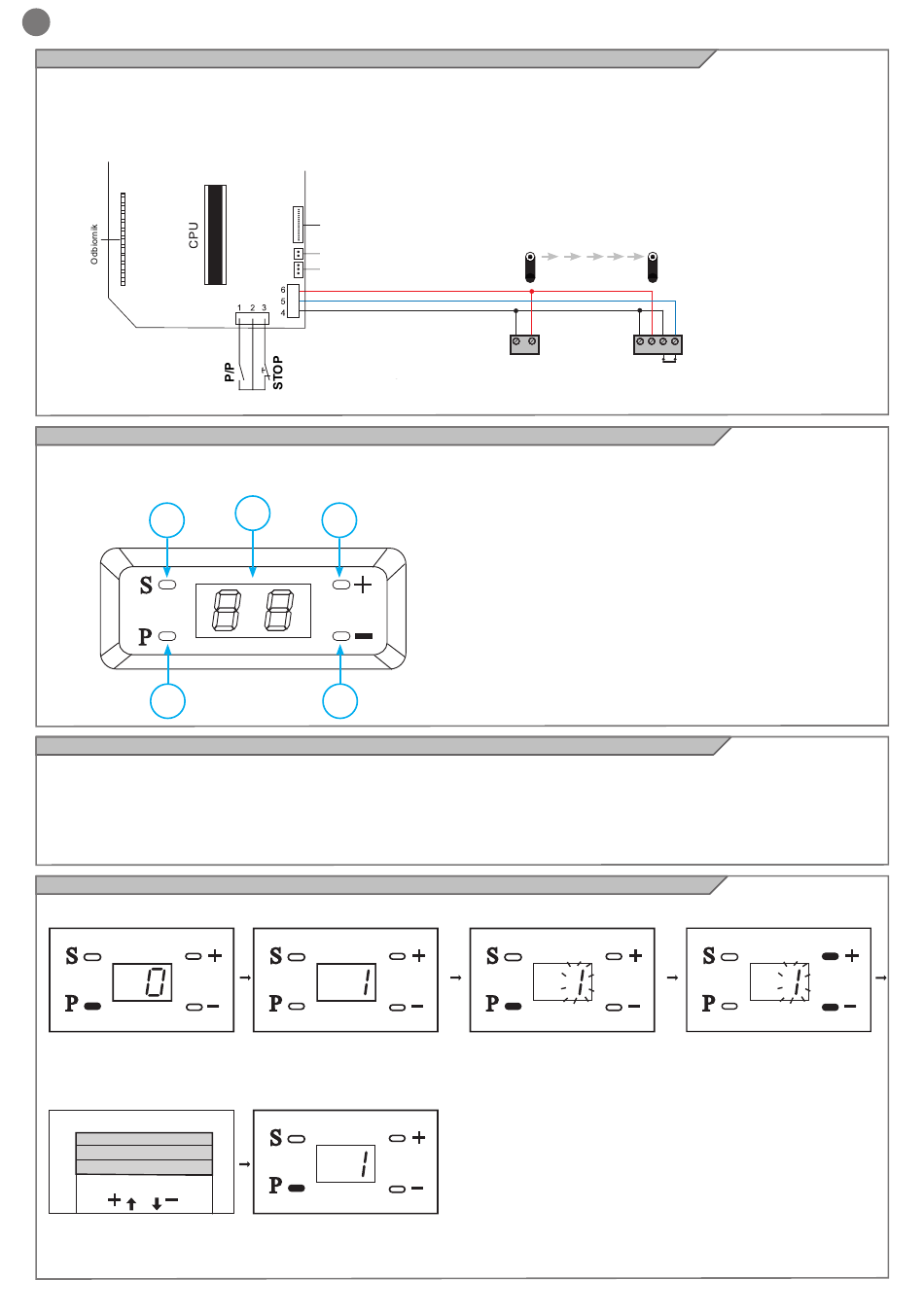

4.5 Połączenia elektryczne
UWAGA - Przed dokonaniem podłączeń należy sprawdzić, czy centrala nie jest zasilana
Schemat okablowania fotokomórki, połączenie zabezpieczające STOP i sterowanie krok po kroku P/P
Przełącznik polecenia awaryjnego Stop musi zostać podłączony pomiędzy numerem 2 i 3 (Przełącznik normalnie zamknięty NC)
Przełącznik polecenia kork po kroku P/P musi zostac podłączony pomiędzy n. 2 a 1 (Przełącznik normalnie otwarty NA)
4.6 Struktura głównego silnika i panel programó
W "TRYBIE NORMALNYM", czyli, gdy podłączy się zasilanie do systemu, wyświetlacz LCD dwucyfrowy obraca się i po 30 sekundach się
wyłącza
2
1
4.7 Personalizacja instalacji
Programowanie
Przygotowanie A. Delikatnie przesuń bramę, aby aktywować wózek i aby system automatyczny mógł ją poprowadzić.
B. Włącz system. Włączy się lampka, jednostka wyda jeden sygnał dźwiękowy, a ekran wyświetli "0" w cyklach.
Uwaga: Jeśli programowanie nie zostało jeszcze zakończone, ustawienie mogą zostać usunięte automatycznie. Jeśli zaprogramowałeś
nieprawidłowe dane, wyłącz y ponownie włącz jednsotkę
4.8 Regulacja limitu otwarcia
NB: zapisane dane nie wywołają żadnego efektu, jeśli procedura ta wykorzystywana jest do regulacji limitu zamykania bramy
Naciśnij i przytrzymaj przycisk
"P" (przez około 5 sekund)
Otwieranie bramy
Zamykanie bramy
68
Ekran
Wyłącznik krańcowy
KODER
+24V
FOTOKOMÓRKA
-WSPÓLNA
COM
5
3
4
Jednostka wyda sygnał dźwięko-
wy, a następnie wyświetli "1".
Kiedy brama zostanie otwarta i
osiągnie pozycję idealną, naciśnij
przycisk "P", aby zapisać dane.
TX
COMMON
TX RX
1 2 1 2
24Vac/dc 24Vac/dc
- +
Opis poleceń
1- P przycisk funkcji
2- S przycisk wczytywania pilotów
3- + Przycisk regulacji zwiększa parametry
4- - Przycisk regulacji zmniejsza parametry
5- Wyświetlacz sygnalizacji funkcji
Naciśnij "P", "1" zacznie
migać.
RX
3 4
- +
NC
Naciśnij "+"
lub "-"
