Guide de programmation du FC 300
[1]
[2]
[7]
[8]
[11]
[20]
[21]
[22]
3-17 Ress.? Réf. 3
Option:
[0]
[1]
[2]
[7]
[8]
[11]
[20]
[21]
[22]
3-18 Echelle réf.relative
Option:
*
[0]
[1]
[2]
Entrée ANA 53
Entrée ANA 54
Entrée Fréquence 29
(FC 302 uniquement)
Entrée Fréquence 33
Référence bus locale
* Potentiomètre digital
Entrée ANA X30-11
Entrée ANA X30-12
Fonction:
Sélectionner l'entrée de référence à utiliser comme troisième si-
gnal de référence. Les par. 3-15, 3-16 et 3-17 définissent jus-
qu'à trois signaux de référence différents. La somme de ces
signaux de référence définit la référence effective.
Pas de fonction
Entrée ANA 53
Entrée ANA 54
Entrée Fréquence 29
(FC 302 uniquement)
Entrée Fréquence 33
* Référence bus locale
Potentiomètre digital
Entrée ANA X30-11
Entrée ANA X30-12
Fonction:

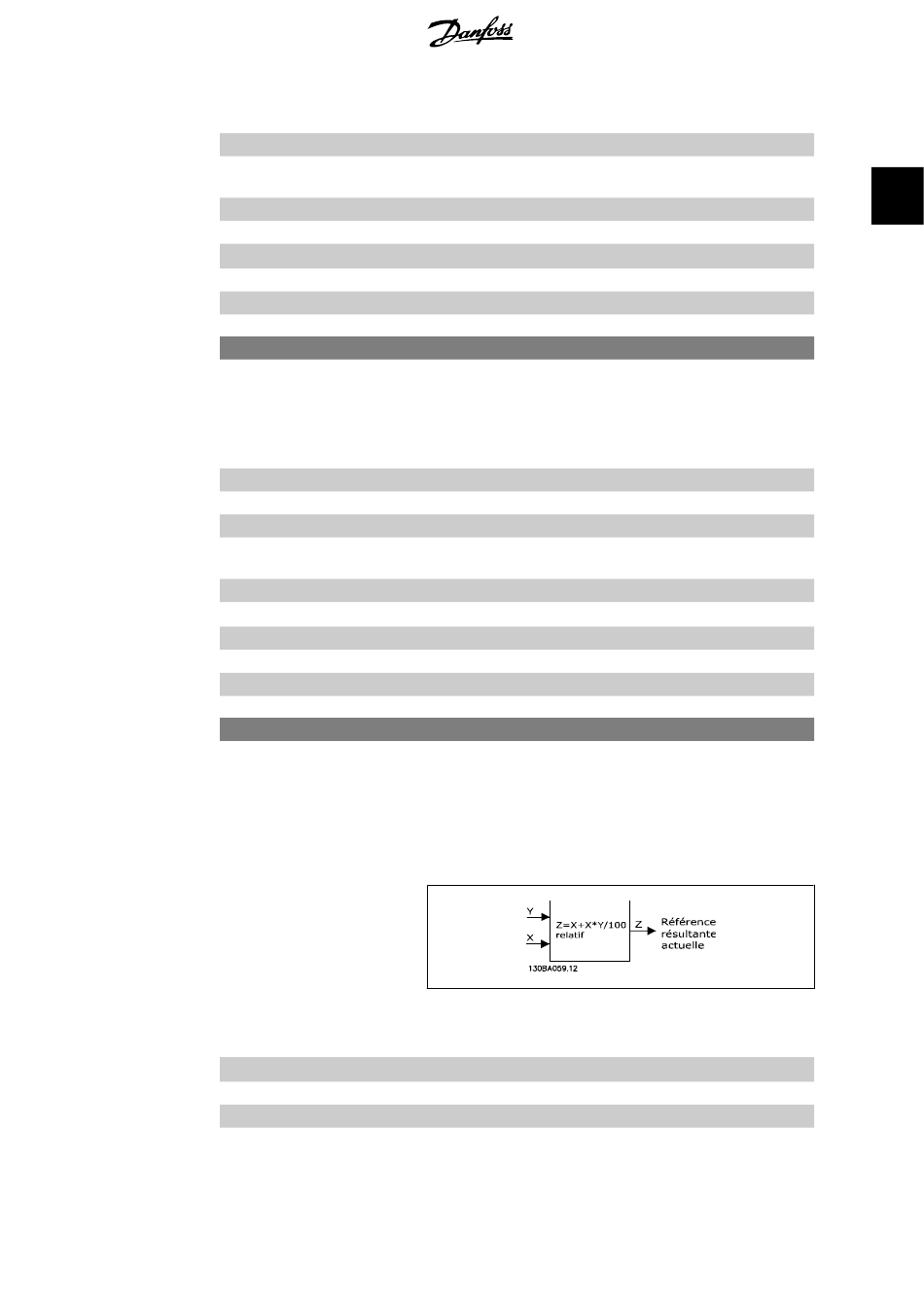

Sélectionner une valeur fixe qui est ajoutée à la valeur de la
variable (définie au par. 3-14 Réf.prédéf.relative). Cette somme
des valeurs fixe et variable (appelée Y dans l'illustration ci-
après) est multipliée par la référence effective (appelée X ci-
après). Le produit est ensuite ajouté à la référence effective (X
+X*Y/100) pour donner la référence effective résultante.
Ce paramètre ne peut pas être réglé lorsque le moteur est en
marche.
Pas de fonction
Entrée ANA 53
Entrée ANA 54
®
