Guide de programmation du FC 300
2.8.6. 5-5* Entrée impulsions
Par. d'entrées d'impulsions utilisés pour définir une fenêtre appropriée à la zone de réf. des im-
pulsions (config. mise à l'échelle et filtre pour entrées d'impulsions). Les bornes d'entrée 29 ou 33
agissent comme des entrées de référence de fréquence. Régler la borne 29 (par. 5-13) ou la borne
33 (par. 5-15) sur Entrée impulsions [32]. Si la borne 29 est utilisée comme entrée, régler le par.
5-01 sur Entrée [0].
5-50 F.bas born.29
Range:
100 Hz
5-51 F.haute born.29
Range:
100 Hz [0 - 110000 Hz]
5-52 Val.ret./Réf.bas.born.29
Range:
0.000

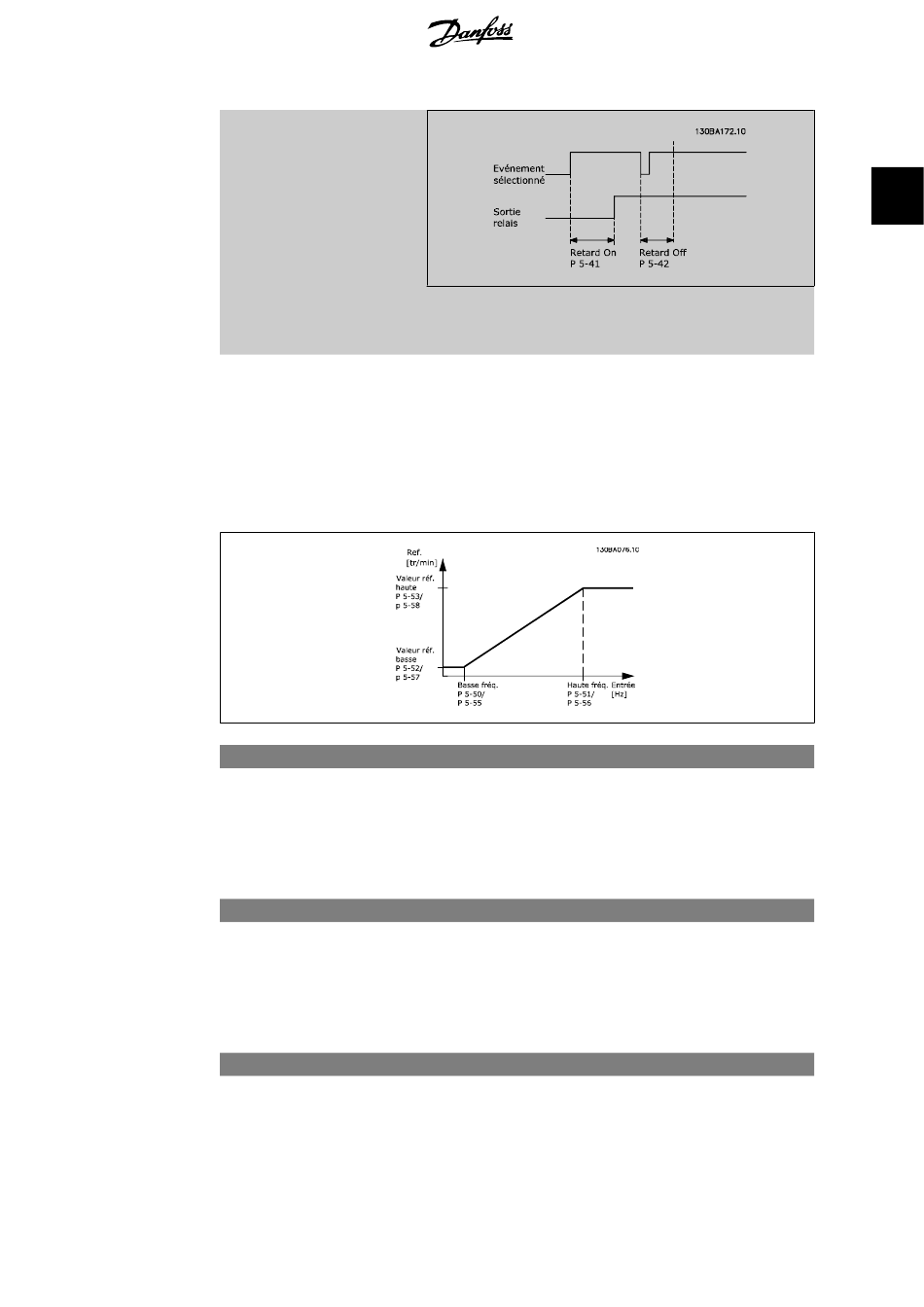

Si la condition Événement sélectionné est modifiée avant l'ex-
piration du retard ON ou OFF, la sortie relais n'est pas affectée.
Fonction:
* [0 - 110000 Hz] Entrer la limite de fréquence basse correspondant à la vitesse
de l'arbre moteur basse (c.-à-d. la valeur de référence basse)
au par. 5-52. Se reporter au diagramme de ce chapitre.
Ce par. n'est disponible que pour le FC 302.
Fonction:
Entrer la limite de fréquence haute correspondant à la vitesse
de l'arbre moteur élevée (c.-à-d. la valeur de référence haute)
au par. 5-53.
Ce par. n'est disponible que pour le FC 302.
Fonction:
*
[-1000000.000 - par. Entrer la limite de la valeur de référence basse pour la vitesse
5-53] de l'arbre moteur [tr/min]. C'est également la valeur du signal
®
