Page 1 BEA 030 Bosch Emissions Analysis de Originalbetriebsanleitung Drehzahl- und Temperatur-Messmodul en Original instructions Speed and temperature measurement module bg Оригинална инструкция Модул за измерване на оборотите и температурата cs Původní návod k používání Měřicí modul otáček a teploty da Original brugsanvisning Omdrejningstal- og temperatur-målemodul...
Page 3: Table Des Matières
| BEA 030 | 3 | de – Inhaltsverzeichnis en – Contents bg – Съдържание cs – Obsah da – Indholdsfortegnelse el – Περιεχόμενα es – Índice et – Sisukord fi – Sisällysluettelo fr – Sommaire hr – Sadržaj hu – Tartalom it –...
Page 4 | 4 | BEA 030 | de – Inhaltsverzeichnis Verwendete Symbolik Instandhaltung In der Dokumentation Reinigung 1.1.1 Warnhinweise – Aufbau und Bedeutung 5 Ersatz- und Verschleißteile 1.1.2 Symbole – Benennung und Bedeutung Auf dem Produkt Außerbetriebnahme Vorübergehende Stilllegung Benutzerhinweise Ortswechsel...
Page 5: Verwendete Symbolik
Verwendete Symbolik | BEA 030 | 5 | Verwendete Symbolik Auf dem Produkt In der Dokumentation Die auf den Produkten dargestellten Warnzeichen 1.1.1 Warnhinweise – Aufbau und Bedeutung beachten und in lesbarem Zustand halten. Warnhinweise warnen Benutzer oder umstehende Perso- nen vor Gefahren.
Page 6: Benutzerhinweise
Anleitung "Wichtige Hinweise und Sicherheitshinweise separaten Anleitung "Datenschutz, Datensicherheit, zu Bosch Test Equipment". Diese sind vor Inbetrieb- Funkverbindungen". nahme, Anschluss und Bedienung von BEA 030 sorg- http://mediathek.bosch-automotive.com/files/common/documents/1689/989393.pdf fältig durchzulesen und zwingend zu beachten. Diese sind vor Inbetriebnahme, Anschluss und Bedie- Messkategorie nach EN 61010-1 nung von BEA 030 sorgfältig durchzulesen und zwin-...
Page 7: Produktbeschreibung

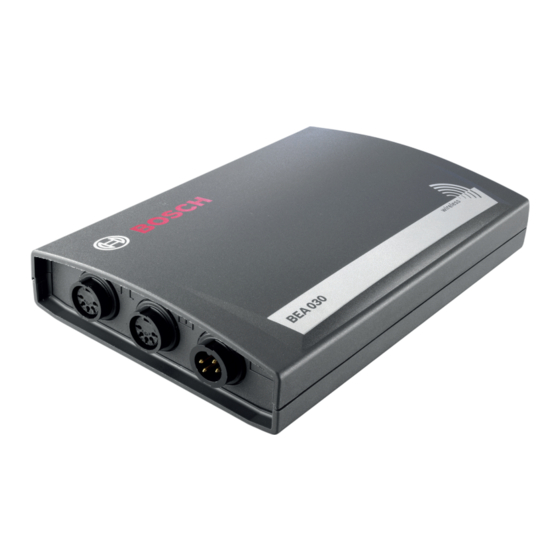

über TD/TN/EST über BEA 040/BDM 300 3.4.1 BEA 030 Vorderansicht Öltemperaturmessung BEA 030 wird über ein Netzteil oder über die Fahr- zeugbatterie mit Spannung versorgt. Voraussetzungen BEA 030 kann nur über PC/Laptop und mit der 459908_01_We SystemSoft BEA-PC bedient werden.
Page 8: Statusanzeige Led A Und Led B
BEA 030 der Umgebungstemperatur angegli- LED B: Status der Schnittstellen chen hat! LED B Status blinkt: ¶ BEA 030 über Netzteil oder über die Fahrzeugbatte- Grün Versorgungsspannung liegt an, rie mit Spannung versorgen. Bluetooth- oder USB-Verbindung zu PC/Laptop Anschluss BEA 030 an PC/Laptop...
Page 9: Bea 030 Konfigurieren
1. Kfz starten und kurz Gas geben, damit Ladekont- stellung angezeigt. rollleuchte erlischt. Verbraucher einschalten, wie z.B heizbare Heckscheibe, Licht, Sitzheizung, Nebel- 3. BEA 030 in Gruppe MTM konfigurieren (USB oder Scheinwerfer. Bluetooth). 2. Gebläse ausschalten!  BEA 030 ist betriebsbereit.
Page 10: 5. Instandhaltung
Erfahrungen in der Elektrik durchführen! BEA 030 vom Stromnetz trennen. Reinigung Ortswechsel ¶ Bei Weitergabe von BEA 030 die im Lieferumfang vor- Keine scheuernden Reinigungsmittel und keine handene Dokumentation vollständig mit übergeben. ¶ groben Werkstattputzlappen verwenden! BEA 030 nur in Originalverpackung oder gleichwer- tiger Verpackung transportieren.
Page 11: 7. Technische Daten
Technische Daten | BEA 030 | 11 | Technische Daten Messbereich und Messgenauigkeit Allgemeine Daten 7.4.1 Drehzahlmessung Eigenschaft Wert/Bereich Drehzahlmessung mit Batterieoberwelligkeit Betriebsspannung 10 V DC — 32 V DC Eigenschaft Wert/Bereich Leistungsaufnahme über Fahrzeugbatte- ca. 8 Watt rie oder Netzteil Messauflösung...
Page 12: En - Contents
| 12 | BEA 030 | en – Contents Symbols used Maintenance In the documentation Cleaning 1.1.1 Warning notices - Structure and Spare and wearing parts meaning 1.1.2 Symbols in this documentation Decommissioning On the product Temporary shutdown Change of location...
Page 13: Symbols Used
Symbols used | BEA 030 | 13 | Symbols used On the product In the documentation Observe all warning notices on products and 1.1.1 Warning notices - Structure and meaning ensure they remain legible. Warning notices warn of dangers to the user or people in the vicinity.
Page 14: User Information
Directive RED 2014/53/EU (Radio Equipment be carefully studied prior to start-up, connection and Directive) is an electrical or electronic product operation of the BEA 030 and must always be heeded. (component) that transmits and/or receives radio waves as permitted for the purpose of wireless Safety instructions communication and/or radiolocation.
Page 15: Product Description
Scope of delivery Intended use The scope of delivery depends on the product The BEA 030 is a mobile tester for use in motor variant ordered as well as the special accessories vehicle workshops. BEA 030 is a measurement module ordered, and can deviate from the following list.
Page 16: Led A And Led B Status Display
LED B: Status of interfaces switching on the BEA 030. LED B Status flashing: ¶ Supply the BEA 030 with voltage by way of a power Green Power being applied, supply unit or the vehicle battery. Bluetooth or USB connection to PC/Laptop Orange...
Page 17: Bea 030 Configuration
4.3.2 BEA 030 configuration After BEA-PC installation, the device interface of the BEA 030 must be set. The BEA 030 can be connected BEA 030 will select the connected speed sensor by way of either the USB connecting cable or automatically.
Page 18: Spare And Wearing Parts
¶ The BEA 030 is only ever to be transported in the ¶ The housing and the LCD are only to be cleaned original or equivalent packaging.
Page 19: 14 7. Technical Data
Technical data | BEA 030 | 19 | Technical data Measuring range and measurement accuracy General data 7.4.1 Speed measurement Feature Value/Range Speed measurement with battery harmonic content Operating voltage 10 V DC — 32 V DC Power input via vehicle battery approx.
Page 20: Bg - Съдържание
3.4.3 Индикация на състоянието светодиод А и светодиод В Специални принадлежности Обслужване Пускане в експлоатация Електрозахранване Присъединяване на BEA 030 към PC/лаптоп 24 4.3.1 Инсталиране на SystemSoft BEA-PC 4.3.2 Конфигуриране на BEA 030 4.3.3 Измервания на превозното средство 25 Измерване на оборотите...
Page 21 Използвани символи | BEA 030 | 21 | Използвани символи Върху продукта В документацията Спазвайте всички предупредителни знаци върху 1.1.1 Предупредителни указания – продуктите и ги поддържайте в четлив вид! формат и значение Предупредителните указания предупреждават за опас- ОПАСНОСТ – Тоководещи части при от- ности...
Page 22 | 22 | BEA 030 | Указания за потребителя Указания за потребителя Радиоковръзки Важни указания Ползвателят на радиосъоръженията трябва да се Важни указания за споразумението за авторското грижи за спазване на предписанията и ограниче- право, отговорността и гаранцията, за групата потре- нията...
Page 23 Описание на продукта | BEA 030 | 23 | Описание на продукта Окомплектовка на доставката Употреба по предназначение Съдържанието на доставката зависи от поръчания BEA 030 е мобилен тестов уред за изпитателното вариант на продукта и от поръчаните специални оборудване в сервизи за автомобили.
Page 24 Присъединяване на BEA 030 към PC/лаптопа PC/лаптоп Оранжев Подадено е захранващо напрежение, BEA 030 може да се свърже с РС/лаптоп или чрез няма Bluetooth връзка или USB връзка към PC/лаптопа USB свързващия кабел или чрез Bluetooth. Червен Фърмуер дефектен / зареждач на опера- ционната...
Page 25 прежението (TN). Сигналите TN, TD и EST се измер- ват чрез присъединителния кабел 1 684 460 196. При измервания на оборотите със сигнал TN, TD или EST BEA 030 трябва винаги да е свързан с ма- сата на превозното средство чрез клемата B– на присъединителния кабел на акумулатора B+/B–.
Page 26 | 26 | BEA 030 | Поддържане в изправно състояние Поддържане в изправно Спиране от експлоатация състояние Временно спиране от експлоатация При продължително неизползване: ¶ Всички работи по електрическите съоръжения Разединете BEA 030 от електрическата мрежа. трябва да се извършват само от лица с достатъч- смяна...
Page 27 Технически данни | BEA 030 | 27 | Технически данни Диапазон на измерване и точност на измерването Общи данни 7.4.1 Измерване на оборотите Характеристика Стойност/диапазон Измерване на оборотите посредством наличието на Работно напрежение 10 V DC — 32 V DC хармоници...
Page 28: Cs - Obsah
| 28 | BEA 030 | cs – Obsah Použitá symbolika Údržba V dokumentaci Čištění 1.1.1 Výstražné pokyny – struktura a Náhradní díly a spotřební materiál význam xxx 1.1.2 Symboly – označení a význam Vyřazení z provozu Na produktu Přechodné odstavení...
Page 29 Použitá symbolika | BEA 030 | 29 | Použitá symbolika Na produktu V dokumentaci Dodržujte všechna varovná označení na produktech 1.1.1 Výstražné pokyny – struktura a význam xxx a udržujte je v čitelném stavu. Výstražné pokyny varují před nebezpečím pro uživatele nebo osoby, které se nachází v blízkosti. Kromě toho vý- NEBEZPEČÍ...
Page 30 I až IV. Adaptér Bluetooth-USB, který je obsažen v dodávce, se BEA 030 je určen pro použití v kategorii I (CAT 1), tzn. připojí k počítači a umožňuje bezdrátové spojení s kom- pro měření u elektrických obvodů, které nemají přímé...
Page 31 BEA 030 slouží jako měřicí modul pro otáčky a teplotu Označení Objednací číslo pro zařízení na měření emisí BEA 060, BEA 070, BEA 550 a BEA 950 (benzínové...
Page 32 Napájecí napětí je přivedeno, připojení k PC/laptopu přes Bluetooth Připojení BEA 030 k PC/laptopu nebo USB BEA 030 může být k počítači/laptopu připojen buď po- oranžová Napájecí napětí je přivedeno, mocí připojovacího kabelu USB nebo přes Bluetooth. žádné připojení k PC/laptopu přes Bluetooth nebo USB...
Page 33 4.3.2 Konfigurace BEA 030 Po instalace softwaru BEA-PC musí být nastaveno roz- hraní zařízení BEA 030. BEA 030 může být k počítači/ BEA 030 samostatně zvolí připojený snímač otáček. laptopu připojen buď pomocí připojovacího kabelu Je-li připojovací vedení baterie B+/B– a připojovací...
Page 34 Odpojte BEA 030 od elektrické sítě. Čištění Změna místa ¶ Při předání BEA 030 musí být spolu s ním předána Nepoužívejte abrazivní čisticí prostředky ani hrubé také úplná dokumentace, která je obsažena v dodávce. ¶ dílenské čisticí hadry.
Page 35 Technické údaje | BEA 030 | 35 | Technické údaje Rozsah měření a přesnost měření Všeobecné údaje 7.4.1 Měření otáček Vlastnost Hodnota/rozsah Měření otáček pomocí vyšších harmonických vln baterie Provozní napětí 10 V DC — 32 V DC Vlastnost Hodnota/rozsah Příkon z akumulátoru vozidla nebo ze cca 8 Watt síťového zdroje...
Page 36: Da - Indholdsfortegnelse
| 36 | BEA 030 | da – Indholdsfortegnelse Anvendte symboler Vedligeholdelse I dokumentationen Rengøring 1.1.1 Advarsler – Opbygning og betydning Reserve- og sliddele 1.1.2 Symboler – Betegnelse og betydning 37 På produktet Ud-af-drifttagning Midlertidig standsning Brugerhenvisninger Flytning Vigtige henvisninger...
Page 37 Anvendte symboler | BEA 030 | 37 | Anvendte symboler På produktet I dokumentationen Alle advarselssymboler på produkterne skal over- 1.1.1 Advarsler – Opbygning og betydning holdes og holdes i en læsbar tilstand. Advarslerne advarer mod farer for bruger eller perso- ner i omgivelserne.
Page 38 RED 2014/53/EU (Radio Equipment Directive), Disse skal læses omhyggeligt før idrifttagning, tilslut- er et elektrisk eller elektronisk produkt (komponent), ning og betjening af BEA 030 og skal altid overholdes. som tilsigtet udsender og/eller modtager radiobølger med henblik på radiokommunikation og/eller radio- Sikkerhedshenvisninger stedbestemmelse.
Page 39 TD/TN/EST via BEA 040/BDM 300 3.4.1 BEA 030 Set forfra Måling af olietemperatur BEA 030 forsynes med spænding via en netdel eller via køretøjsbatteriet. Forudsætninger BEA 030 kan kun betjenes med pc/laptop og med 459908_01_We SystemSoft BEA-PC.
Page 40 Forsyningsspænding for lav (< 10 V) Rød Forsyningsspænding for høj (> 32 V) For at undgå, at der dannes kondensvand, må BEA 030 først tændes, når BEA 030 har tilpasset sig omgivelsestemperaturen! LED B: Status for interface LED B Status ¶...
Page 41 Måling af omdrejningstal 4.3.2 Konfiguration af BEA 030 Efter installation af BEA-PC-softwaren skal apparatin- terfacet på BEA 030 indstilles. BEA 030 kan enten for- BEA 030 udvælger automatisk den tilsluttede om- bindes med pc/laptop via USB-forbindelseskabel eller drejningstalssensor. Hvis batteritilslutningsledningen Bluetooth.
Page 42 1. BEA 030 afbrydes fra elnettet og netledningen fjernes. BEA 030 1 687 023 577 Olietemperatursensor 1 687 230 068 2. BEA 030 adskilles, sorteres efter materiale og bort- <) Batteritilslutningskabel B+/B– 1 684 463 822 skaffes i henhold til forskrifterne.
Page 43 Tekniske data | BEA 030 | 43 | Tekniske data Måleområde og målenøjagtighed Generelle data 7.4.1 Måling af omdrejningstal Egenskab Værdi/område Måling af omdrejningstal med batteriets harmoniske svingninger Driftsspænding 10 V DC — 32 V DC Effektoptagelse via køretøjsbatteri eller Ca.
Page 44: El - Περιεχόμενα
| 44 | BEA 030 | el – Περιεχόμενα Χρησιμοποιούμενα σύμβολα Επισκευή Στην τεκμηρίωση Καθαρισμός 1.1.1 Προειδοποιητικές υποδείξεις – Ανταλλακτικά και αναλώσιμα Δομή και σημασία 1.1.2 Σύμβολα – ονομασία και σημασία Θέση εκτός λειτουργίας Επάνω στο προϊόν Προσωρινή ακινητοποίηση Αλλαγή τόπου Υποδείξεις για τον χρήστη...
Page 45 Χρησιμοποιούμενα σύμβολα | BEA 030 | 45 | Χρησιμοποιούμενα σύμβολα Επάνω στο προϊόν Στην τεκμηρίωση Τηρείτε όλα τα προειδοποιητικά σήματα επάνω στο 1.1.1 Προειδοποιητικές υποδείξεις – Δομή και σημασία προϊόν και διατηρείτε τα ευανάγνωστα! Οι προειδοποιητικές υποδείξεις προειδοποιούν για κινδύ- νους...
Page 46 | 46 | BEA 030 | Υποδείξεις για τον χρήστη Υποδείξεις για τον χρήστη Ασύρματες συνδέσεις Σημαντικές υποδείξεις Ο χρήστης της ασύρματης εγκατάστασης πρέπει να Σημαντικές υποδείξεις για τη συμφωνία σχετικά με τα φροντίσει, ώστε να τηρηθούν οι οδηγίες και οι περιο- δικαιώματα...
Page 47 Παραδοτέος εξοπλισμός Ενδεδειγμένη χρήση Ο παραδοτέος εξοπλισμός εξαρτάται από την έκδοση Το BEA 030 είναι μια φορητή συσκευή ελέγχου για την τε- του προϊόντος και τον ειδικό πρόσθετο εξοπλισμό χνολογία ελέγχου σε συνεργεία μηχανοκίνητων οχημάτων. που έχετε παραγγείλει και μπορεί να διαφέρει από...
Page 48 Υπάρχει τροφοδοσία τάσης, δεν υπάρχει σύνδεση Bluetooth- ή USB Σύνδεση του BEA 030 στο PC/Laptop με PC/Laptop Το BEA 030 μπορεί να συνδεθεί με το PC/Laptop είτε Κόκκινο Ελαττωματικό υλικολογισμικό / Bootlader ενεργός μέσω αγωγού σύνδεσης USB είτε μέσω Bluetooth.
Page 49 4.3.2 BEA 030 διαμόρφωση Μετά την εγκατάσταση του λογισμικού BEA-PC ρυθμίστε τη διεπαφή συσκευής του BEA 030. Το BEA 030 μπορεί Το BEA 030 διαλέγει αυτόματα το συνδεδεμένο αισθη- να συνδεθεί με το PC/Laptop είτε μέσω αγωγού σύνδε- τήρα αριθμού στροφών. Αν έχει συνδεθεί ο αγωγός...
Page 50 και εμπειρία στα ηλεκτρικά συστήματα! Αποσυνδέστε το BEA 030 από το δίκτυο ρεύματος. Καθαρισμός Αλλαγή τόπου ¶ Κατά την παράδοση του BEA 030 σε άλλον χρήστη, Μην χρησιμοποιείτε σκληρά καθαριστικά ή τραχιά παραδώστε όλη την τεκμηρίωση που περιέχεται στον πανιά συνεργείου! παραδοτέο εξοπλισμό.
Page 51 Τεχνικά Στοιχεία | BEA 030 | 51 | Τεχνικά Στοιχεία Περιοχή μέτρησης και ακρίβεια μέτρησης Γενικά στοιχεία 7.4.1 Μέτρηση αριθμού στροφών Χαρακτηριστικά Τιμή/Περιοχή Μέτρηση αριθμού στροφών με υπερβολική τάση μπα- Τάση λειτουργίας 10 V DC — 32 V DC ταρίας...
Page 52: Es - Índice
| 52 | BEA 030 | es – Índice Símbolos empleados Mantenimiento En la documentación Limpieza 1.1.1 Advertencias: estructura y significado Piezas de recambio y de desgaste 1.1.2 Símbolos en esta documentación En el producto Puesta fuera de servicio Puesta fuera de servicio pasajera Indicaciones para el usuario Cambio de ubicación...
Page 53 Símbolos empleados | BEA 030 | 53 | Símbolos empleados En el producto En la documentación Tenga en cuenta todas las indicaciones de adverten- 1.1.1 Advertencias: estructura y significado cia en los productos y manténgalas bien legibles. Las indicaciones de advertencia advierten de peligros para el usuario o las personas circundantes.
Page 54 | 54 | BEA 030 | Indicaciones para el usuario Indicaciones para el usuario Conexiones por radio Indicaciones importantes El propietario de instalaciones radioeléctricas tiene Encontrará indicaciones importantes relativas al acuer- que encargarse de que se cumplan las directivas y do sobre los derechos de autor, la responsabilidad, la limitaciones del país correspondiente.
Page 55 3.4.1 Vista frontal del BEA 030 Medición de temperatura del aceite El BEA 030 se alimenta de tensión a través de la fuen- te de alimentación o mediante la batería del vehículo. Requisitos BEA 030 sólo puede ser manejado a través del PC/ 459908_01_We ordenador portátil y con SystemSoft BEA-PC.
Page 56 ¡Para evitar la formación de agua condensada, se Rojo Tensión de alimentación demasiado alta debe conectar el BEA 030 sólo después de que se (> 32 V) haya ajustado el BEA 030 a la temperatura ambiente! LED B: Estado de las interfaces ¶...
Page 57 4.3.2 Configurar el BEA 030 Después de instalar el software BEA-PC se debe con- figurar la interfaz del equipo del producto BEA 030. El El producto BEA 030 selecciona automáticamente el BEA 030 se puede conectar al PC/ordenador portátil sensor de revoluciones conectado. Si están conec- a través del cable de conexión USB o mediante Blue-...
Page 58 Piezas de recambio y de desgaste Eliminación y desguace Designación Número de 1. Separar la BEA 030 de la red eléctrica y retirar el pedido cable de conexión a la red. BEA 030 1 687 023 577 2.
Page 59 Datos técnicos | BEA 030 | 59 | Datos técnicos Rangos de medición y precisión de la medición Datos generales 7.4.1 Medición de revoluciones Propiedad Valor/rango Medición de revoluciones con armónicas de la batería Tensión de servicio 10 voltios — 32 voltios C.C.
Page 60: Et - Sisukord
| 60 | BEA 030 | et – Sisukord Kasutatavad sümbolid Korrashoid Dokumentatsioonis Puhastamine 1.1.1 Hoiatusjuhised – ülesehitus ja Varuosad ja kuluvad osad tähendus 1.1.2 Sümbolid – nimetus ja tähendus Kasutuselt kõrvaldamine Tootel Ajutine kasutuselt kõrvaldamine Asukoha vahetamine Märkused kasutajale Kõrvaldamine ja jäätmete sorteerimine...
Page 61 Kasutatavad sümbolid | BEA 030 | 61 | Kasutatavad sümbolid Tootel Dokumentatsioonis Järgige kõiki toodetel olevaid hoiatusi ja hoidke hoia- 1.1.1 Hoiatusjuhised – ülesehitus ja tähendus tussilte loetavana. Hoiatused hoiatavad kasutajale ja ümbritsevatele isikutele tekkiva ohu eest. Lisaks kirjeldatakse hoiatustes ohu taga- OHT –...
Page 62 "Olulised märkused ja ohutusjuhised e kohta". Need tuleb enne Bosch Test Equipment BEA 030 ka- Eurodirektiivi RED 2014/53/EL (Radio Equipment sutuselevõttu, ühendamist ja kasutamist hoolikalt läbi Directive) mõistes on "raadiosideseade" elektriline või lugeda ja rangelt järgida.
Page 63 Tarnekomplekt oleneb tellitud toote versioonist ja lisa- BEA 030 on mobiilne testseade autotöökodade kont- varustusest ning võib alljärgnevast loendist erineda. rolltehnikale. Kirjeldus Tellimisnumber BEA 030 on heitgaasi mõõteseadmete BEA 060, BEA 070, BEA 550 ja BEA 950 (bensiin ja diisel) pöörlemiskiiruse ja BEA 030 – temperaaturi mõõtemoodul. Õlitemperatuuriandur 1 687 230 068 Side laua-/sülearvuti ja BEA 030 vahel võib toimuda...
Page 64 Toitepinge liiga väike (< 10 V) Toitepinge Punane Toitepinge liiga suur (> 32 V) Kondensvee tekke vältimiseks tuleb BEA 030 sisse lülitada alles siis, kui BEA 030 temperatuur on saa- LED B: liideste olek vutanud keskkonnaga sama temperatuuri! LED B Olek vilgub ¶...
Page 65 USB-pesa või Bluetoothi kaudu. gedusanduri. Kui aku ühenduskaabel B+/B– ja ühen- duskaabel TN/TD/EST on ühendatud, toimub pöörle- 1. Valige "Start >> Kõik programmid >> Bosch >> Diag- miskiiruse mõõtmine TN/TD/EST signaali kaudu. nostics >> Central Device Communication" või klõp- sake vasaku hiireklahviga tegumiribal nuppu "...
Page 66 Lahutage elektriühendus. Varuosad ja kuluvad osad Kõrvaldamine ja jäätmete sorteerimine 1. BEA 030 toitevõrgust ja eemaldage toitekaabel. Tähistus Tellimisnumber 2. Lahutage BEA 030 osadeks, sorteerige osad ma- terjalide kaupa ja kõrvaldage vastavalt kehtivatele BEA 030 1 687 023 577 eeskirjadele. Õlitemperatuuriandur 1 687 230 068 <)
Page 67 Tehnilised andmed | BEA 030 | 67 | Tehnilised andmed Mõõtmisvahemik ja mõõtmistäpsus Üldised andmed 7.4.1 Pöörlemiskiiruse mõõtmine Omadus Väärtus/vahemik Pöörlemiskiiruse mõõtmine aku harmooniliste alusel Talitluspinge 10 V DC — 32 V DC Omadus Väärtus/vahemik Võimsustarve sõiduki aku või toiteploki...
Page 68: Fi - Sisällysluettelo
| 68 | BEA 030 | fi – Sisällysluettelo Ohjeen symbolit ja kuvakkeet Kunnossapito Ohjeistossa Puhdistus 1.1.1 Varoitustekstit – Rakenne ja merkitys 69 Varaosat sekä kuluvat osat 1.1.2 Tunnukset – Nimitykset ja merkitys Tuotteessa Käytöstä poisto Väliaikainen käytöstä poisto Ohjeita käyttäjälle Muutto Tärkeitä...
Page 69 Ohjeen symbolit ja kuvakkeet | BEA 030 | 69 | Ohjeen symbolit ja kuvakkeet Tuotteessa Ohjeistossa Kaikkia tuotteessa olevia varoituksia on noudatetta- 1.1.1 Varoitustekstit – Rakenne ja merkitys va ja varoitustekstien on oltava hyvin luettavissa. Turva- ja varo-ohjeet varoittavat käyttäjää ja lähistöllä...
Page 70 Test Equipment-laitteita. http://mediathek.bosch-automotive.com/files/common/documents/1689/989393.pdf Niihin on ehdottomasti perehdyttävä ja niitä on nouda- tettava, ennen kuin BEA 030 otetaan käyttöön, liitetään Niihin on perehdyttävä ennen kuin BEA 030 liitetään ja ja käynnistetään. otetaan käyttöön, ja niitä on ehdottomasti noudatettava. EN 61010-1 -standardin mukainen...
Page 71 Tilausnumero uslaitteissa BEA 060, BEA 070, BEA 550 sekä BEA 950 (bensiini ja diesel). BEA 030 – Tiedonsiirto välillä tietokone / kannettava ja BEA 030 Öljyn lämpötila-anturi 1 687 230 068 voidaan toteuttaa joko bluetooth-yhteyden tai USB- Akun liitäntäjohto B+/B– 1 684 463 822 yhteyden välityksellä.
Page 72 Syöttöjännite liian matala (< 10 V) Toimintajännite Punainen Syöttöjännite liian korkea (> 32 V) Kondensiokosteuden syntymisen ehkäisemiseksi BEA 030:n saa kytkeä päälle vasta kun BEA 030:n LED B: Liitäntöjen tila lämpötila on sama kuin ympäristön lämpötila. LED B Tila vilkkuu: ¶...
Page 73 1. Käynnistä ajoneuvo ja lisää lyhyesti kaasua, jotta keimmät. latauksen merkkivalo sammuisi. Kytke kuluttajat päälle, näitä ovat esim. takalasi, valot, istuinlämmi- 3. BEA 030 -laite pitää koota ryhmässä MTM (USB tai tin, sumuvalot. Bluetooth). 2. Kytke puhallin pois päältä!  BEA 030 on toimintavalmiina.
Page 74 Öljyn lämpötila-anturi 1 687 230 068 irrotetaan. <) Akun liitäntäjohto B+/B– 1 684 463 822 2. BEA 030 puretaan, materiaalit lajitellaan ja ne hä- <) Liitäntäjohto 1 684 463 547 vitetään / kierrätetään voimassa olevia määräyksiä tupakansytyttimen holkkiin noudattaen. Liitäntäjohto TD/TN/EST 1 684 460 196 <)
Page 75 Tekniset tiedot | BEA 030 | 75 | Tekniset tiedot Mittausalue ja mittaustarkkuus Yleiset tiedot 7.4.1 Kierrosluvunmittaus Ominaisuudet Arvo/alue Kierrosluvun mittaus akun ylivärähtelyn kautta Käyttöjännite 10 V DC - 32 V DC Ominaisuudet Arvo/alue Tehontarve ajoneuvon akusta tai n. 8 W...
Page 76: Fr - Sommaire
BEA 030 Vue arrière 3.4.3 Indicateur d'état LED A et LED B Accessoires spéciaux Utilisation Mise en service Alimentation électrique Connexion de BEA 030 au PC/à l'ordinateur portable 4.3.1 Installation de SystemSoft BEA-PC 4.3.2 Configurer BEA 030 4.3.3 Mesures sur le véhicule Mesure du régime...
Page 77: Symboles Utilisés
Symboles utilisés | BEA 030 | 77 | Symboles utilisés Sur le produit Dans la documentation Observer tous les avertissements qui figurent sur les 1.1.1 Avertissements – Conception et signification produits et les maintenir lisibles. Les avertissements mettent en garde contre les dangers pour l’utilisateur et les personnes présentes à...
Page 78: Consignes D'utilisation
Bosch Test Equipment". Avant la mise en ser- tive) est un produit électrique ou électronique (com- vice, le raccordement et l'utilisation du BEA 030 il est posant), qui émet et/ou réceptionne des ondes radio impératif de lire et d'appliquer ces consignes.
Page 79: Description Du Produit
La communication entre le PC ou l'ordinateur portable Câble de raccordement de la batterie B+/B– 1 684 463 822 et le BEA 030 peut être assurée soit via une connexion Câble de raccordement pour prise 1 684 463 547 d'allume-cigare Bluetooth, soit par une connexion USB.
Page 80: Indicateur D'état Led A Et Led B
BEA 030 en marche ! LED B Etat clignote : ¶ Alimenter le BEA 030 en tension par le biais d'un Vert Tension d'alimentation appliquée, bloc secteur ou de la batterie du véhicule. liaison Bluetooth ou USB au PC/à l'ordinateur portable Connexion de BEA 030 au PC/à...
Page 81: Configurer Bea
1. Démarrer le véhicule et accélérer brièvement afin que le témoin de charge s'éteigne. Allumer un ap- 3. Configurer BEA 030 dans le groupe MTM (USB ou pareil consommateur de courant, tel que la lunette Bluetooth).
Page 82: Pièces De Rechange Et D'usure
Débrancher le BEA 030 du secteur. Nettoyage Déplacement ¶ En cas de cession du BEA 030, joindre l’intégralité de Ne pas utiliser de produits de nettoyage abrasifs ou la documentation fournie. ¶ de chiffons rugueux! Ne transporter le BEA 030 que dans son emballage d'origine ou un emballage équivalent.
Page 83: 78 7. Caractéristiques Techniques
Caractéristiques techniques | BEA 030 | 83 | Caractéristiques techniques Plage et précision de mesure Caractéristiques générales 7.4.1 Mesure du régime Caractéristique Valeur / Plage Mesure de régime avec les ondes harmoniques de la batterie Tension de service 10 V DC — 32 V DC Puissance absorbée par la batterie du...
Page 84: Hr - Sadržaj
| 84 | BEA 030 | hr – Sadržaj Korišteni simboli Održavanje U dokumentaciji Čišćenje 1.1.1 Upozorenja – postavljanje i značenje Rezervni i potrošni dijelovi 1.1.2 Simboli – naziv i značenje Na proizvodu Isključivanje iz pogona Privremeno isključivanje Napomene za korisnika Promjena mjesta Važne napomene...
Page 85 Korišteni simboli | BEA 030 | 85 | Korišteni simboli Na proizvodu U dokumentaciji Obratite pozornost na sve znakove upozorenja na 1.1.1 Upozorenja – postavljanje i značenje proizvodima i držite ih u čitljivom stanju! Upozorenja upozoravaju na opasnosti za korisnike ili osobe koje se nalaze u blizini.
Page 86 | 86 | BEA 030 | Napomene za korisnika Napomene za korisnika Radijske veze Važne napomene Vlasnik radijske opreme mora se pobrinuti za to da Važne napomene za utvrđivanje autorskog prava, odgo- se poštuju smjernice i ograničenja pojedine zemlje. vornosti i jamstva o korisničkoj grupi i obvezi poduzeća naći ćete u posebnim uputama "Važne upute i sigurno-...
Page 87 BEA 030 mobilni je testni uređaj za tehniku ispitivanja i naručenom posebnom priboru, a može odstupati u radionicama za motorna vozila. od sljedećeg popisa. BEA 030 služi kao mjerni modul za broj okretaja i tem- Naziv Broj narudžbe peraturu uređaja za mjerenje ispušnih plinova BEA 060, BEA 070, BEA 550 i BEA 950 (za benzinske i dizelske BEA 030...
Page 88 Narančasto Napon napajanja premalen (< 10 V) Crveno Napon napajanja prevelik (> 32 V) Radi sprečavanja stvaranja kondenzirane vode BEA 030 smije se upaliti tek nakon što se BEA 030 prilagodio temperaturi okoline! LED B: status sučelja LED B Status ¶...
Page 89 (TN). Signali TN, TD i EST mjere se putem priključnog voda 1 684 460 196. Prilikom mjerenja broja okretaja signalima TN, TD ili EST BEA 030 mora uvijek piti spojen s masom vozi- la preko stezaljke B– priključnog voda akumulatora B+/B–. Tek tada je moguće mjerenje brzine.
Page 90 Odspojiti električni priključak. Rezervni i potrošni dijelovi Zbrinjavanje u otpad i prerada u staro Naziv Broj narudžbe željezo 1. BEA 030 isključiti iz strujne mreže i ukloniti mrežni BEA 030 1 687 023 577 priključni vod. Senzor temperature ulja 1 687 230 068 <)
Page 91 Tehnički podaci | BEA 030 | 91 | Tehnički podaci Točnost mjerenja Opći podaci 7.4.1 Mjerenje broja okretaja Značajka Vrijednost/područje Mjerenje broja okretaja s pomoću vršne valovitosti akumulatora Radni napon 10 V DC — 32 V DC Potrošnja energije putem akumulatora cca 8 vata vozila ili mrežnog dijela...
Page 92: Hu - Tartalom
| 92 | BEA 030 | hu – Tartalom Használt szimbólumok Állagfenntartás A dokumentációban Tisztítás 1.1.1 Figyelmeztetések – felépítés és Pót- és kopóalkatrészek jelentés 1.1.2 Szimbólum – megnevezés és jelentés Üzemen kívül helyezés A terméken Átmeneti üzemen kívül helyezés Helyváltoztatás Tanácsok a felhasználó...
Page 93 Használt szimbólumok | BEA 030 | 93 | Használt szimbólumok A terméken A dokumentációban Tartsa be az összes a terméken szereplő figyelmeztető 1.1.1 Figyelmeztetések – felépítés és jelentés jelt, és őrizze meg olvasható állapotban! A figyelmeztető táblák a kezelő vagy a közelben álló...
Page 94 | 94 | BEA 030 | Tanácsok a felhasználó számára Tanácsok a felhasználó Rádiófrekvenciás kapcsolatok számára A rádióberendezés üzemeltetőjének feladata gon- doskodni arról, hogy betartsák az adott országban Fontos tanácsok érvényes irányelveket és korlátozásokat. A szerzői jog megállapodásra, a felelősségre, szavatos- ságra, a felhasználó...
Page 95 Csatlakozókábel 1 684 463 547 szivargyújtó aljzathoz Csatlakozókábel TD/TN/EST 1 684 460 196 Ha a(z) BEA 030 és a mellékelt tartozékot a gyártó Hálózati tápegység 1 687 023 817 által az üzemeltetési útmutatóban előírtaktól eltérő hálózati kábellel 1 684 461 106 módon üzemeltetik, úgy az befolyással lehet a(z)
Page 96 Tápfeszültség túl alacsony (< 10 V) Feszültségellátás Piros Tápfeszültség túl nagy (> 32 V) A kondenzvíz-képződés megelőzése érdekében a BEA 030 modult csak akkor kapcsolja be, miután a LED B: interfészek állapota BEA 030 kiegyenlítődött a környezeti hőmérséklet- LED B Állapot...
Page 97 Kapcsoljon be fogyasztókat, pl. a hátsó ablak fűtését, a beltéri 3. Végezze el a BEA 030 konfigurálását az MTM cso- lámpát, az ülésfűtést vagy a ködlámpákat. portban (USB vagy Bluetooth). 2. A ventilátort kapcsolja ki! ...
Page 98 Pót- és kopóalkatrészek Ártalmatlanítás és hulladékkezelés Megnevezés Rendelési szám 1. Kapcsolja le az BEA 030-t a hálózatról és távolítsa el a hálózati csatlakozó kábelt. BEA 030 1 687 023 577 2. Szedje szét az BEA 030-t, csportosítsa az anyagait és Olajhőmérséklet-érzékelő...
Page 99 Műszaki adatok | BEA 030 | 99 | Műszaki adatok Mérési tartomány és mérési pontosság Általános adatok 7.4.1 Fordulatszámmérés Jellemző Érték/tartomány Fordulatszámmérés az akkumulátor-felhullámosság segítségével Üzemi feszültség 10 V DC — 32 V DC Teljesítményfelvétel a jármű akkumulá- kb. 8 W torán vagy tápegységen keresztül...
Page 100: It - Indice
| 100 | BEA 030 | it – Indice Simboli utilizzati Manutenzione Nella documentazione Pulizia 1.1.1 Indicazioni di avvertimento – Ricambi e parti soggette a usura struttura e significato 1.1.2 Simboli nella presente Messa fuori servizio documentazione Messa fuori servizio temporanea...
Page 101 Simboli utilizzati | BEA 030 | 101 | Simboli utilizzati Sul prodotto Nella documentazione Rispettare tutti i simboli di avvertimento sui prodotti 1.1.1 Indicazioni di avvertimento – struttura e e mantenere le relative etichette integralmente in significato condizioni di perfetta leggibilità! Le indicazioni di avvertimento mettono in guardia dai pericoli per l'utente o le persone vicine.
Page 102 RED 2014/53/UE (Radio Equipment Directive) è vanno lette attentamente prima della messa in funzio- un prodotto elettrico o elettronico (componente) che ne, del collegamento e dell‘uso di BEA 030 e devono emette e/o riceve onde radio ai fini di radiocomunica- essere assolutamente rispettate.
Page 103 Descrizione del prodotto Fornitura Impiego previsto La fornitura dipende dalla versione prodotto e BEA 030 è un tester portatile per la tecnica di prova in dall'accessorio speciale ordinati, e può essere diver- autofficine. sa da quanto indicato nel seguente elenco.
Page 104 Rosso Tensione di alimentazione troppo alta Per evitare la formazione di condensa, BEA 030 (> 32 V) deve essere acceso solo quando il BEA 030 rag- giunge la temperatura ambiente! LED B: stato delle interfacce ¶ Alimentare BEA 030 con tensione tramite un ali-...
Page 105 1. Avviare il veicolo e accelerare brevemente, per spegnere la spia di controllo del carico. Inserire le 3. Configurare BEA 030 nel gruppo MTM (USB o Blue- utente, quali ad es. lunotto termico, luci, riscalda- tooth). mento del sedile, fendinebbia.
Page 106 Staccare l'BEA 030 dalla rete elettrica. Pulizia Cambio di ubicazione ¶ In caso di cessione di BEA 030, consegnare tutta la Non utilizzare detergenti abrasivi e stracci da documentazione compresa nel volume di fornitura officina! integralmente insieme all’apparecchio.
Page 107 Dati tecnici | BEA 030 | 107 | Dati tecnici Range di misurazione e precisione di misurazione Dati generali 7.4.1 Misurazione del numero di giri Proprietà Valore/campo Misurazione del numero di giri con armoniche batteria. Tensione di funzionamento 10 V DC — 32 V DC Potenza assorbita tramite batteria del ca.
Page 108: Lt - Turinys
| 108 | BEA 030 | lt – Turinys Naudojama simbolika Techninė priežiūra Dokumentacijoje Valymas 1.1.1 Įspėjamosios nuorodos – struktūra Atsarginės ir nusidėvinčios dalys ir reikšmė 1.1.2 Simboliai – pavadinimai ir reikšmė Eksploatacijos sustabdymas Ant gaminio Laikinas eksploatacijos sustabdymas Vietos keitimas Nuorodos naudotojui Šalinimas ir atidavimas į...
Page 109 Naudojama simbolika | BEA 030 | 109 | Naudojama simbolika Ant gaminio Dokumentacijoje Vadovaukitės visais ant gaminių esančiais įspėjamai- 1.1.1 Įspėjamosios nuorodos – struktūra ir reikšmė siais ženklais ir prižiūrėkite, kad šie būtų įskaitomi. Įspėjamosios nuorodos įspėja apie pavojus naudotojui arba aplink esantiems asmenims.
Page 110 Rinkinyje esantis "Bluetooth" ryšio USB adapteris pri- kurios nėra tiesiogiai prijungtos prie elektros tinklo. jungiamas prie kompiuterio / nešiojamojo kompiuterio ir leidžia prisijungti prie BEA 030 radijo ryšį palaikančių RED (Radijo įrenginių direktyva) komponentų. "Robert Bosch GmbH" pareiškia, kad BEA 030 mode- lio radijo ryšio įrenginys atitinka Europos Sąjungos...
Page 111 Jei BEA 030 ir kartu tiekiami priedai eksploatuojami USB kabeliu (3 m) 1 684 465 562 kitaip nei gamintojas nurodo naudojimo instrukcijoje, "Bluetooth" ryšio USB adapteris – gali būti pažeista BEA 030 ir kartu tiekiamų priedų Lagaminėlis 1 685 438 626 užtikrinama apsauga. Naudojimo instrukcijos –...
Page 112 Maitinimo įtampa per žema (< 10 V) Tiekiama įtampa raudona spalva Maitinimo įtampa per aukšta (> 32 V) Tam, kad išvengtumėte kondensato susidarymo, BEA 030 leidžiama įjungti tik tada, kai BEA 030 susi- Šviesos diodas B: sąsajų būsena vienodina su aplinkos temperatūra! Šviesos diodas B Būsena mirksi ¶...
Page 113 4.3.2 BEA 030 konfigūravimas Įdiegus programinę įrangą "BEA-PC", reikia nustatyti BEA 030 prietaiso sąsają. BEA 030 su asmeniniu / nešio- BEA 030 savarankiškai pasirenka prijungtą apsukų skai- jamuoju kompiuteriu galima sujungti USB jungties laidu čiaus jutiklį. Jei prijungti akumuliatoriaus jungiamasis arba "Bluetooth"...
Page 114 ¶ traliomis valymo priemonėmis. Atjunkite elektros jungtį. Atsarginės ir nusidėvinčios dalys Šalinimas ir atidavimas į metalo laužą 1. BEA 030 atjunkite nuo maitinimo tinklo ir pašalinkite Pavadinimas Užsakymo numeris maitinimo laidą. 2. BEA 030 išardykite, išrūšiuokite dalis pagal medžia- BEA 030 1 687 023 577 gas ir pašalinkite pagal galiojančius reikalavimus.
Page 115 Techniniai duomenys | BEA 030 | 115 | Techniniai duomenys Matavimo diapazonas ir matavimo tikslumas Bendri duomenys 7.4.1 Apsukų skaičiaus matavimas Savybė Vertė / diapazonas Apsukų skaičiaus matavimas pagal akumuliatoriaus Darbinė įtampa 10 V DC — 32 V DC harmonikas Iš...
Page 116: Lv - Saturs
| 116 | BEA 030 | lv – Saturs Izmantotie simboli Tehniskā apkope Dokumentācijā Tīrīšana 1.1.1 Brīdinājuma norādes – uzbūve un Rezerves un nodilstošās da as skaidrojums 1.1.2 Simboli – nosaukums un Ekspluatācijas pārtraukšana skaidrojums Ekspluatācijas pārtraukšana uz laiku Uz produkta Pārvietošana...
Page 117 Izmantotie simboli | BEA 030 | 117 | Izmantotie simboli Uz produkta Dokumentācijā Ievērojiet un uzturiet salasāmas visas brīdinājuma 1.1.1 Brīdinājuma norādes – uzbūve un skaidrojums zīmes uz produktiem. Brīdinājuma norādes brīdina no riska, kas pastāv lietotā- jam vai vērotājiem. Papildus brīdinājuma norādes apraks- BĪSTAMI –...
Page 118 ķēdēs, kurām nav tieša teris tiek pievienots personālajam/portatīvajam datoram savienojuma ar elektrotīkla spriegumu. un sniedz iespēju izveidot radiosakarus ar BEA 030 ra- diosakaru komponentiem. RED (Radio aprīkojuma direktīva) Ar šo "Robert Bosch GmbH" apliecina, ka BEA 030 2.6.2...
Page 119 Produkta apraksts Piegādes komplektācija Noteikumiem atbilstošs pielietojums Piegādes komplektācija ir atkarīga no pasūtītā produk- BEA 030 ir mobila testa ierīce transportlīdzek u darb- ta varianta un pasūtītajiem īpašajiem piederumiem, nīcu pārbaužu tehnikai. tādē var atšķirties no turpmāk minētā uzskaitījuma. BEA 030 kalpo kā apgriezienu skaita un temperatūras Nosaukums Pasūtījuma numurs...
Page 120 Elektropadeves spriegums par zemu (< 10 V) Sprieguma padeve Sarkans Elektropadeves spriegums par augstu (> 32 V) Lai izvairītos no kondensāta ūdens veidošanās, BEA 030 drīkst ieslēgt tikai tad, kad BEA 030 ir LED B: pieslēgvietas statuss izlīdzinājies ar apkārtējās vides temperatūru! LED B Statuss mirgo: ¶...
Page 121 1. Iedarbiniet transportlīdzekli un īslaicīgi nospiediet iestatīšanu. gāzes pedāli, lai nodziest lādēšanas kontrollampiņa. Ieslēdziet patērētājus, kā, piem., aizmugurējā loga 3. BEA 030 konfigurēt grupā MTM (USB vai "Bluetooth"). apsildi, gaismas, sēdek u apsildi, miglas lukturus.  BEA 030 ir gatavs darbam. 2. Ventilatoru izslēdziet! 4.
Page 122 | 122 | BEA 030 | Tehniskā apkope Tehniskā apkope Ekspluatācijas pārtraukšana Ekspluatācijas pārtraukšana uz laiku Jebkādus darbus pie elektriskām ierīcēm drīkst veikt vienīgi personas ar pietiekošām zināšanām un Ilgāku laiku nelietojot: ¶ pieredzi elektrotehnikā. Atvienot BEA 030 no elektrotīkla.
Page 123 Tehniskie dati | BEA 030 | 123 | Tehniskie dati Mērījumu diapazons un mērījumu precizitāte Vispārīga informācija 7.4.1 Apgriezienu skaita mērīšana Īpašība Vērtība/diapazons Apgriezienu skaita mērīšana ar akumulatora vibrāciju Darba spriegums 10 V DC — 32 V DC Jaudas padeve, izmantojot transportlī- apm.
Page 124: Nl - Inhoudopgave
| 124 | BEA 030 | nl – Inhoudopgave Gebruikte symbolen Onderhoud In de documentatie Reiniging 1.1.1 Waarschuwingsaanwijzingen – Reserve- en slijtdelen opbouw en betekenis 1.1.2 Symbolen – Benaming en betekenis Buitenbedrijfstelling Op het product Tijdelijke buitenbedrijfstelling Verplaatsing Gebruikersinstructies Verwijderen en tot schroot verwerken...
Page 125 Gebruikte symbolen | BEA 030 | 125 | Gebruikte symbolen Op het product In de documentatie Alle waarschuwingssymbolen op de producten in 1.1.1 Waarschuwingsaanwijzingen – opbouw en acht nemen en deze in leesbare toestand houden. betekenis Waarschuwingsaanwijzingen waarschuwen voor gevaren GEVAAR –...
Page 126 Bluetooth-USB-adapter de meetcategorieën van I tot IV. De in leveringsomvang bijgevoegde Bluetooth-USB-adap- BEA 030 is bestemd voor het gebruik in de meet- ter wordt op de PC/laptop aangesloten en maakt draad- categorie I (CAT 1) d.w.z. alleen voor metingen aan loze verbinding met radiografische componenten van stroomcircuits, die geen directe verbinding tot het net BEA 030 mogelijk.
Page 127 TD/TN/EST via BEA 040/BDM 300 3.4.1 BEA 030 vooraanzicht Olietemperatuurmeting BEA 030 wordt via een adapter of via de voertuigaccu met spanning gevoed. Voorwaarden BEA 030 kan alleen via de PC/laptop en met de 459908_01_We SystemSoft BEA-PC worden bediend.
Page 128 BEA 030 zich aan de omgevingstemperatuur heeft LED B: status van de interfaces aangepast! LED B Status knippert: ¶ BEA 030 via een adapter of via de voertuigaccu met Groen Voedingsspanning actief, spanning voeden. Bluetooth- of USB-verbinding naar PC/laptop Aansluiting BEA 030 op PC/laptop Oranje...
Page 129 1. Voertuig starten en kort gas geven, zodat het op- ling getoond. laadcontrolelampje uitgaat. Verbruiker inschakelen, zoals bijvoorbeeld verwarmde achterruit, verlich- 3. BEA 030 in groep MTM configureren (USB of Blue- ting, stoelverwarming, mistlamp. tooth). 2. Ventilator uitschakelen!  BEA 030 is bedrijfsklaar.
Page 130 Aanwijzingen voor de eerste inbedrijfstelling in acht reinigingsmiddelen schoonmaken. nemen. Reserve- en slijtdelen Verwijderen en tot schroot verwerken 1. BEA 030 van het stroomnet scheiden en het net- Benaming Bestelnummer snoer verwijderen. 2. BEA 030 demonteren, op materialen sorteren en...
Page 131 Technische gegevens | BEA 030 | 131 | Technische gegevens Meetbereik en meetnauwkeurigheid Algemene gegevens 7.4.1 Toerentalmeting Eigenschap Waarde/bereik Toerentalmeting met accurimpel Bedrijfsspanning 10 V DC — 32 V DC Eigenschap Waarde/bereik Vermogensopname via voertuigaccu of ca. 8 watt netvoeding meetresolutie 10 min...
Page 132: No - Innholdsfortegnelse
| 132 | BEA 030 | no – Innholdsfortegnelse Symboler som brukes Vedlikehold I dokumentasjonen Rengjøring 1.1.1 Advarsler – struktur og betydning Reserve- og slitedeler 1.1.2 Symboler – Betegnelse og betydning 133 På produktet Sette ut av drift Midlertidig driftsstans...
Page 133 Symboler som brukes | BEA 030 | 133 | Symboler som brukes På produktet I dokumentasjonen Legg merke til alle varselsymboler på produktene 1.1.1 Advarsler – struktur og betydning og hold dem i lesbar tilstand. Advarslene advarer mot farer for bruker eller personer i nærheten.
Page 134 | 134 | BEA 030 | Henvisninger for bruker Henvisninger for bruker Radioforbindelser Viktige henvisninger Operatøren av radioanlegg skal sørge for at ret- Viktige henvisninger om avtalen om opphavsrett, ningslinjene og begrensningene for det aktuelle produktansvar og garanti, om brukergruppen og om landet overholdes.
Page 135 TD/TN/EST ved hjelp av BEA 040/BDM 300 Oljetemperaturmåling 3.4.1 BEA 030 Front BEA 030 forsynes med strøm fra en kontakt eller kjøre- tøyets batteri. Forutsetninger BEA 030 kan kun betjenes med PC/laptop og med SystemSoft BEA-PC. 459908_01_We 3.2.1...
Page 136 For lav forsyningsspenning (< 10 V) Rød For lav forsyningsspenning (> 32 V) For å unngå at det danner seg kondensvann, må BEA 030 først slås på etter at BEA 030 har tilpasset seg omgivelsestemperaturen! LED B: Status for grensesnittene LED B Status ¶...
Page 137 BEA 030 beregner i tomgang omsetningsforholdet fra generator til veivaksel. For å gjenkjenne det ef- 3. Konfigurer BEA 030 i gruppe MTM (USB eller Blue- fektive signalet krever BEA 030 en tilpasningsfase tooth). på 15 til 45 sekunder før målefasen.
Page 138 Vær oppmerksom på henvisninger for første igang- setting. Reserve- og slitedeler ¶ Koble fra elektrisk tilkobling. Betegnelse Bestillingsnummer Deponering og kassering 1. Koble BEA 030 fra strømnettet og fjern nettilkob- BEA 030 1 687 023 577 Oljetemperatursensor 1 687 230 068 lingsledningen. <) Batteriledning B+/B–...
Page 139 Tekniske data | BEA 030 | 139 | Tekniske data Måleområde og målenøyaktighet Generelle data 7.4.1 Turtallsmåling Egenskap Verdi/område Turtallsmåling ved hjelp av batteririppel Driftsspenning 10 V DC — 32 V DC Egenskap Verdi/område Opptatt effekt via kjøretøyets batteri ca. 8 watt eller nettdel Måleoppløsning...
Page 140: Pl - Spis Treści
| 140 | BEA 030 | pl – Spis treści Stosowane symbole Konserwacja W dokumentacji Czyszczenie 1.1.1 Ostrzeżenia – struktura i znaczenie Części zamienne i eksploatacyjne 1.1.2 Symbole – nazwa i znaczenie Na produkcie Wyłączenie z eksploatacji Tymczasowe wyłączenie z eksploatacji Wskazówki dla użytkownika...
Page 141 Stosowane symbole | BEA 030 | 141 | Stosowane symbole Na produkcie W dokumentacji Należy przestrzegać wszystkich symboli ostrze- 1.1.1 Ostrzeżenia – struktura i znaczenie gawczych na produktach i utrzymywać je w stanie Wskazówki ostrzegawcze ostrzegają przed zagrożeniami umożliwiającym odczytanie.
Page 142 | 142 | BEA 030 | Wskazówki dla użytkownika Wskazówki dla użytkownika Połączenia radiowe Ważne wskazówki Użytkownik urządzeń radiowych ma obowiązek Ważne wskazówki dotyczące praw autorskich i gwarancji, zadbać o to, aby przestrzegane były dyrektywy i użytkowników i zobowiązań przedsiębiorstwa znajdują się...
Page 143 1 687 230 068 Komunikacja między komputerem stacjonarnym/lapto- Przewód podłączeniowy akumulatora B+/B– 1 684 463 822 pem i testerem BEA 030 jest możliwa albo przez złą- Przewód przyłączeniowy 1 684 463 547 cze Bluetooth, albo przez port USB. do gniazda zapalniczki Przewód przyłączeniowy TD/TN/EST...
Page 144 | 144 | BEA 030 | Obsługa Obsługa 3.4.3 Wska nik stanu — LED A i LED B Uruchamianie LED A: wska nik stanu pracy ¶ Podłączyć dostarczone przewody adapterów do pomia- LED A Stan ru prędkości obrotowej i czujnik temperatury oleju do świeci:...
Page 145 <F1>. Są tu wyświetlane najważniejsze informacje na temat ustawiania portów. 1. Uruchomić pojazd i krótko dodać gazu, aby kontrol- ka ładowania przestała świecić. Włączyć odbiorniki, 3. Skonfigurować BEA 030 w grupie MTM (USB lub np. ogrzewaną tylną szybę, ogrzewanie foteli, reflek- Bluetooth). tory przeciwmgłowe.
Page 146 Przestrzegać wskazówek dotyczących pierwszego uruchomienia. Części zamienne i eksploatacyjne Usuwanie i złomowanie Oznaczenie Numer 1. Odłączyć urządzenie BEA 030 od sieci elektrycznej katalogowy i odłączyć przewód sieciowy. BEA 030 1 687 023 577 2. Urządzenie BEA 030 rozłożyć na części, posortować...
Page 147 Dane techniczne | BEA 030 | 147 | Dane techniczne Zakres pomiaru i dokładność pomiaru Dane ogólne 7.4.1 Pomiar prędkości obrotowej Parametr Wartość/zakres Pomiar prędkości obrotowej na podstawie górnej har- monicznej akumulatora Napięcie robocze 10 V DC – 32 V DC Pobór mocy z akumulatora lub poprzez...
Page 148: Pt - Índice
| 148 | BEA 030 | pt – Índice Símbolos utilizados Conservação Na documentação Limpeza 1.1.1 Indicações de aviso – Peças de reposição e de desgaste estrutura e significado 1.1.2 Símbolos nesta documentação Colocação fora de serviço No produto Colocação temporária fora de serviço Mudança de local...
Page 149 Símbolos utilizados | BEA 030 | 149 | Símbolos utilizados No produto Na documentação Respeite todos os sinais de aviso nos produtos 1.1.1 Indicações de aviso – estrutura e significado e mantenha-os bem legíveis! As indicações de aviso alertam para perigos para o usuário ou pessoas que se encontrem nas imediações.
Page 150 I a IV. O adaptador Bluetooth incluído no âmbito de forneci- O BEA 030 destina-se a ser usado na categoria de me- mento é inserido em um PC/laptop e permite a ligação dição I (CAT 1), ou seja, para medições em circuitos de radioelétrica a componentes habilitados para rádio do...
Page 151 Âmbito do fornecimento Utilização adequada O escopo de fornecimento está dependente das O BEA 030 é um aparelho de teste móvel para o equi- variantes pedidas do produto e dos acessórios pamento de teste em oficinas automotivas. O BEA 030 especiais pedidos e pode ser diferente da seguinte serve de módulo de metrologia para os aparelhos de...
Page 152 Vermelho Tensão de alimentação muito elevada Para evitar a formação de água de condensação, (> 32 V) o BEA 030 só poder ser ligado quando o BEA 030 se encontrar à temperatura ambiente! LED B: Status das interfaces ¶ O BEA 030 é alimentado com tensão através do...
Page 153 Configurar o BEA 030 Após a instalação do software BEA-PC, a interface do aparelho do BEA 030 deve ser ajustada. O BEA 030 O BEA 030 seleciona automaticamente o sensor de pode ser ligado ao PC/laptop, tanto através do cabo rotações conectado.
Page 154 Peças de reposição e de desgaste Eliminação e transformação em sucata Designação Nº de encomenda 1. Desligue o BEA 030 da rede elétrica e retire o cabo de ligação à rede. BEA 030 1 687 023 577 Sensor da temperatura do óleo 1 687 230 068 2.
Page 155 Dados técnicos | BEA 030 | 155 | Dados técnicos Faixa de medição e precisão de medição Dados gerais 7.4.1 Medição de rotações Característica Valor/faixa Medição de rotações com conteúdo de harmônicas da Tensão de serviço 10 V DC — 32 V DC...
Page 156: Ro - Cuprins
| 156 | BEA 030 | ro – Cuprins Simboluri utilizate Revizia tehnică În documentaţie Curățare 1.1.1 Avertismente – structură şi Piese de schimb și consumabile semnificaţie 1.1.2 Simboluri – denumire şi semnificaţie 157 Scoaterea din funcţiune Pe produs Scoaterea temporară din funcţiune Schimbarea locului de amplasare Observaţii pentru utilizatori...
Page 157 Simboluri utilizate | BEA 030 | 157 | Simboluri utilizate Pe produs În documentaţie Respectaţi toate semnele de avertizare de pe produs 1.1.1 Avertismente – structură şi semnificaţie şi menţineţi-le în stare lizibilă! Avertizările au rolul de a atrage atenţia asupra unor pe- ricole pentru utilizator şi persoanele aflate în apropiere.
Page 158 | 158 | BEA 030 | Observaţii pentru utilizatori Observaţii pentru utilizatori Conexiuni radio Observaţii importante Administratorul echipamentelor radio trebuie să aibă Observaţiile importante cu privire la acordul despre în vedere respectarea directivelor și a restricțiilor drepturile de autor, responsabilitate şi garanţie, des- țării respective.
Page 159 și accesoriile speciale comandate și poa- ca de verificare în atelierele pentru autovehicule. te fi devia de la lista de mai jos. BEA 030 are rolul unui modul de măsurare a turației și Denumire Număr de temperaturii pentru aparatele de măsurare a gazelor de comandă...
Page 160 între Bluetooth sau USB și PC/Laptop Conexiune BEA 030 la PC/laptop Portocaliu Tensiunea de alimentare prezentă, BEA 030 poate fi conectat la PC/laptop fie prin inter- conexiune inexistentă Bluetooth sau USB și PC/Laptop mediul cablului de conectare USB, fie prin Bluetooth. Roșu Firmware defect / bootloader activ 4.3.1...
Page 161 4.3.2 Configurare BEA 030 După instalarea software-ului BEA-PC, trebuie setată interfața de aparat a BEA 030. BEA 030 poate fi conec- BEA 030 selectează automat senzorul de turație racor- tat la PC/laptop fie prin intermediul cablului de conec- dat. În cazul în care sunt conectate cablul de conec- tare USB, fie prin Bluetooth.
Page 162 ¶ Decuplaţi conexiunea electrică. Denumire Număr de Îndepărtarea ca deşeu şi casarea comandă 1. Deconectaţi BEA 030 de la reţea şi îndepărtaţi BEA 030 1 687 023 577 cablul de reţea. Senzor pentru temperatura uleiului 1 687 230 068 <) 2.
Page 163 Date tehnice | BEA 030 | 163 | Date tehnice Domeniul de măsurare și precizia de măsurare Date generale 7.4.1 Măsurarea turației Proprietăți Valoare/interval Măsurarea turației cu armonica bateriei Tensiune de lucru 10 V c.c. — 32 V c.c. Consumul de putere al bateriei vehiculului aprox.
Page 164: Ru - Содержание
| 164 | BEA 030 | ru – Содержание Использованная символика Технический уход В документации Очистка 1.1.1 Предупреждения: структура и Запасные и быстроизнашивающиеся значение детали 1.1.2 Символы: наименование и значение xxx Вывод из эксплуатации На изделии Временный вывод из эксплуатации Смена места установки...
Page 165: Использованная Символика
Использованная символика | BEA 030 | 165 | Использованная символика На изделии В документации Соблюдать и обеспечивать читабельность всех име- 1.1.1 Предупреждения: структура и значение ющихся на изделии предупредительных знаков! Предупреждения предостерегают об опасности, угрожа- ющей пользователю или окружающим его лицам. Кроме...
Page 166: Советы Для Пользователя
| 166 | BEA 030 | Советы для пользователя Советы для пользователя Беспроводная связь Важные указания Предприятие, эксплуатирующее беспроводное Важные указания, касающиеся авторского права, от- обо-рудование, обязано обеспечить соблюдение ветственности и гарантии, круга пользователей и обя- норм и ограничений, действующих в той или иной...
Page 167: Описание Изделия
Описание изделия Комплект поставки Использование по назначению Объем поставки зависит от заказанного варианта BEA 030 — это испытательное устройство для СТО для изделия и специальных комплектующих. Возмож- автомобилей. ны несоответствия со следующим списком. BEA 030 представляет собой модуль измерения ско- Обозначение...
Page 168: Индикация Состояния Через Светодиод A И Светодиод B
необходимо включать только после того, как тем- (> 32 V) пература BEA 030 выровнялась с температурой окружающей среды! Светодиод B: состояние интерфейсов ¶ На BEA 030 подать напряжение через блок питания Светодиод B Состояние или аккумулятор автомобиля. мигает: Подключение BEA 030 к ПК/ноутбуку...
Page 169: Конфигурирование Bea
ка. Здесь отображается наиболее важная информа- ция для настройки интерфейсов. 1. Запустить транспортное средство, дать газ на ко- роткое время, чтобы контрольная лампочка заряда 3. BEA 030 сконфигурировать в группе MTM (USB или погасла. Включить потребители, например обо- Bluetooth). греваемое заднее стекло, свет, обогрев сидений, ...
Page 170: Запасные И Быстроизнашивающиеся
цию. ¶ Отключить электросоединение. Запасные и быстроизнашивающи- еся детали Удаление отходов и утилизация 1. BEA 030 отключить от электросети и удалить провод Наименование Номер заказа для подключения к сети. 2. BEA 030 разобрать, рассортировать по материалам BEA 030 1 687 023 577 и...
Page 171: Общие Сведения
Технические характеристики | BEA 030 | 171 | Технические характери- Диапазон измерения и точность измерения стики 7.4.1 Измерение частоты вращения Общие сведения Измерение частоты вращения посредством гармоники Характеристика Значение/диапазон аккумуляторной батареи Рабочее напряжение 10–32 V DC Характеристика Значение/диапазон Потребляемая мощность от аккумуля- прибл.
Page 172: Sk - Obsah
| 172 | BEA 030 | sk – Obsah Použité symboly Údržba V dokumentácii Čistenie 1.1.1 Výstražné upozornenia – štruktúra Náhradné diely a diely podliehajúce a význam opotrebovaniu 1.1.2 Symboly – názov a význam Na produkte Vyradenie z prevádzky Dočasné odstavenie Pokyny pre používateľa Zmena umiestnenia Dôležité...
Page 173 Použité symboly | BEA 030 | 173 | Použité symboly Na produkte V dokumentácii Dodržiavajte a udržiavajte v čitateľnom stave všetky 1.1.1 Výstražné upozornenia – štruktúra a význam výstražné značky na produktoch. Výstražné upozornenia varujú pred rizikami pre použí- vateľa alebo pre prítomné osoby. Okrem toho výstraž- NEBEZPEČENSTVO –...
Page 174 | 174 | BEA 030 | Pokyny pre používateľa Pokyny pre používateľa Rádiové spojenia Dôležité pokyny Prevádzkovateľ rádiových zariadení je povinný za- Dôležité informácie o dohode o duševnom vlastníctve, bezpečiť dodržiavanie smerníc a obmedzení plat- ručení a záruke, o skupine používateľov a o záväzku ných v príslušnej krajine.
Page 175 špeciálneho príslušenstva a použitie v dielňach na skúšanie motorových vozidiel. môže sa líšiť od nižšie uvedeného zoznamu. BEA 030 slúži ako modul na meranie otáčok a teploty Označenie Objednávkové číslo pre zariadenia na meranie emisií BEA 060, BEA 070, BEA 550 a BEA 950 (benzínové...
Page 176 Príliš nízke napájacie napätie (< 10 V) Červená Príliš vysoké napájacie napätie (> 32 V) Aby sa zabránilo tvoreniu kondenzátu, BEA 030 sa smie zapínať až potom, keď sa teplota BEA 030 vyrovnala teplote okolia! LED B: Stav rozhraní LED B Status ¶...
Page 177 4.3.2 Konfigurácia BEA 030 Po inštalácii softvéru BEA-PC je nutné nastaviť rozhra- nie BEA 030. BEA 030 je možné pripojiť k PC/laptopu BEA 030 samočinne zvolí pripojený snímač otáčok. Ak buď pomocou prepojovacieho USB kábla alebo pro- je pripojený kábel batérie B+/B– a pripojovací kábel stredníctvom Bluetooth.
Page 178 Odpojte BEA 030 od elektrickej siete. Čistenie Zmena umiestnenia ¶ Pri odovzdaní BEA 030 odovzdajte aj kompletnú do- Nepoužívajte abrazívne čistiace prostriedky alebo kumentáciu, ktorá je súčasťou dodávky. ¶ drsné dielenské čistiace handry! BEA 030 prepravujte len v originálnom alebo v rov- nocennom obale.
Page 179 Technické údaje | BEA 030 | 179 | Technické údaje Rozsah a presnosť merania Všeobecné údaje 7.4.1 Meranie otáčok Vlastnosť Hodnota/rozsah Meranie otáčok pomocou vyšších harmonických batérie Prevádzkové napätie 10 V DC — 32 V DC Vlastnosť Hodnota/rozsah Príkon prostredníctvom batérie vozidla cca 8 Watt...
Page 180: Sl - Vsebina
| 180 | BEA 030 | sl – Vsebina Uporabljeni simboli Popravila V dokumentaciji Čiščenje 1.1.1 Opozorilni napotki – zgradba in Nadomestni in obrabljivi deli pomen 1.1.2 Simboli – poimenovanje in pomen Izklop Na izdelku Začasno mirovanje Sprememba kraja uporabe Napotki za uporabnika Odstranjevanje in uničenje...
Page 181 Uporabljeni simboli | BEA 030 | 181 | Uporabljeni simboli Na izdelku V dokumentaciji Vse opozorilne znake na izdelku je treba upoštevati 1.1.1 Opozorilni napotki – zgradba in pomen in zagotoviti, da so ti v čitljivem stanju. Opozorilni napotki svarijo pred nevarnostmi za uporabnika ali osebe v okolici.
Page 182 Adapter Bluetooth-USB kategorije od I do IV. V dobavnem obsegu priloženi adapter Bluetooth-USB BEA 030 je namenjen uporabi v merilni kategoriji I, t.j. je priključen na računalnik / prenosni računalnik in za meritve tokokrogov, ki nimajo neposredne povezave z omogoča radijsko povezavo z radijsko združljivimi kom- omrežno napetosto.
Page 183 Opis proizvoda Obseg dobave Namenska uporaba Obseg dobave je odvisen od naročene različice BEA 030 je mobilni tester za testiranje motornih vozil v proizvoda in naročeni posebni dodatni opremi ter se servisnih delavnicah. lahko razlikuje od spodnjega seznama. BEA 030 služi kot merilni modul za merjenje števila Oznaka Naročilna številka...
Page 184 Prenizka napajalna napetost (< 10 V) rdeča Previsoka napajalna napetost (> 32 V) Za preprečevanje nastajanja kondenzatne vode sme- te BEA 030 vključiti šele, ko se je naprava BEA 030 temperirala na temperaturo okolice! LED B: status priključkov LED B Status ¶...
Page 185 4.3.2 Konfiguriranje BEA 030 Po namestitvi prog. opreme BEA-PC je na BEA 030 treba nastaviti vmesnik za naprave. BEA 030 se lahko s BEA 030 samodejno izbere priključeni senzor števila PC/prenosnikom poveže ali prek USB kabla ali pa prek vrtljajev. Če sta priključni kabel akumulatorja B+/B– in povezave Bluetooth.
Page 186 Izklopiti je treba električni priključek. Oznaka Številka naročila Odstranjevanje in uničenje BEA 030 1 687 023 577 1. BEA 030 odklopite od električnega omrežja in od- Senzor temperature olja 1 687 230 068 <) stranite omrežni priključni kabel. Priključni kabel akumulatorja B+/B–...
Page 187 Tehnični podatki | BEA 030 | 187 | Tehnični podatki Merilno območje in merilna točnost Splošni podatki 7.4.1 Merjenje števila vrtljajev Lastnost Vrednost/Območje Merjenje števila vrtljajev prek harmonikov akumulatorja Obratovalna napetost 10 V DC — 32 V DC Lastnost Vrednost/Območje Moč...
Page 188: Sv - Innehållsförteckning
| 188 | BEA 030 | sv – Innehållsförteckning Använda symboler Underhåll I dokumentationen Rengöring 1.1.1 Varningsanvisningar – Uppbyggnad Reserv- och slitdelar och betydelse 1.1.2 Symboler – Benämning och Urdrifttagning betydelse Temporärt urdrifttagande På produkten Byte av arbetsplats Avfallshantering och skrotning Användaranvisningar...
Page 189 Använda symboler | BEA 030 | 189 | Använda symboler På produkten I dokumentationen Beakta alla varningstecken på produkterna och se 1.1.1 Varningsanvisningar – Uppbyggnad och bety- till att de hålls i läsbart tillstånd. delse Varningsanvisnignar varnar för faror för användaren FARA –...
Page 190 BEA 030 tas i drift, http://mediathek.bosch-automotive.com/files/common/documents/1689/989393.pdf ansluts och används. Läs och följ dem noga innan BEA 030 tas i drift, an- Mätkategori enligt EN 61010-1 sluts eller används. EN 61010-1, bestämmer de allmänna säkerhetskraven Bluetooth för elektriska test- och mätapparater och definierar...
Page 191 I leveransen ingår Ändamålsenlig användning Innehållet i leveransen beror på vilken produktvari- BEA 030 är en bärbar testapparat för testtekniken i ant och vilket specialtillbehör som beställts och kan bilverkstäder. BEA 030 fungerar som varvtals- och tem- skilja sig från följande uppräkning.
Page 192 Försörjningsspänning för låg (< 10V) Röd Försörjningsspänning för hög (> 32 V) För att undvika bildning av kondensvatten får BEA 030 först kopplas till när BEA 030 har anpas- sat sig till omgivningstemperaturen! LED B: status för gränssnitten LED B Status ¶...
Page 193 15 till 45 sekunder före mätfasen. tigaste informationen om gränssnittsinställningen. 1. Starta bilen och accelerera kort så att laddningsin- 3. Konfigurera BEA 030 i grupp MTM (USB eller Blue- dikatorn tänds. Slå på konsumenterna, som upp- tooth). värmt bakfönster, ljus, uppvärmda säten, dimljus.
Page 194 ¶ neutralt rengöringsmedel. Observera anvisningarna som berör första driftstart. Reserv- och slitdelar Avfallshantering och skrotning 1. Slå från strömmen till BEA 030 och ta bort nätan- Beteckning Artikelnummer slutningsledningen. 2. Ta isär BEA 030, sortera materialet och hantera BEA 030...
Page 195 Tekniska data | BEA 030 | 195 | Tekniska data Mätområde och mätnoggrannhet Allmänna data 7.4.1 Varvtalsmätning Egenskap Värde/område Varvtalsmätning med batteriets övertonshalt Driftspänning 10V DC — 32V DC Egenskap Värde/område Strömförbrukning via fordonsbatteri ca 8 Watt eller nätdel Mätupplösning...
Page 196: Tr - İçindekiler
| 196 | BEA 030 | tr – İçindekiler Kullanılan semboller Bakım Dokümantasyonda Temizlik 1.1.1 İkaz bilgileri – Yapısı ve anlamı Yedek parçalar ve aşınma parçaları 1.1.2 Simgeler – Adları ve anlamları Ürün üzerinde Uzun süre devre dışı bırakma Geçici olarak işletim dışı bırakmak Kullanıcı...
Page 197 Kullanılan semboller | BEA 030 | 197 | Kullanılan semboller Ürün üzerinde Dokümantasyonda Ürünler üzerindeki tüm ikaz işaretlerine dikkat edil- 1.1.1 İkaz bilgileri – Yapısı ve anlamı meli ve okunur durumda tutulmalıdır. Tehlike uyarıları kullanıcı ve etraftaki kişiler için tehlike- ler konusunda bilgi verir.
Page 198 | 198 | BEA 030 | Kullanıcı uyarıları Kullanıcı uyarıları Kablosuz bağlantılar Önemli bilgiler Telsiz ekipmanların işleticisi, ilgili ülkenin yönerge Telif hakkı, sorumluluk ve garanti hakkındaki anlaşma- ve kısıtlamalarına uyulmasını sağlamak zorundadır. lara, kullanıcı grubuna ve şirketin yükümlülüklerine dair önemli bilgiler, "Bosch Test Equipment’a ilişkin önemli Bir "telsiz ekipmanı", RED 2014/53/AT sayılı...
Page 199 TD/TN/EST üzerinden BEA 040/BDM 300 üzerinden 3.4.1 BEA 030 önden görünümü Yağ sıcaklığı ölçümü BEA 030 ünitesi bir güç adaptörü veya araç aküsü üze- rinden gerilimle beslenir. Ön koşullar BEA 030 sadece masaüstü/dizüstü bilgisayar ve 459908_01_We SystemSoft BEA-PC ile kullanılabilir.
Page 200 BEA 030 ortam sıcaklığına uyum sağla- dıktan sonra çalıştırılabilir! LED B: Arabirimlerin durumu LED B Durum ¶ BEA 030 ünitesi bir güç adaptörü veya araç aküsü yanıp sönüyor: üzerinden gerilimle beslenir. Yeşil Besleme gerilimi mevcut, Masaüstü/dizüstü bilgisayarına Bluetooth Masaüstü/dizüstü...
Page 201 BEA 030 konfigürasyonu BEA-PC yazılımının kurulumundan sonra BEA 030 ci- hazının cihaz arabirimi ayarlanmalıdır. BEA 030 cihazı BEA 030, otomatik olarak bağlanmış devir sayısı sensö- USB bağlantı kablosu veya Bluetooth ile masaüstü/ rünü seçer. B+/B– akü bağlantı kablosu ve TN/TD/EST dizüstü...
Page 202 İlk kez işletime alınmasına ilişkin uyarılar dikkate Yedek parçalar ve aşınma parçaları alınmalıdır. Tanımlama Sipariş numarası İmha ve hurdaya ayırma 1. BEA 030’i akım şebekesinden ayırın ve elektrik bağ- BEA 030 1 687 023 577 Yağ sıcaklık sensörü 1 687 230 068 lantı kablosunu çıkartın.
Page 203 Teknik veriler | BEA 030 | 203 | Teknik veriler Ölçüm aralığı ve ölçüm doğruluğu Genel veriler 7.4.1 Devir sayısı ölçümü Özellik Değer/aralık Akü üst dalgalanabilirlikli devir sayısı ölçümü Çalışma gerilimi 10 V DC — 32 V DC Özellik Değer/aralık Araç...
Page 204 Robert Bosch GmbH Automotive Service Solutions www.boschaftermarket.com Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND bosch.prueftechnik@bosch.com http://www.downloads.bosch-automotive.com 1 689 989 184 | 2021-01-24...

Bosch BEA 030 Notice Originale

Les langues disponibles

Liens rapides

Chapitres

Manuels Connexes pour Bosch BEA 030

Sommaire des Matières pour Bosch BEA 030
