5
Mise en service

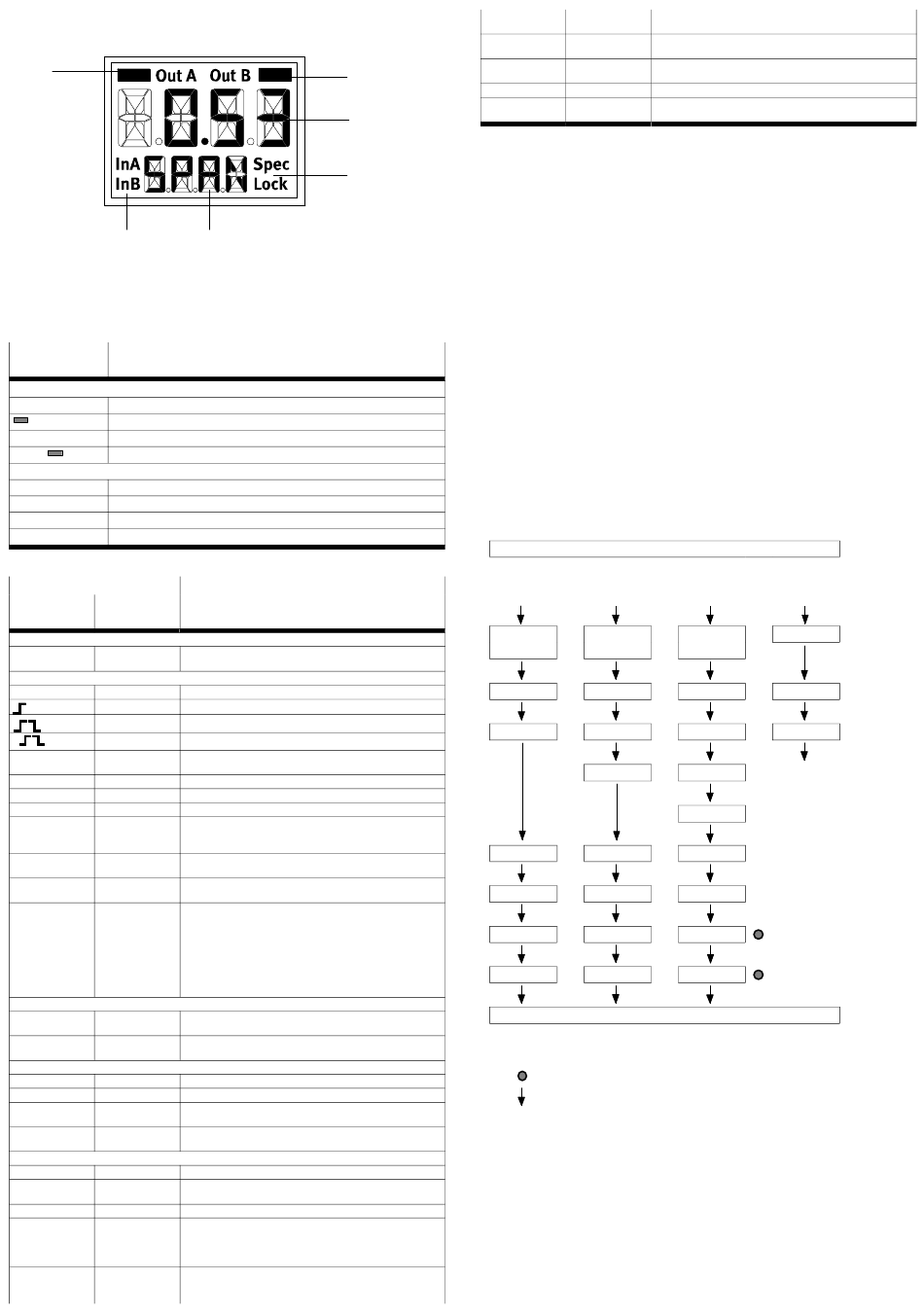

5.1 Affichage LCD
1
5
1
Affichage de sortie
2
Affichage principal
(par ex. valeur mesurée)
Fig. 16
Exemple pour
Signification
l'afficheur LCD
Affichage de la sortie
[OutA]
Sortie de commutation OutA sélectionnée (clignote en cas d'IO-Link activé)
[OutA]
Sortie de commutation OutA définie
[OutB]
Sortie de commutation OutB sélectionnée
[OutB]
Sortie de commutation OutB définie
Information de l'état/affichage de signal
[Lock]
Code de sécurité activé (è Chap. 5.4)
[Spec]
Menu spécial sélectionné (è Chap. 5.6)
[InA]
Signal de pression InA ou signal analogique sélectionné
IIIIIIII
Affichage graphique à barres dans l'affichage inférieur [Sub.d]
Fig. 17
Exemple pour l'afficheur LCD
Affichage
Affichage
principal
inférieur
Affichage de la valeur mesurée et unité en mode RUN
[– 0.53]
[bar]
Menu pour les sorties de commutation (OutA et OutB)
[Edit]
[bin]
[Fctn]
[Fctn]
[Fctn]
d
[1.80]
[SP]
[2.45]
[SP.Lo]
[6.45]
[SP.Hi]
[0.50]
[HY]
[18]
[t.obS] / [MSEC]
[0.25]
[d.SP]
[NO]
[LOGC]
[bLUE]
[COLR]
Valeurs extrêmes (mode SHOW uniquement)
[1.64]
[MIN]
[8.50]
[MAX]
Menu du signal de pression (InA)
[Edit]
[ANLG]
[1 _ 5]
[Out] / [V]
[93]
[In.Hi] / [%]
[3]
[In.Lo]/[%]
Menu des réglages d'appareil (Spec)
[Edit]
[MENU]
[16]
[Filt]/[MSEC]
[bar]
[Unit]
[OFF]
[Z.AdJ]
[Unit]
[Sub.d]
1
2
3
4
3
Informations d'état
4
Affichage inférieur (par ex. unité)
5
Affichage des signaux
Signification
Affichage de la valeur mesurée (ici, valeur négative) et
unité
Menu Edit pour les sorties de commutation (binaires)
Comparateur de valeur seuil
Comparateur à fenêtre
Surveillance automatique de différence
Valeur du point de commutation (uniquement pour le
comparateur de valeur seuil)
Valeur du point de commutation inférieur
Valeur du point de commutation supérieur
Valeur de l'hystérésis
Intervalle de temps servant à déterminer une valeur
moyenne utilisée pour définir la modification de pression
et déterminer la valeur de référence.
Valeur seuil de modification de pression pour la surveil
lance automatique de différence
Compor tement à la commutation:
[NO] = contact NO, [NF] = contact NF
Couleur de l'afficheur :
[bLUE] = bleu, fonction changement de couleur désactivée
[R.ON] = rouge, si la sortie de commutation est définie
[R.OFF] = rouge, si la sortie de commutation n'est pas
définie
Nota : un changement de couleur en rouge apparaît pour
certains dysfonctionnements, indépendamment des ré
glages [COLR].
Pression mesurée minimale depuis l'activation ou la
dernière réinitialisation
Pression mesurée maximale depuis l'activation ou la
dernière réinitialisation
Menu Edit pour la sortie analogique
Fonction de sortie de la sortie analogique
Mise à l'échelle de la sortie analogique sur la valeur finale
de la plage de mesure de la pression en pourcent
Mise à l'échelle de la sortie analogique sur la valeur ini
tiale de la plage de mesure de la pression en pourcent
Menu Edit pour les réglages supplémentaires
Valeur pour la constante de durée de filtrage du signal de
mesure de pression
Unité pour l'affichage de la pression
[OFF] = Comparaison du point zéro (Zero Adjust) désactivée
[ON] = Correction possible du décalage pour l'affichage
de valeur mesurée, les points de commutation et la sortie
analogique
Réglage de l'affichage inférieur en mode RUN : unité
sélectionnée ou point de commutation de OutA ou affic
hage à barres
[40]
[Eco]/[SEC]
[PNP]
[bin]/[Out]
[bin]
[Pin3]/[Out]
[OFF]
[Code]
[OFF]
[MASt]
Fig. 18
5.2 Activation du capteur (mode RUN)
• Mettre sous tension.
è La valeur mesurée actuelle s'affiche. Le capteur se trouve à l'état initial
(mode RUN).
On accède à l'état initial depuis d'autres modes comme suit :
– Appuyer pendant 3 secondes sur le bouton Edit
– Expiration d'un temps de surveillance (Timeout)
5.3 Affichage des paramètres (mode SHOW)
Condition préalable : le capteur est opérationnel (mode RUN).
Sortie de commutation OutA
• Appuyer sur la touche A.
è Le premier paramètre réglé s'affiche. [Fctn] clignote.
Une nouvelle pression sur la touche A permet d'afficher respectivement le para
mètre suivant (è Fig. 19).
è Les valeurs Min. et Max. s'affichent à la fin. Il est possible de réinitialiser
celles-ci avec la touche Edit.
Sortie de commutation OutB ou sortie analogique pour le signal de pression InA
• Appuyer sur la touche B.
è Le premier paramètre réglé s'affiche. [Fctn] pour OutB ou [Out] pour InA
clignote.
Une nouvelle pression sur la touche B permet d'afficher respectivement le para
mètre suivant (è Fig. 19).
Affichage de la valeur mesurée (mode RUN)
OutA ou OutB
(Sortie de commutation)
_|¯
_|¯|_
Fctn
Fctn
SP
SP.Lo
HY
SP.Hi
HY
LOGC
LOGC
COLR
COLR
MIN
MIN
MAX
MAX
Affichage de la valeur de mesure (mode RUN)
MIN, MAX :
Le paramètre s'affiche uniquement pour la sortie de com
mutation OutA, sans temporisation
Bouton Edit
Touche A ou B
1)
SPAN-...-PNLK-PNVBA uniquement ; par la touche B
Fig. 19
Mode Economy : délai après lequel le rétro-éclairage de
l'écran est désactivé
Commutation des sorties de commutation (binaires) entre
PNP et NPN
Commutation entre sortie de commutation (binaire) et
sortie analogique (InA) sur la broche 3
Activation et définition du code de sécurité
Activation de la fonction maître IO-Link pour la réplication
de paramètres
1)
InA
(Sortie
analogique)
d_|¯|_
Out
Fctn
SP.Lo
In.Hi
SP.Hi
In.Lo
t.obS
d.SP
LOGC
COLR
MIN
Reset
MAX
Reset
