Festo SDE3 Manuel

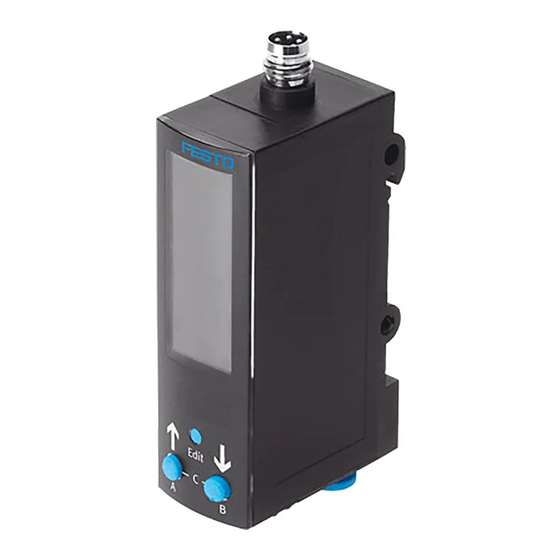

Capteur de pression SDE3
Notices d'utilisation
Notice originale
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pour toutes les documentations Produits disponibles
è www.festo.com/pk

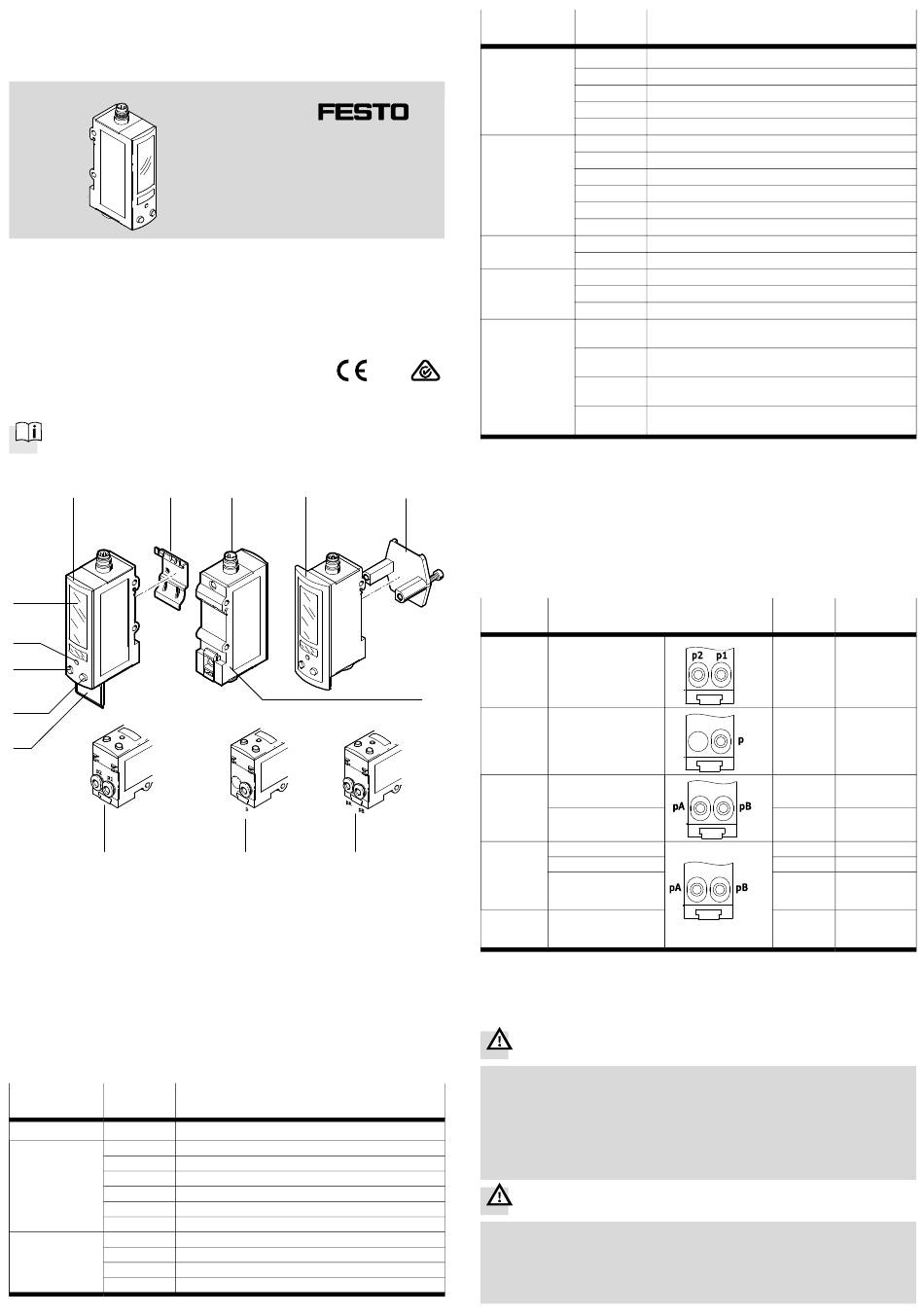

1 Éléments de commande et raccordements
1 2
aD
aC
aB
aA
aJ
9
1
SDE3 pour une fixation sur
panneau ou pour rail DIN
2
Plaque d'adaptation pour montage
sur panneau
3
Raccordement électrique
4
SDE3 pour montage sur face avant
5
Plaque de serrage pour un
montage sur face avant
6
Taquet de fixation (à l'arrière)
7
Raccords d'air comprimé ou de
vide (uniquement SDE3-...D et
SDE3-...M)
Fig. 1
Caractéristique Code de Caractéristique
commande
Fonction SDE3 Capteur de pression
-V1 0 ... –1
Plage de mesure
de la pression
-B2 –1 ... +1
-D2 0 ... 2
-D6 0 ... 6
-D10 0 ... 10
1)
-D12 0 ... 12
S 1 x pression relative
Entrée de pression
D 2 x pression relative
Z 1 x pression différentielle
M 2x pression relative, 1x analyse de la pression différentielle
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347-0
www.festo.com
8078143
2017-09f
[8078147]
4
3 5
8 7
8
Raccord de vide ou d'alimentation
(uniquement SDE3-...S)
9
Raccords d'air comprimé ou de
vide (uniquement SDE3-...Z)
aJ
Porte-étiquette
aA
Touche B
aB
Touche A
aC
Bouton EDIT
aD
Écran
Caractéristique Code de
Affichage
Montage/
Raccordement
pneumatique
Sortie électrique
Raccordement
électrique
Accessoires
4)
électriques
Français
1) Caractéristique uniquement sur demande
2) Pas pour SDE3-D12M
3) Pas pour SDE3-D6M, SDE3-D10M, SDE3-D12M
4) Uniquement en combinaison avec la caractéristique M8 ou M12
Fig. 2
2 Fonctionnement et application
Conformément à l'usage prévu, le SDE3 sert à la surveillance des variations de
pression dans les systèmes d'air comprimé ou les terminaux. Des variantes pour la
mesure de la pression relative et de la pression différentielle suivantes sont
disponibles :
Type Description
SDE3-...Z 1 x pression
différentielle
p1 – p2
6
SDE3-...S 1 x pression relative
SDE3-...D
1 x pression relative pA
1 x pression relative pB
SDE3-...M 1 x pression relative pA
1 x pression relative pB
1x analyse de la
pression différentielle
pB – pA
SDE3-...V1M 1x analyse de la
pression différentielle
pA – pB
1) In A/B : valeur d'entrée pour le capteur A/B. In C : déterminée par calcul
2) Pression de mesure p1 – Pression de référence p2
Fig. 3
3 Conditions préalables à l'utilisation du produit
Avertissement
Selon la fonctionnalité de la machine/de l'installation, la manipulation des états
de signaux peut entraîner des dommages personnels ou matériels graves.
• Tenir compte du fait que le changement de comportement de commutation
des sorties de commutation en mode EDIT prend immédiatement effet.
Activer la protection par mot de passe (code de sécurité) pour empêcher
toute modification involontaire par des personnes tierces non autorisées
(è Chapitre 5.3 paragraphe Réglage du code de sécurité).
Avertissement
L'utilisation du SDE3 en liaison avec des fluides non autorisés peut causer des
dommages corporels ou matériels.
• N'utiliser le SDE3 qu'avec de l'air comprimé
• Respecter la classe de qualité d'air prédéfinie (è Chapitre 11
Caractéristiques techniques).
Caractéristique
commande
-B Valeurs en bar
-P Valeurs en psi
2)
-K Valeurs en kpa
-H Valeurs en pouces de mercure
3)
-W Valeurs en pouces d'eau
-HQ4 Fixation du rail DIN, raccord enfichable 4 mm
-WQ4 Fixation murale, raccord enfichable 4 mm
-FQ4 Montage sur face avant, raccord enfichable 4 mm
-HT532 Fixation du rail DIN, raccord enfichable 5/32"
-WT532 Fixation murale, raccord enfichable 5/32"
-FT532 Montage sur face avant, raccord enfichable 5/32"
-2P 2 sorties de commande PNP
-2 N 2 sorties de commande NPN
-M8 Connecteur mâle M8x1
-M12 Connecteur mâle M12, codé A
-K Câble 2,5 m
-G Câble de connexion, connecteur femelle droit,
longueur de câble 2,5 m
-W Câble de connexion, connecteur coudé,
longueur de câble de 2,5 m
-G5 Câble de connexion, connecteur femelle droit,
longueur de câble 5 m
-W5 Câble de connexion, connecteur coudé,
longueur de câble de 5 m
2)
Valeurs Sorties de
1)
d'entrée commutation
In A Out A, Out B
In A Out A, Out B
In A Out A
In B Out B
In A Out A
In B
–
In C Out B
In C Out B
