5
1 BOTÓN POwER (ENCENDIDO/APAGADO)
Manténgalo pulsado durante 1 segundo
2 BOTÓN SET
Manténgalo pulsado durante 1 segundo para
acceder al menú
3 VOLUMEN / VALOR
Botones ARRIBA y ABAJO
4
BOTÓN ASC
Sincronización de frecuencia por infrarrojos
2
4
1
CONECTORES TNC DE LAS ANTENAS A Y B.
2
SALIDA XLR BALANCEADA.
3
SALIDA POR jACk DE 6,3 MM NO BALANCEA-
DA.
4 TOMA DE ALIMENTACIÓN. UTILICE úNICAMEN-
TE EL ADAPTADOR DE CORRIENTE SUMINIST-
RADO.

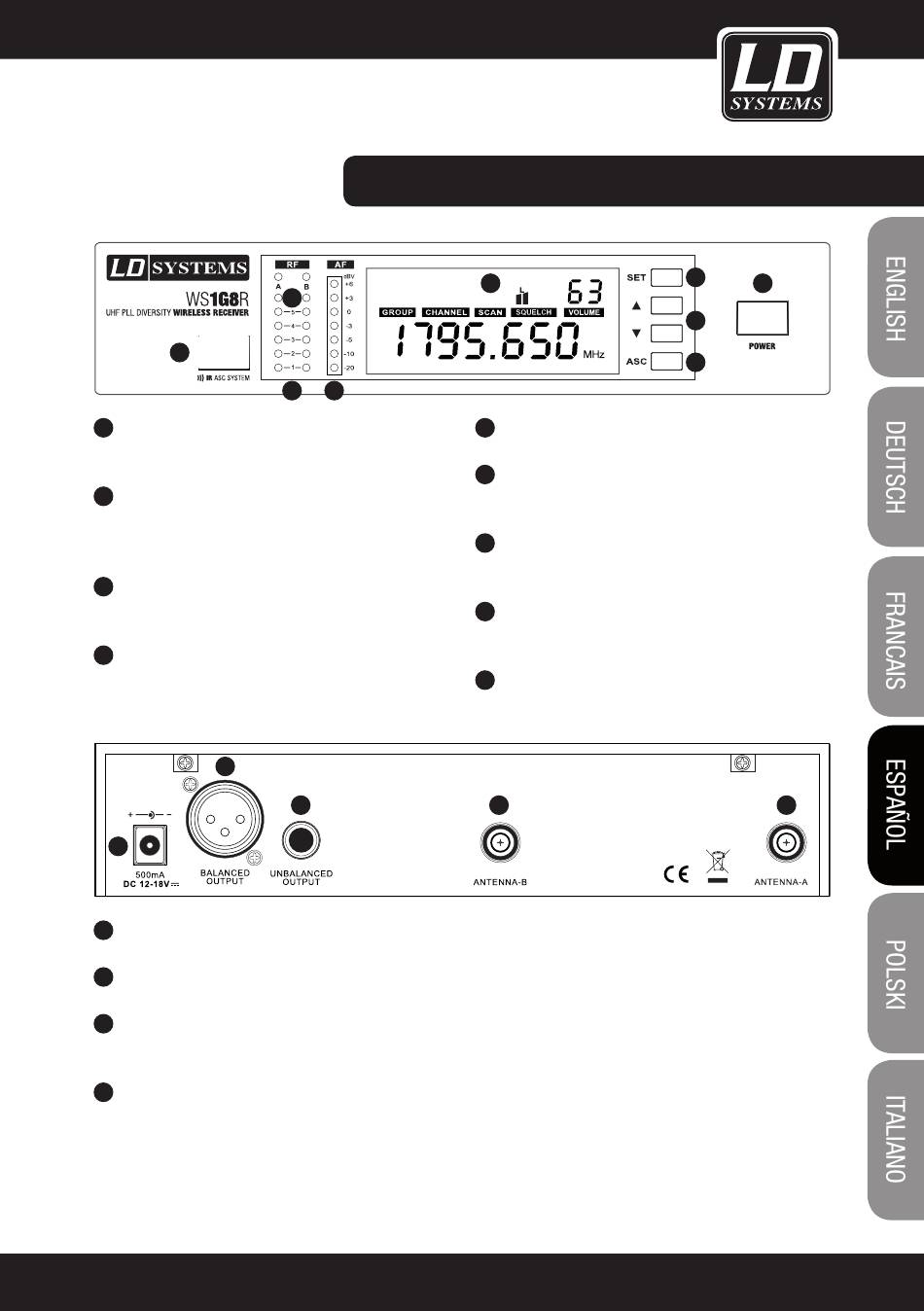

PANEL fRONTAL Y POSTERIOR DEL
6
7 8
3
9
5 PUERTO DE INfRARROjOS
6 LEDS DE ANTENA A O B
Indica la entrada de antena activa (A o B)
7 VúMETRO DE 6 SEGMENTOS DEL NIVEL DE Rf
(RADIOfRECUENCIA) DE LAS ANTENAS A Y B.
8 VúMETRO DE 7 SEGMENTOS DEL NIVEL DE
AUDIO
9 PANTALLA MULfUNCIONAL ILUMINADA
1
WS1G8R:
2
1
3
4
1
