LD Systems WS1G8 Manuel D'utilisation page 117

5
1 ACCENSIONE / SPEGNIMENTO
Premere e mantenere premuto per 1 secondo
2 PULSANTE DI IMPOSTAZIONE
Premere e mantenere premuto per 1 secondo per
entrare nel menù
3 VOLUME / VALORE
Pulsanti SU / GIÙ
4
PULSANTE ASC
Sincronizzazione di frequenza a infrarossi
2
4
1 CONNETTORI TNC DELLE ANTENNE A E B.
2 USCITA XLR BILANCIATA.
3 USCITA jACk DA 6,3 MM NON BILANCIATA.
4 PRESA DI ALIMENTAZIONE. UTILIZZARE SOLO
L'ALIMENTATORE fORNITO.

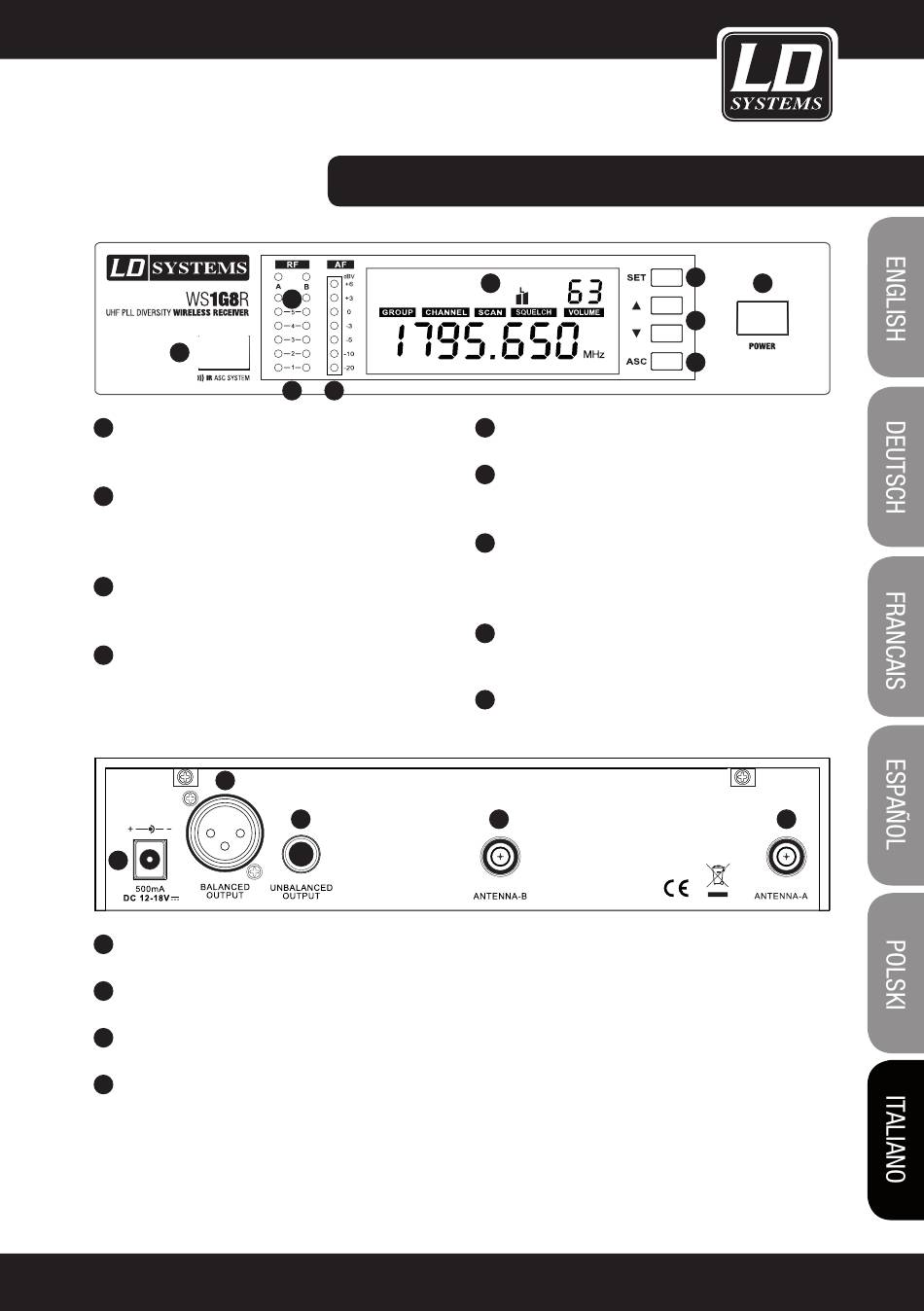

PANNELLO fRONTALE/POSTERIORE:
6
7 8
3
DEL WS1G8R:
9
5 PORTA A INfRAROSSI
6 LED DI ANTENNA A/B
Indica se è attiva l'entrata dell'antenna A o B
7 INDICATORE DEL LIVELLO DI SEGNALE Rf
(RADIOfREqUENZA) A 6 SEGMENTI DELLE
ANTENNE A E B.
8 INDICATORE DEL LIVELLO AUDIO A 7
SEGMENTI
9
SCHERMO MULTI-fUNZIONE ILLUMINATO
1
2
1
3
4
1
117
