Description du paramètre
3.22.2 25-2* Régl. larg. bande
Paramètres de configuration de la largeur de bande au
sein de laquelle la pression est autorisée à intervenir avant
d'activer/arrêter les pompes à vitesse fixe. Diverses
3 3 temporisations sont incluses pour stabiliser le contrôle.
25-20 Larg.bande démar.
Range:
10 % [ 1 -
*
par.
25-21
%]
Dépend [ 1 -
de la par.
taille 25-21
*
%]
178
Guide de programmation du VLT
Fonction:
Régler le pourcentage de la largeur de bande
de démarrage (SBW) pour permettre la
fluctuation normale de la pression système.
Dans les systèmes à commande en cascade,
afin d'éviter une commutation fréquente des
pompes à vitesse fixe, la pression système
voulue est généralement maintenue dans une
largeur de bande plutôt qu'à un niveau
constant.
La SBW est programmée sous la forme d'un
pourcentage du par. 3-03 Réf. max.. Par
exemple, si la référence maximale est de 6 bars,
la consigne de 5 bars et si la SBW est réglée à
10 %, une pression système comprise entre 4,5
et 5,5 bars est tolérée. Aucun démarrage ou
arrêt ne se produira dans cette largeur de
bande.

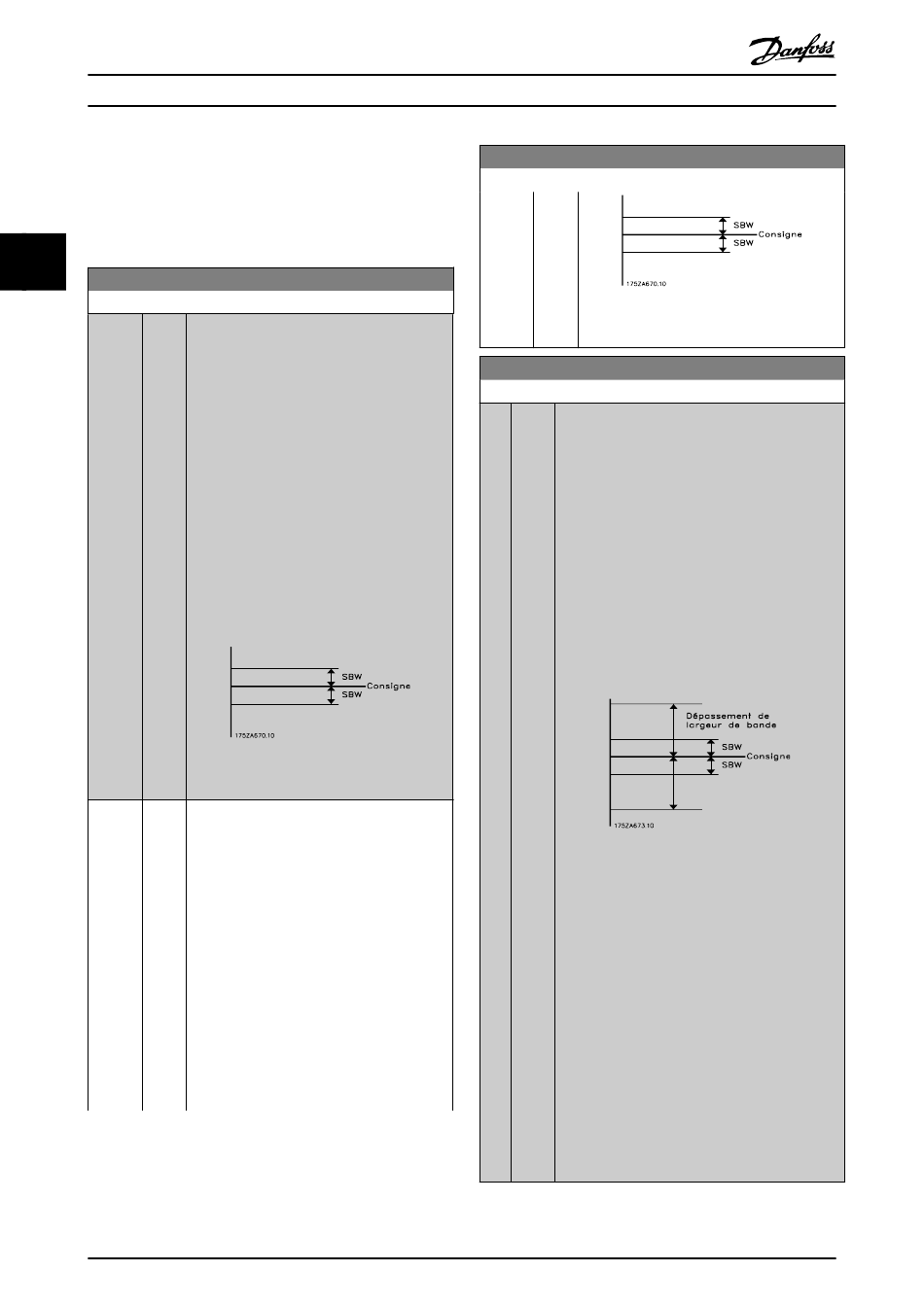

Illustration 3.66
Régler le pourcentage de la largeur de bande
de démarrage (SBW) pour permettre la
fluctuation normale de la pression système.
Dans les systèmes à commande en cascade,
afin d'éviter une commutation fréquente des
pompes à vitesse fixe, la pression système
voulue est généralement maintenue dans une
largeur de bande plutôt qu'à un niveau
constant.
La SBW est programmée sous la forme d'un
pourcentage des par. 20-13, Référence minimale
et 20-14, Réf. max. Par exemple, si la consigne
est de 5 bars et si la SBW est réglée à 10 %,
une pression de système entre 4,5 et 5,5 bars
est tolérée. Aucun démarrage ou arrêt ne se
produira dans cette largeur de bande.
MG20O604 - VLT
®
AQUA
25-20 Larg.bande démar.
Range: Fonction:
Illustration 3.67
25-21 Dépass.larg.bande
Range: Fonction:
100 [ par. En cas de forte demande de changement rapide du
% 25-20 système (comme une demande d'eau soudaine), la
*
- 100 pression du système change rapidement et un
%] démarrage ou un arrêt immédiat d'une pompe à
vitesse fixe s'avère nécessaire pour répondre aux
exigences. Le dépassement de la largeur de bande
(OBW) est programmé pour dépasser le retard de
démarrage/arrêt (25-23 Retard démar. SBW et
25-24 Retard d'arrêt SBW) pour une réponse
immédiate.
L'OBW doit toujours être programmée à une valeur
supérieure à celle définie au par. 25-20 Larg.bande
démar. Larg.bande démar (SBW). L'OBW correspond
à un pourcentage des par. 3-02 Référence minimale
et 3-03 Réf. max..
Illustration 3.69
Le réglage de l'OBW trop près de la SBW pourrait
être préjudiciable au but en raison de démarrages
fréquents en cas de changements de pression
momentanés. Un réglage de l'OBW trop élevé peut
entraîner une pression élevée ou basse inacceptable
pour le système alors que les temporisateurs SBW
fonctionnent. La valeur peut être optimisée quand
on est plus familiarisé avec le système. Voir le par.
25-25 Tps OBW.
Pour éviter des démarrages involontaires au cours
de la phase de mise en service et de réglage fin,
laisser initialement l'OBW à son réglage d'usine de
100 % (Inactif). Une fois le réglage fin terminé,
l'OBW doit être réglé à la valeur voulue. Une valeur
de départ égale à 10 % est conseillée.
®
