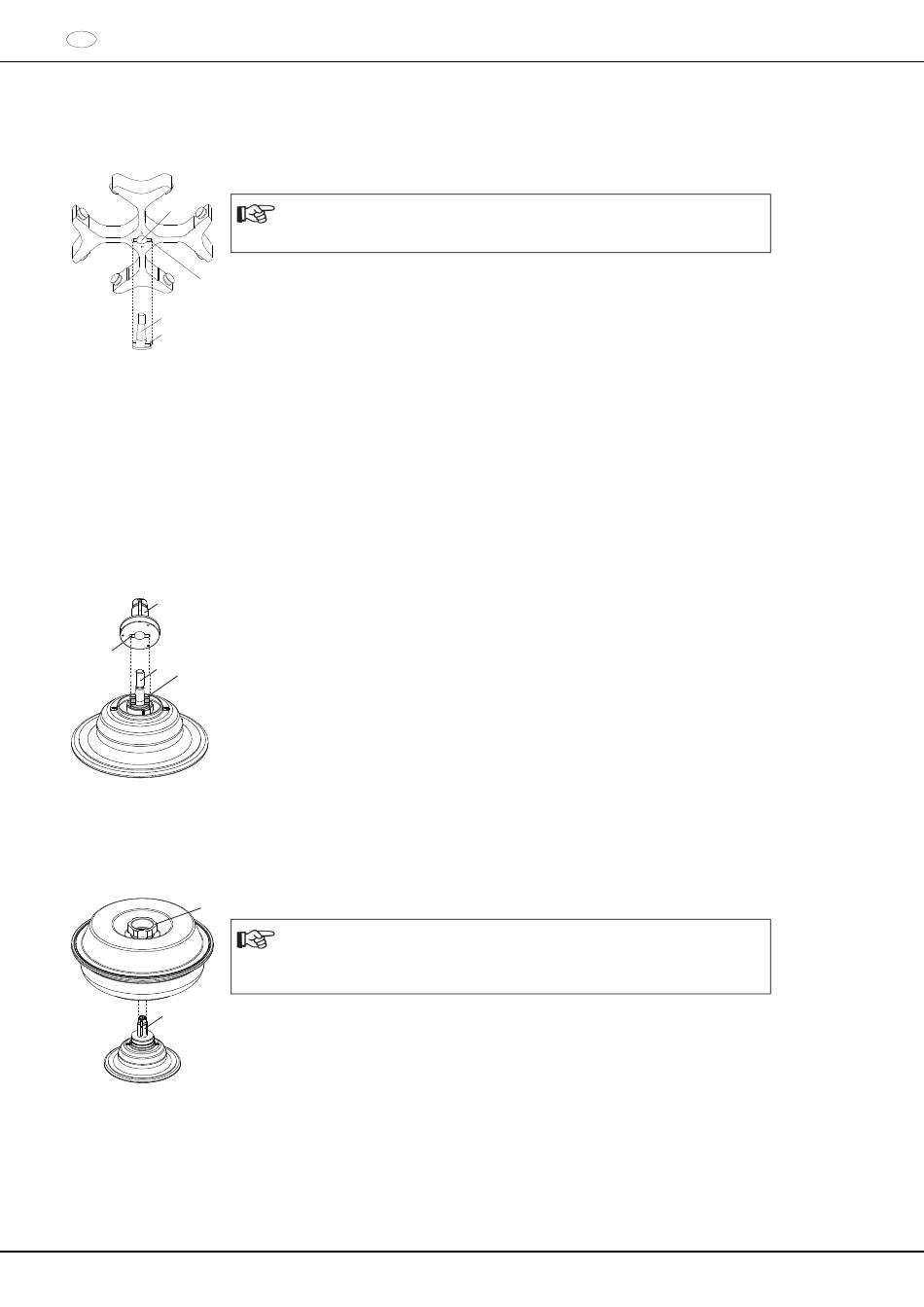

11 Montage et démontage du rotor
11.1 Rotor avec écrou
Montage du rotor :
A
•
B
•
C
D
•
•
Démontage du rotor :
•
•
11.2 Rotor sans écrou
11.2.1 Montage et démontage du moyeu
A
Montage du moyeu :
•
D
•
B C
•
Démontage du moyeu :
•
•
•
11.2.2 Insérer et retirer le rotor
Insérer le rotor :
E
•
A
Retirer le rotor :
•
68/146
La présence d'impuretés entre l'arbre moteur et le rotor empêche au rotor
d'avoir une position parfaite, et provoque un fonctionnement irrégulier du
rotor.
Nettoyer l'arbre moteur (C) et l'ouverture du rotor (A), graisser ensuite
légèrement l'arbre moteur.
Placer le rotor à la verticale sur l'arbre moteur. L'entraîneur de l'arbre moteur (D)
doit se trouver dans la rainure du rotor (B). La direction de la rainure est indiquée
sur le rotor.
Serrer l'écrou du rotor à l'aide de la clé fournie, en tournant dans le sens des
aiguilles d'une montre.
Vérifier si le rotor se trouve dans une position fixe.
Desserrer l'écrou en tournant dans le sens inverse des aiguilles d'une montre, et
tourner jusqu'au point de pression pour le retrait. Après avoir franchi ce point de
pression, le rotor se détache du cône de l'arbre moteur.
Tourner l'écrou jusqu'à pouvoir soulever le rotor de l'arbre moteur.
Poser le moyeu (A) sur l'arbre moteur (B) à la verticale. L'entraîneur (C) sur
l'arbre moteur doit se trouver dans la rainure (D) du moyeu.
Avec la clé hexagonale fournie, serrer l'écrou du moyeu en tournant dans le
sens des aiguilles d'une montre.
Vérifier si le moyeu est bien fixé.
Sortir le rotor.
Desserrer l'écrou du moyeu en tournant dans le sens inverse des aiguilles d'une
montre, et tourner jusqu'au point de pression pour le retrait. Après avoir franchi
ce point de pression, le moyeu se détache du cône de l'arbre moteur.
Tourner l'écrou jusqu'à pouvoir soulever le moyeu de l'arbre moteur.
La présence d'impuretés entre le moyeu et le rotor empêche au rotor d'avoir
une position parfaite, et provoque un fonctionnement irrégulier du rotor.
Si besoin est, nettoyer le moyeu (A) sur l'arbre moteur et le moyeu du rotor
avant d'insérer le rotor.
Soulever le rotor sur la poignée rotative (E) du couvercle, le poser à l'horizontale
sur le moyeu (A) et appuyer dessous jusqu'à la butée.
Tenir le rotor à la poignée rotative (E) du couvercle et l'ôter du moyeu (A).
