3.1.3 Pannello posteriore

Foro di montaggio
per appendere il monitor
Presa alimentazione AC
Portafusibile (2xTI.0AL)
Morsetto di terra
equipotenziale

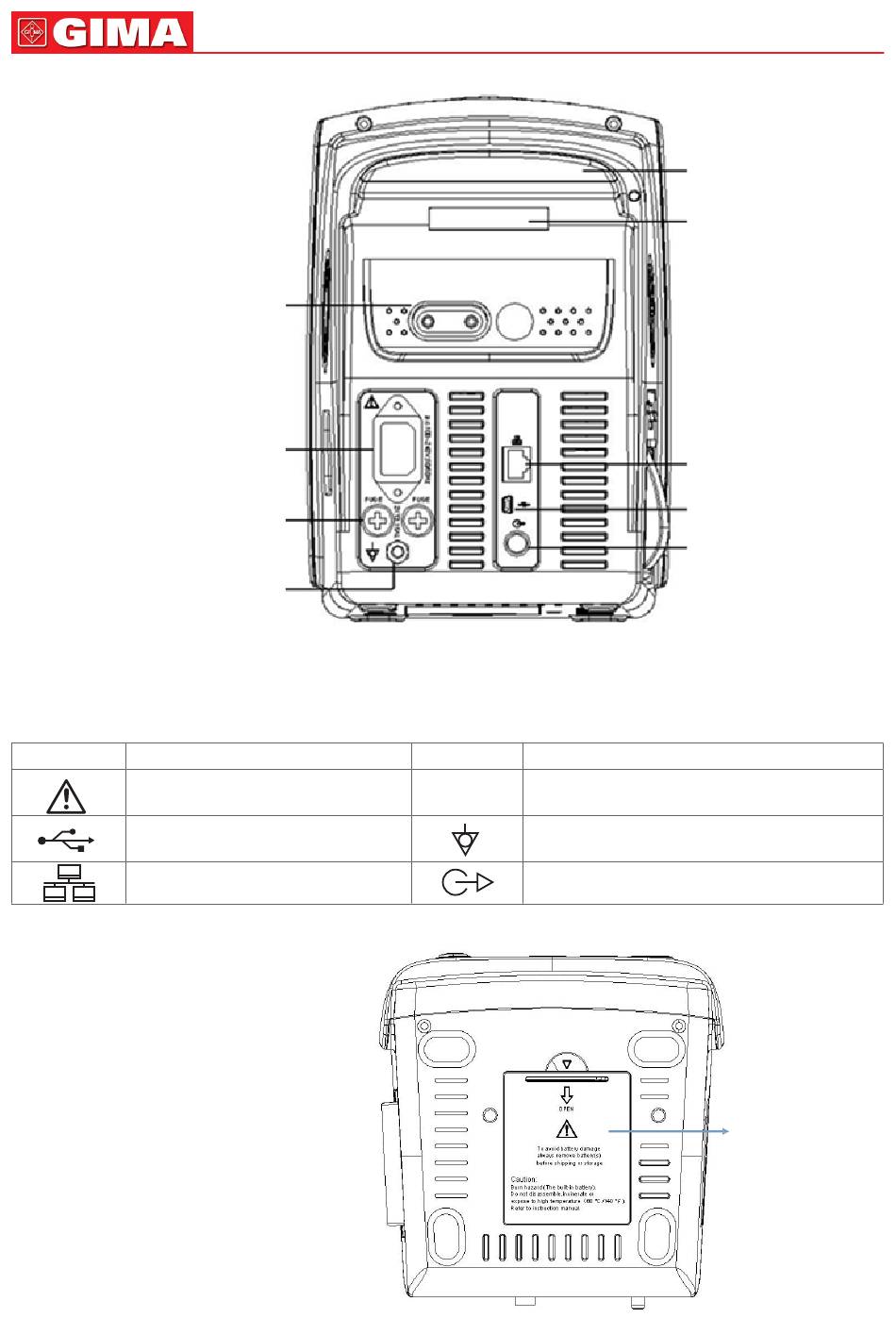

Figura 3.4 Pannello posteriore
Il pannello posteriore del Monitor è illustrato nella figura 3.4.
Forma 3-1 Simboli e descrizione del pannello posterior
Simbolo
Avvertenza
Si veda il Manuale dell'utente
Connettore USB
Rete
Specifiche fusibile: T1.0AL/250V φ 5*20mm.

3.1.4 Parte inferiore del monitor

Figura 3.5 Parte inferiore del monitor
Descrizione Simbolo
FUSE Portafusibili
2XT1.0AL
Terminale equipotenziale
Connettore chiamata infermiere
Impugnatura
Targa dati
NET
Connettore USB
Connettore chiamata
infermiera
Descrizione
Coperchio
batteria
12
