Installazione

4.1

Introduzione

a
ttenzione
Il luogo in cui viene installato il motore
elettrico dell'elica di prua e quello in cui
viene collocata la batteria devono esse-
re asciutti e ben ventilati.
Per le dimensioni principali vedi i disegni alla
pag. 95.

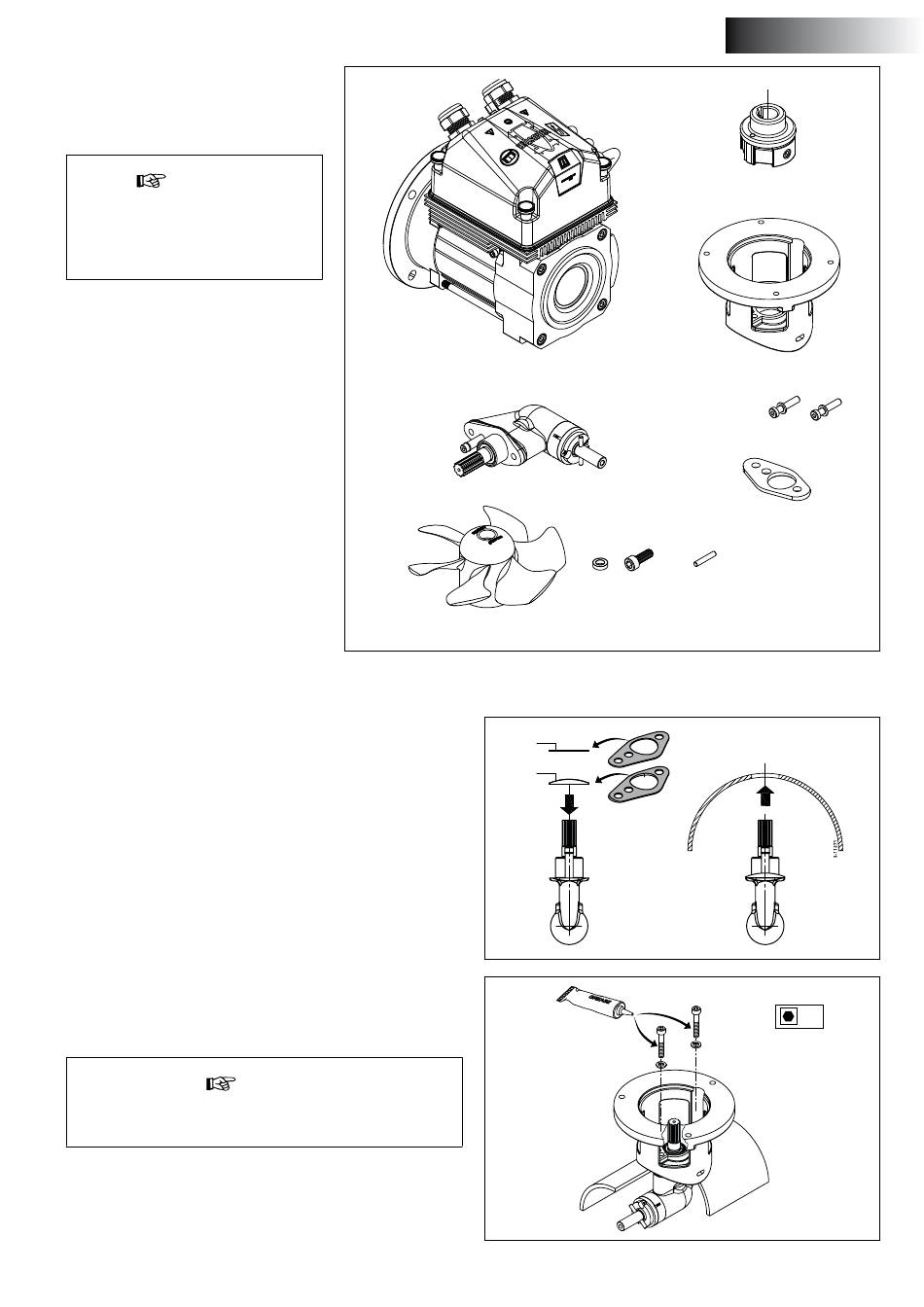

L'elica di prua viene fornita con i pezzi mo-
strati in figura.
4.2

Montaggio del piedino e della flangia intermedia

• Assicurarsi che la tavola di spessoramento di plastica (1) sia posi-
zionata sulla parte terminale.
• Inserire una guarnizione (2) tra il piedino e il tunnel.
• Applicare del sigillante (poliuretanico o silicone) tra il piedino e la
guarnizione e tra la guarnizione e il tunnel.
• Inserire il piedino nel foro presente sul tunnel.
Utilizzare guarnizioni aggiuntive per allineare correttamente il
piedino.
*) ad es. Sikaflex®-292.
• Lubrificare il foro nella flangia intermedia e montarla al suo posto.
• Lubrificare la filettatura dei bulloni con dell'olio per motori fuori-
bordo prima di avvitarli.
Controllare che non ci siano perdite subito dopo aver messo in
acqua l'imbarcazione.
*) Un grasso indicato è VETUS "Shipping Grease", Codice art.: VSG.
