14.3. Module de signalisation PR120/K
14.3.1.
Caractéristiques générales
Le module permet la signalisation locale d'alarmes et de déclenchements du disjoncteur
Deux configurations sont prévues pour le Module SIGNALISATION:
- configuration par défaut: 1 entrée numérique, 3 contacts avec pôle commun, 1 contact indépendant;
- configuration alternative: 4 contacts indépendants. Dans ce cas l'entrée numérique est câblées, mais elle n'est pas amenée
au bornier.
Les deux configurations sont alternatives, on peut passer d'une configuration à l'autre sans changer le module, mais en utilisant
un câblage différent comme indiqué sur les schémas électriques figures 46 ou 47.
14.3.2.

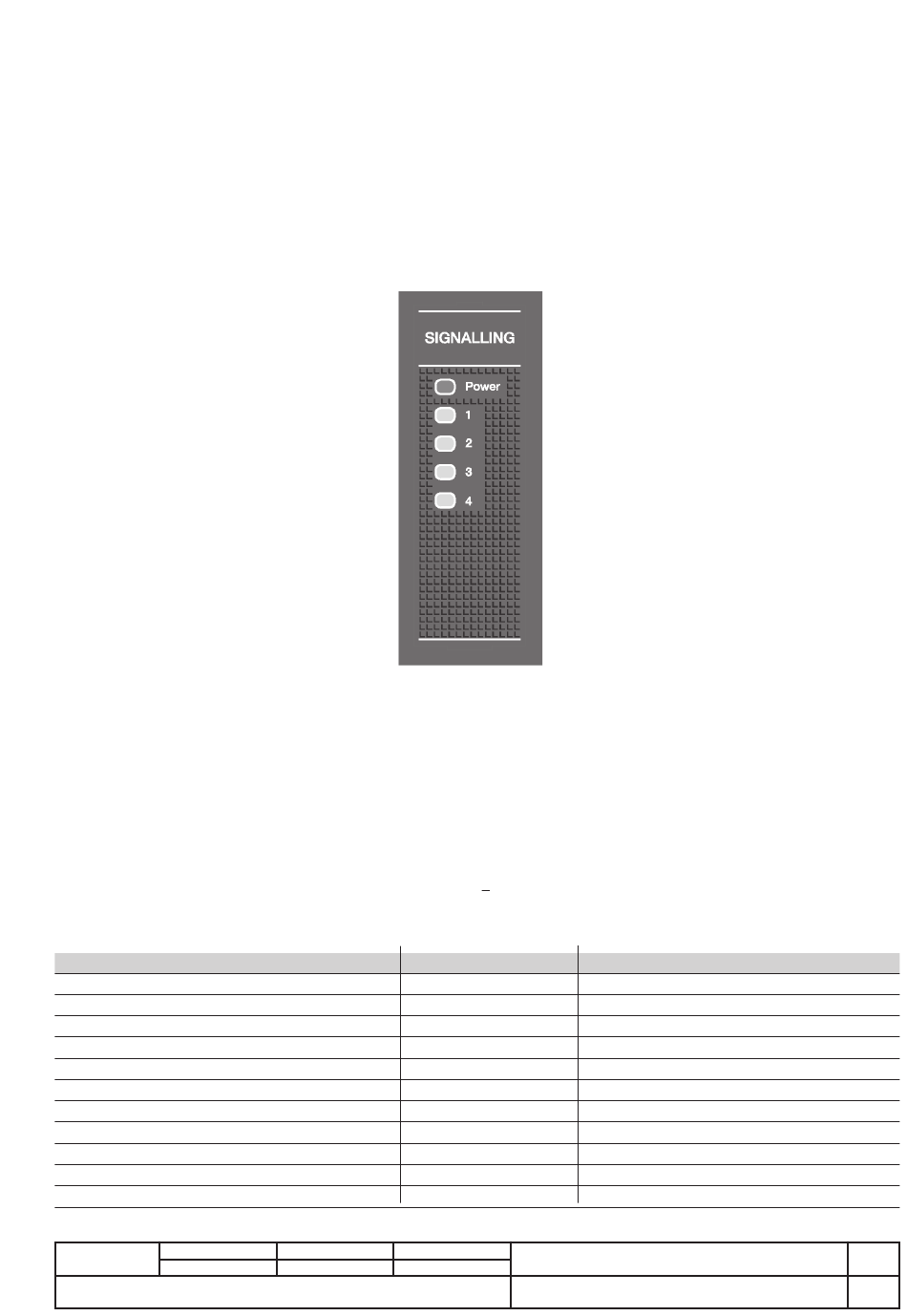

Vue de face
- VOYANT alimentation "Power" (allumé quand Vaux présente ou PR120/V-PR120/LV)
- N° 4 VOYANTS: associés aux contacts de signalisation
14.3.3.
Déclencheurs équipés du module
- option pour PR122/DC
- option pour PR123/DC
14.3.4.
Caractéristiques de l'entrée numérique
L'unité permet d'associer les fonctions suivantes à l'entrée numérique:
- activation d'une série alternative de paramètres, set B, (PR123/DC seulement);
- commande extérieure de déclenchement;
- mise à zéro fonctionnement du déclencheur;
- remise à zéro contacts PR120/K;
- activation locale / à distance;
- remise à zéro compteurs énergie.
L'activation de l'entrée numérique est faite avec une tension de 24 VDC + 20%.
Pour la fonction de contrôle des charges le module peut être utilisé comme actionneur.
14.3.5. Caractéristiques des contacts de signalisation
Les données suivantes sont définies pour charges ohmiques
Type de contact
Tension Maximale de commutation
Courant Maximum de commutation
Puissance Maximale de commutation
Pouvoir de coupure @ 35 VDC
Pouvoir de coupure @ 120 VDC
Pouvoir de coupure @ 250 VCA
Pouvoir de coupure @ 380 VCA
Isolement contact/bobine
Isolement contact/contact
B2342
Mod.
SPST
130 VCC
5 A
175 W
5 A
0,2 A
----
----
Appareil
1SDH000635R0004
N° Doc.
380 VCA
8 A
2000 VA
----
----
8 A
5,2 A
4000 Veff /Vrms
1000 Veff /Vrms
