3.

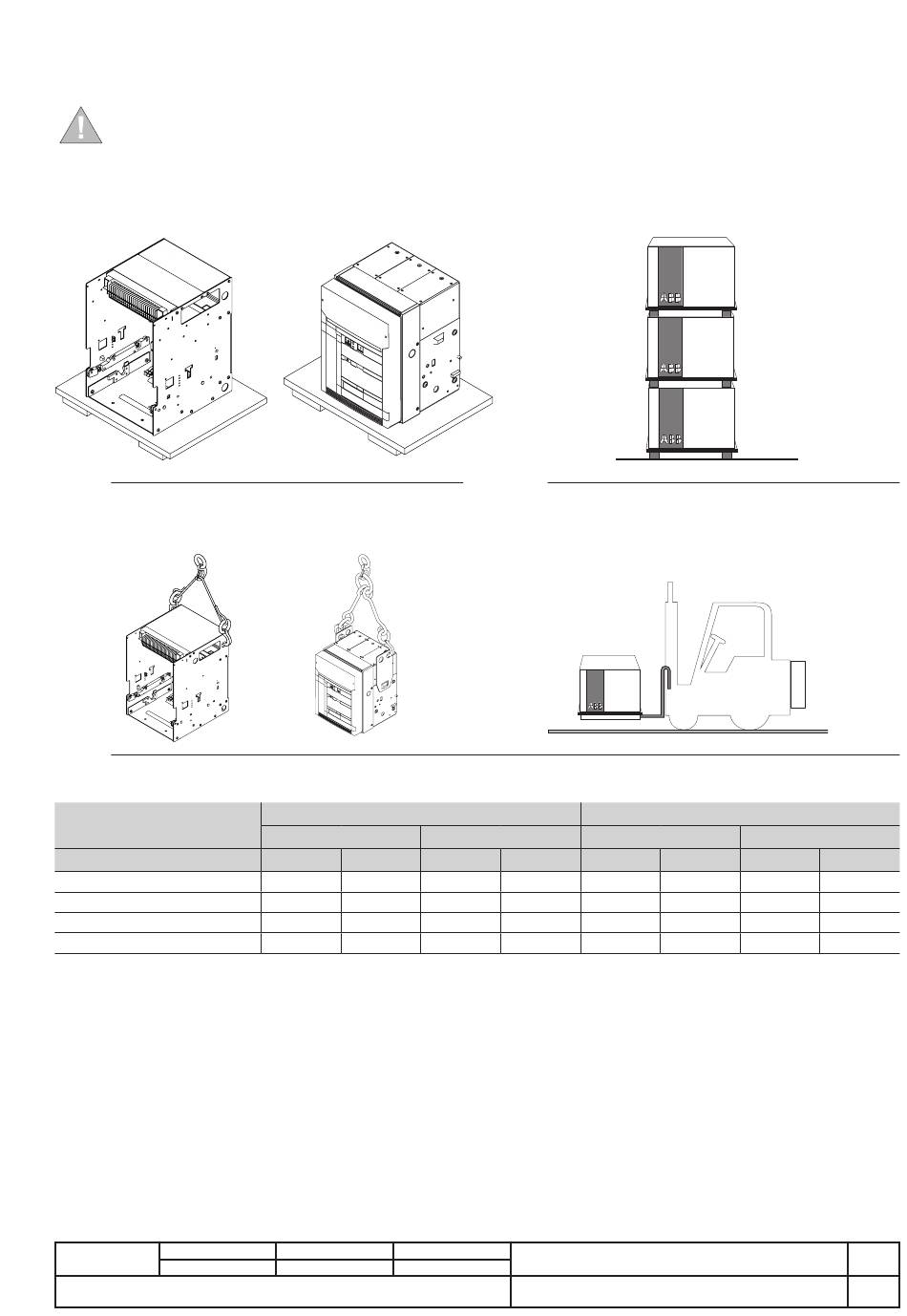

Entreposage, levage et poids
Le disjoncteur, protégé par une caisse extérieure en bois, est fixé par des vis à la platine de transport ou au fond de la caisse d'emballage.
Si, avant la mise en service, le disjoncteur doit rester entreposé même pour une courte période, il est recommandé, après le contrôle à
la réception, de le remettre dans sont emballage et de le recouvrir d'une bâche imperméable.
ATTENTION:
- Utiliser comme dépôt un local à l'abri de l'humidité, sans poussière et exempt d'agents chimique agressifs
- Placer le disjoncteur et la partie fixe éventuelle sur un plan horizontal, pas en contact direct avec le sol, mais
sur un support approprié (Fig. 5).
- Le nombre maximum de disjoncteurs superposables est indiqué dans la figure 6.
- Maintenir le disjoncteur dans la position d'ouverture et avec les ressorts de fermeture débandés pour éviter
les contraintes inutiles et les risques d'accidents au personnel.
Fig. 5
En ce qui concerne le levage se conformer aux instructions suivantes: les disjoncteurs doivent être placés sur un plan d'appui robuste
et soulevés de préférence avec un chariot élévateur. L'usage de câbles est toutefois autorisé: dans ce cas les câbles de levage doivent
être accrochés comme montré dans la figure (les plaques de levage sont toujours fournies avec le disjoncteur).
Fig. 7
Tableau des poids (kg) des disjoncteurs
Disjoncteur sélectif
E2
E3/E3-A
E4
E6/ E6-A
Remarque:
• Les poids indiqués dans le tableau se réfèrent au disjoncteur complet avec PR122/DC ou PR123/DC et relatifs capteurs de courant, accessoires exclus.
• La version débrochable inclut la partie mobile avec les mêmes conditions ci-dessus et la partie fixe avec les prises correspondantes.
B2342
Mod.
Version fixe
3 pôles
kg
Lb
kg
50
61
66
145
80
97
120
140
309
165
Fig. 6
4 pôles
3 pôles
Lb
kg
78
176
104
147
364
210
Appareil
1SDH000635R0004
N° Doc.
Version débrochable
4 pôles
Lb
kg
93
230
125
170
463
250
Emax DC
Lb
275
551
Echelle
N° Page
9/131
