4.3.2.

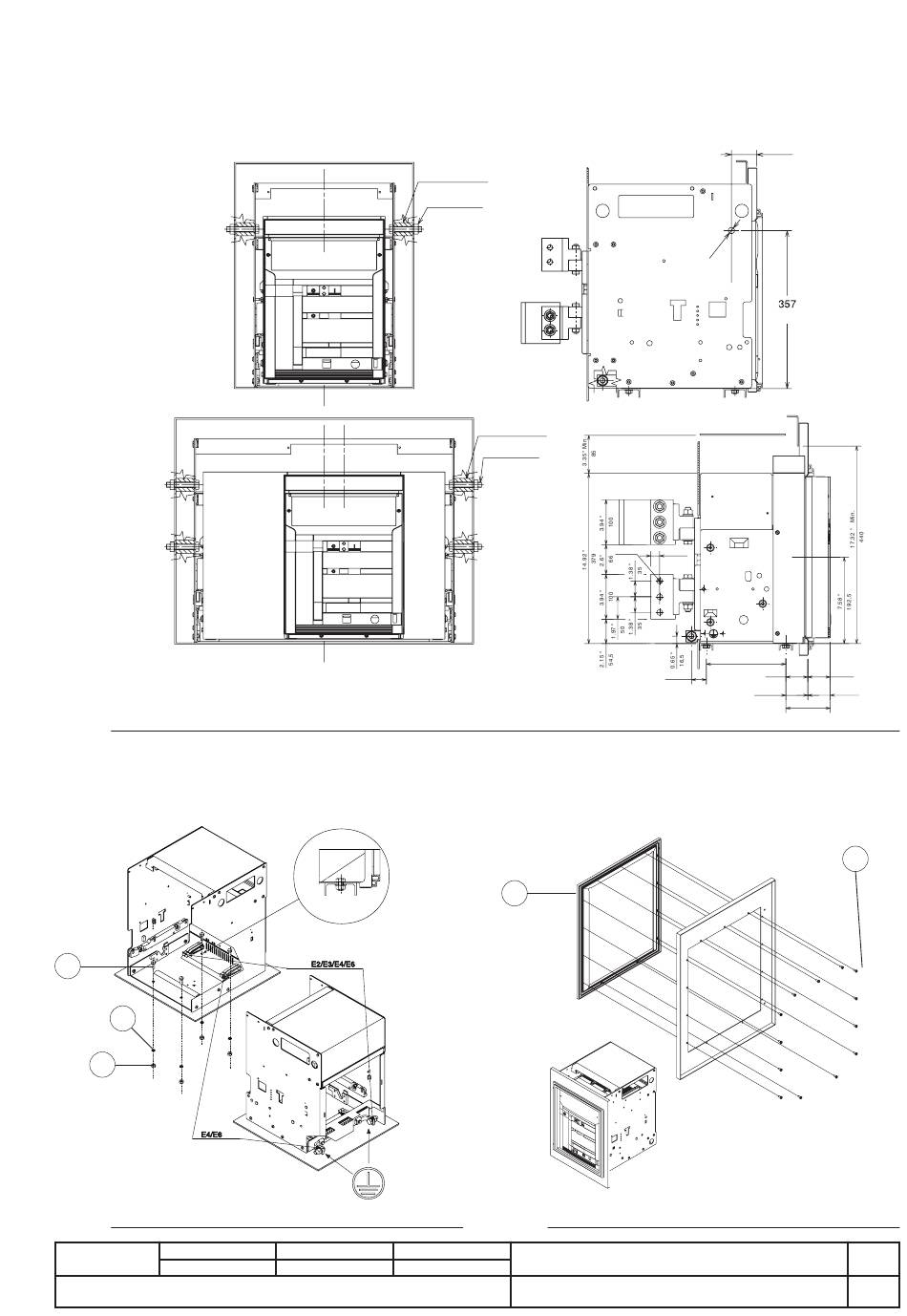

Installation de la partie fixe (Fig. 12)
Fixer la partie fixe avec les vis (1), les rondelles (2) et les écrous (3) (M8 x 16), fournis par ABB SACE. En cas d'utilisation de vis différentes
vérifier que la tête des vis ne dépassent pas plus de 5,5 mm (0,22 pouces) de la base de la partie fixe.
4.3.3.
Installation de la partie fixe à bord du navire (Fig. 11)
En ce qui concerne les points de fixation des disjoncteurs à construction ouverte SACE Emax, version débrochable, il est conseillé, pour
les applications à bord de navire, une fixation supplémentaire sur les flancs de la partie fixe (les vis M12 1/2" et les entretoises ne sont
pas prévues dans la fourniture).
E2 - E3/E3-A
E4 - E6/E6-A
Fig. 11
4.4. Montage de la garniture sur la porte du compartiment (Fig. 13)
- Effectuer les perçages sur la porte du compartiment prévus dans le paragraphe "Dimensions d'encombrement".
- Appliquer la garniture (1) sur la face avant de la porte du compartiment en la fixant de l'intérieur avec les vis autoperceuses (2).
1
2
3
Remarque
(*) Pour les parties fixes E2-E3/E3-A
les points de fixation sont quatre, tan-
dis que pour E4-E6/E6-A ils sont six.
Fig. 12
B2342
Mod.
Entretoises
Distanziatori
M12 1/2"
Entretoises
Distanziatori
M12 1/2"
1
Fig. 13
Appareil
N° Doc.
57
2,24"
Ø14,05"
Ø
0.51"
0.79 "
13
20
6.97 "
177
1.93 "
1.3 "
49
33
3.50"
89
Emax DC
1SDH000635R0004
X
X
1.97 "
50
0.39"
10
3.9 "
99
2
Echelle
N° Page
11/131
