Normes d'emploi
7.1. Organes de manœuvre et de signalisation
1 Bouton-poussoir pour la manœuvre d'ouverture manuelle
2 Levier de bandage manuel des ressorts de fermeture
3 Indicateur mécanique disjoncteur ouvert « O » et fermé « I »
4 Dispositif mécanique de fonctionnement du déclencheur de protection (sur demande).
5 Bouton-poussoir pour la manœuvre de fermeture manuelle
6 Signalisation ressorts bandés - débandés
7 Compteur de manœuvres (sur demande)
8 Verrouillage par clé de la manœuvre de fermeture
9 Indicateur mécanique de disjoncteur embroché (connected), sectionné - essai (test connected), débroché (disconnected)
10 Siège du levier d'embrochage - débrochage
11 Levier de déverrouillage manoeuvre d'embrochage/débrochage
12 Verrouillage par clé de la manœuvre d'embrochage/débrochage (sur demande)
13 Verrouillage par cadenas sur la manœuvre manuelle de fermeture (sur demande)
14 Verrouillage par cadenas sur la manœuvre d'embrochage - débrochage (sur demande)
Disjoncteur fixe
4
8
1
2
3

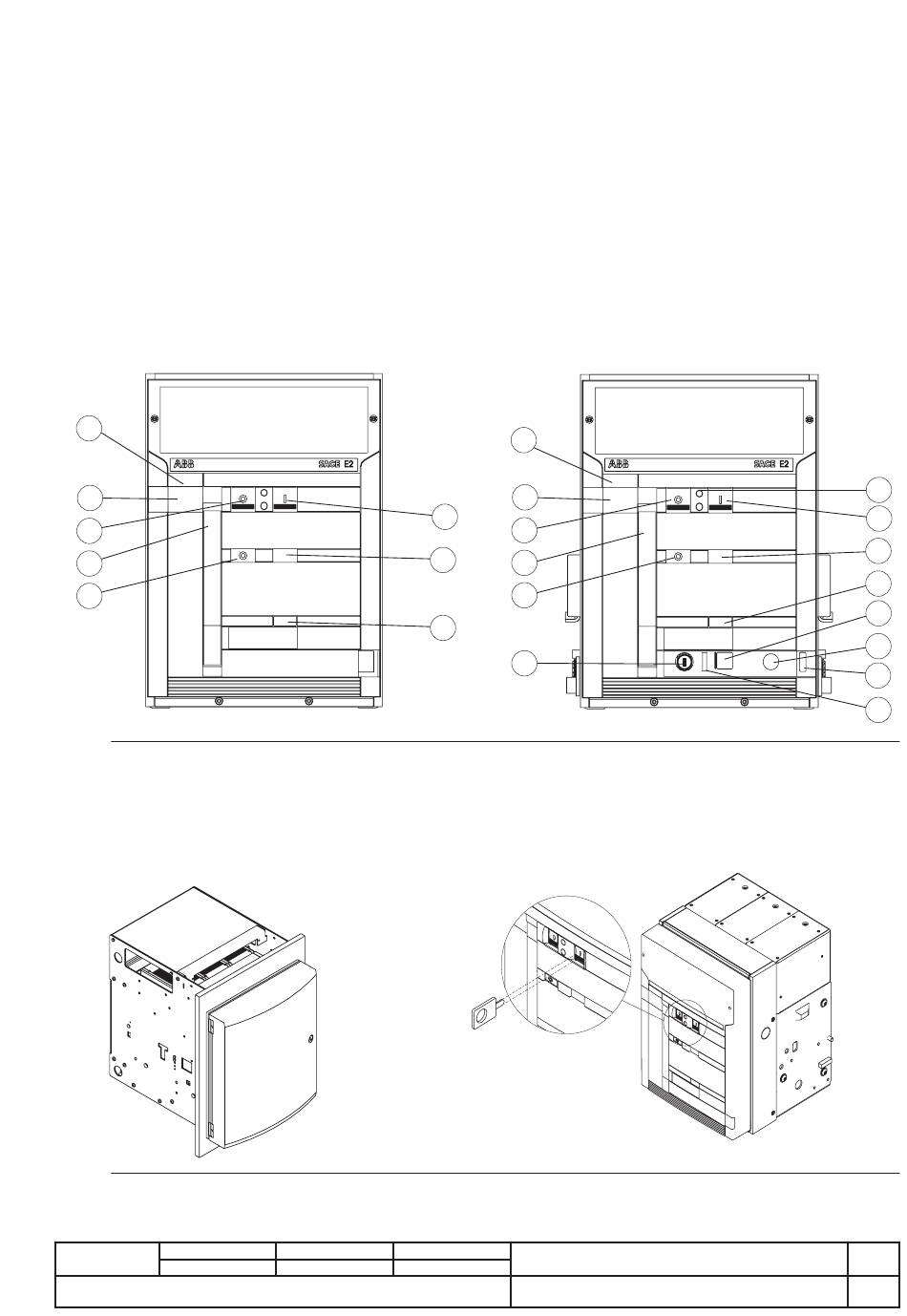

Fig. 26
Remarque
Une couverture transparente peut être installée, sur demande, sur la face avant du disjoncteur, pour augmenter le degré de protection
à IP54; la couverture dispose d'une clé de fermeture.
Comme alternative à la couverture transparente, il est possible de monter, sur les commandes de fermeture et d'ouverture, une protection
qui permet de manœuvrer les boutons-poussoirs seulement au moyen d'un outil approprié.
Fig. 27
B2342
Mod.
Disjoncteur débrochable
4
8
5
1
6
2
3
7
12
Appareil
N° Doc.
Emax DC
1SDH000635R0004
13
5
6
7
11
10
9
14
Echelle
N° Page
19/131
